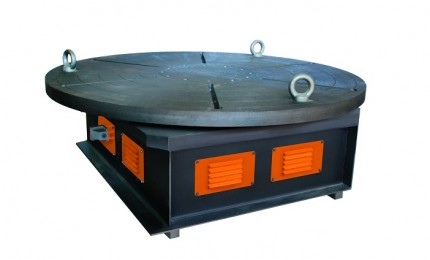

Стол опорно-поворотный СП-3 ­

Стол опорно-поворотный СП - 3

Поворотный стол применяется при автоматической, полуавтоматической и ручной электродуговой сварке, резке, покраске и окантовке. С помощью стола можно производить:

Основные особенности:
• автоматическую сварку стыковых и угловых кольцевых швов,
• ручную и полуавтоматическую сварку прямолинейных и кольцевых швов,
• резку металла,
• и другие работы, требующие поворота или кантовки изделий.

Скорость вращения планшайбы регулируется в пределах 0,07 - 0,7 об/мин и настраивается под потребности сварщика.

Технические характеристики
Наименование параметра Значение
Грузоподъемность, кг 3000
Смещение центра тяжести изделия, мм, не более 300
Эксцентриситет, мм 300
Скорость вращения планшайбы, об/мин 0,07-0,7
Диаметр планшайбы, мм 1600
Напряжение питания, В 3х380
Потребляемая мощность, кВт 4
Габаритные размеры, мм, не более
Длина 1600
Ширина 1600
Высота 530
Масс, кг, не более 2500
Комплект поставки стола поворотного:
Наименование параметра Количество Примечание
Стол поворотный, шт 1
Блок управления с проводом управления, шт. 1 Провод - между блоком управления и манипулятором
Пульт дистанционного управления с проводом управления, шт. 1 Провод - между блоком управления и пультом дистанционного управления
Комплект эксплуатационной документации, экз. 1

Cкачать подробное описание
в формате PDF
