Системы с подъемным устройством для сварки продольных швов
Системы с подъемным устройством для сварки продольных швов

Сварка продольных швов используется при изготовлении множества различных изделий, когда возникает необходимость согнуть листовой материал в желаемый профиль (цилиндр, прямоугольник) и затем сварить его края по всей длине для получения прочной пространственной структуры.

Системы для автоматической сварки продольных швов от JetLine оптимизируют сварочный процесс, уменьшают затраты и повышают качество сварки.

• Системы специально спроектированы для прямолинейной сварки всех поддающихся материалов в толщинах от 0,1 до 10 мм.

• Сварка более толстых материалов может быть осуществлена с использованием уникальной регулируемой оправки JetLine.

• Во всех системах сварки продольных швов JetLine используют принцип теплового шунта для поглощения и рассеивания тепла,применяя в зоне сварки дополнительную оправку с пневматическим прижимом.

• Система зажимов с пневмоприводом обеспечивает надежную фиксацию заготовки и равномерный теплооотвод на всей длине сварочного шва, также она позволяет сварочной головке двигаться строго по линии шва. Сварка получается без проплавлений, залипаний дуги, продольной усадки и деформаций.

• Системы для автоматической сварки продольных швов от JetLine являются непревзойденными по простоте эксплуатации и точности сварки. Современные, максимально упрощенные органы управления снижают нагрузку на оператора системы.

• Конструкция системы зажимов обеспечивает прекрасный обзор места сварки и следовательно увеличивает эффективность работы системы.

• Стандартный модельный ряд системы для автоматической сварки продольных швов от JetLine обеспечивает сварку заготовок длиной до 6 метров. По заказу доступны модели для сварки изделий большей длины.

Основные особенности системы для автоматической сварки продольных швов от JetLine:

1. Направляющая боковая балка обеспечивает жесткий ход для плавного и точного перемещения каретки (0.3 мм для стандартных моделей и 0.1 мм для моделей с повышенной точностью).

2. Погрешность выдерживания скорости перемещения каретки составляет ±1% для стандартной модели и ±0,1% для моделей с повышенной точностью позиционирования электрода.

3. Доступны различные типы механизмов выравнивания листа.

4. Максимальная сила зажима листа с помощью пневматического привода - 2200 кг / 300 мм длины.

5. Алюминиевые прижимные пальцы изготовлены с высокой точностью, что позволяет обеспечивать последовательное охлаждение листа и избегать попадания лишнего движения воздуха в зоне сварки за счет отсутствия зазоров.

6. Внутренняя подкладка с нанесенной канавкой заданной формы для каждого типа деталей. Возможна дополнительная подача газа для обдува зоны сварки. Изготавливается из стали, нержавеющей стали или меди. Возможны варианты изготовления под заказ.

7. Кронштейн для размещения кабелей. Дополнительно доступна гибкая система для размещения всех кабелей от сварочной головки (кабелеукладчик).

8. Движение сварочной каретки управляется контроллером серии 9627 производства JetLine, которым оборудованы все системы сварки продольных швов. Контроллер также осуществляет управление сварочными параметрами рекомендованных JetLine источников сварочного тока.

9. Сменные медные наконечники прижимных пальцев, изготовленные с высокой точностью для исключения помех при сварке.

10. Внутренняя оправка. Дополнительно возможно водяное охлаждение. На заказ доступны другие формы оправок.

11. Зажимное усилие управляется с помощью пульта управления педального типа. Дополнительно можно заказать пульт дистанционного управления подвесного типа.

Системы с подъемным устройством для сварки продольных швов

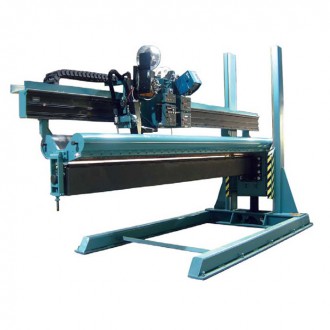

Модель LWHC-120

Система с подъемным устройством является по существу разновидностью системы комбинированного типа. Здесь вместо проставки фиксированной высоты, оправка и рабочий стол монтируются на несущих колоннах, по которым может осуществляться их движение вверх/вниз. Движение осуществляется посредством гидравлической системы, оснащенной предохранительными клапанами, гарантирующими что рабочий стол и оправка останутся на заданной высоте даже в случае отказа гидравлики.

Рабочий стол системы с подъемным устройством может быть аналогичен рабочему столу системы для внешних продольных швов (модели LWH), где заготовки подаются снизу рабочего стола. Либо рабочий стол может быть аналогичен рабочему столу системы для внутренних швов (модели LWHС), где заготовки загружают на верхнюю поверхность рабочего стола. Система с рабочим столом для внутренних швов обладает наибольшим диапазоном допустимых диаметров заготовок. Система с подъемным устройством может быть оснащена любым сварочным оборудованием для любого процесса дуговой сварки. Из-за изменяющейся в больших пределах высоты сварного шва система часто снабжается дистанционным управлением и видеонаблюдением с рабочего места оператора. Более детальные характеристики систем для сварки продольных швов с подъемным устройством приведены в спецификациях предоставляемых производителем.

Приведенная на иллюстрации модель LWHC-120 укомплектована оборудованием для GTAW/GMAW сварки, имеет длину сварочной зоны 3 метра и может быть установлена высота для сварки изделий максимальным диаметром 2,4 метра. Система оборудована оправкой, имеющей регулировку по высоте с гидравлическим приводом для облегчения погрузки и выгрузки заготовок. Возможна поставка специальных транспортных тележек JetLine для операций погрузки и выгрузки деталей в систему.
