Инвертор сварочный ИТС-200

Выпрямитель для дуговой сварки инверторный ИТС-200

Выпрямитель для дуговой сварки инверторный ИТС-200 предназначен для ручной дуговой сварки на постоянном токе покрытыми электродами углеродистых, легированных и коррозионностойких сталей (режим РД [MMA]) и для аргонодуговой сварки неплавящимся электродом на постоянном токе (режим РАД [TIG]) изделий из чугуна, стали и цветных металлов (кроме алюминия).

Выпрямитель имеет падающие внешние характеристики.

Питание выпрямителя может осуществляться как от промышленной сети переменного тока, так и от автономного источника питания.

Разработка НПФ «ИТС» и НПП ФЕБ

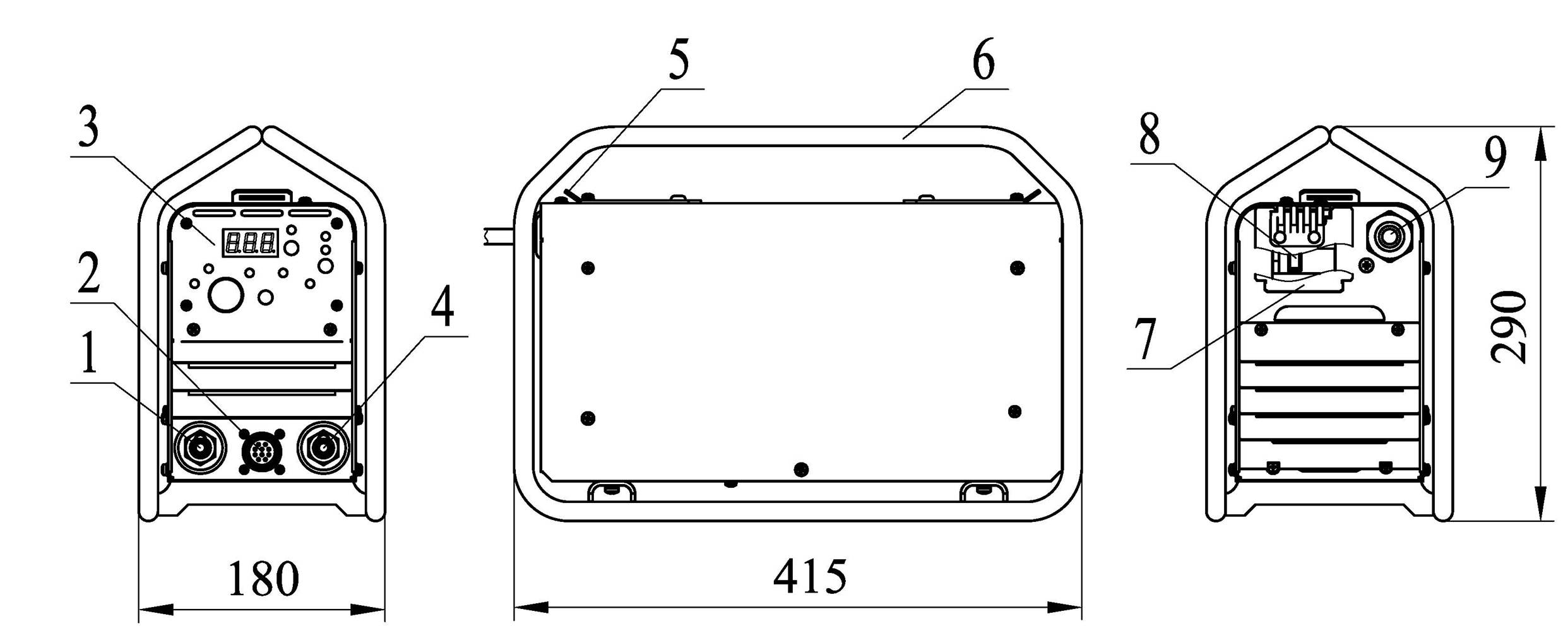

Общий вид, габаритные размеры выпрямителя

1. Комплект упоров для сварки «в лодочку»;
2. Силовой разъем "-";
3. Панель управления;
4. Силовой разъем "+";
5. Скобы для крепления ремня;

6. Защитная рама;
7. Защитная крышка автоматического выключателя;
8. Автоматический выключатель "Сеть";
9. Устройство ввода сетевого кабеля;

Технические характеристики
Наименование параметра Значение
Режим РД Режим РАД
Напряжение питающей сети, В 220
Частота питающей сети, Гц 1~50
Номинальный сварочный ток при ПВ=100%, А 150 150
Номинальный сварочный ток при ПВ=60% и длительности цикла 10 мин., А 170 170
Наименьший сварочный ток в режиме, А 32 20
Наибольший сварочный ток в режиме, А 200 200
Пределы регулирования рабочего напряжения, В 21,3-28 10,8-18
Диаметр электрода, мм 1,6-5,0 1,0-3,0
Напряжение холостого хода, В, не более 75
Напряжение холостого хода в "Безопасном режиме", В 12 -
Регулирование сварочного тока дискретное (с шагом 1 А)
Потребляемая мощность при номинальном токе, кВА, не более 9
Коэффициент полезного действия, %, не менее 61
Номинальный ток главных цепей автомата защиты (с характеристикой срабатывания электромагнитного расцепителя "D"), А 50
Масса, кг 7,5
Габаритные размеры, мм 415х180х290
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
