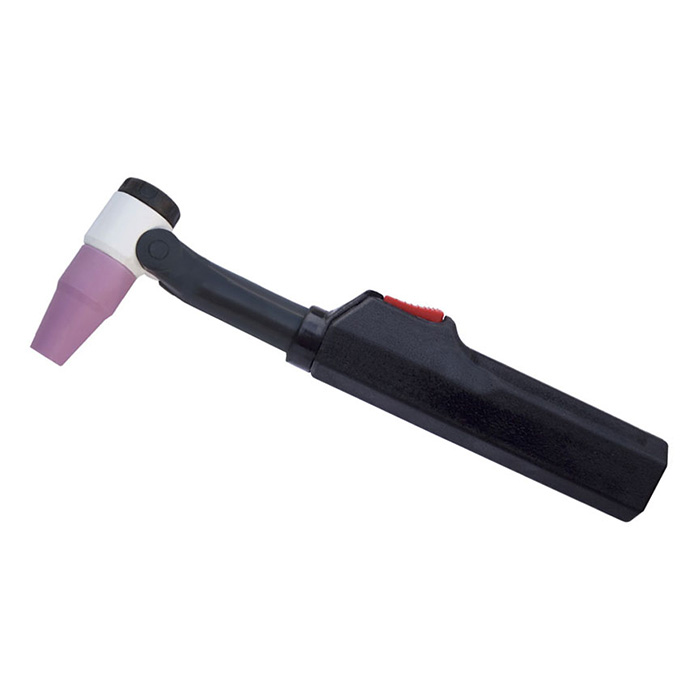

| Горелка Агни-17 | Нажмите, чтобы увеличить |
Горелка Агни-17 предназначена для ручной сварки неплавящимся электродом в среде инертных газов малоуглеродистых и нержавеющих сталей, сплавов меди, никеля, титана на постоянном токе прямой полярности, исполнение шлейфа с усиленной изоляции шлангов позволяет также сваривать алюминиевые сплавы на переменном токе с использованием осцилятора.
Конструкция горелки обеспечивает поворот головки относительно продольной оси рукоятки на угол ±180° и на угол ±110° относительно поперечной оси в удобное для работы положение и обеспечивает хорошую защиту рукоятки от перегрева.
Горелка имеет кнопку дистанционного управления сварочным током.
Поставка горелок возможна как со шлейфом, так и без шлейфа (для самостоятельного подключения).
Длина шлейфа, исполнение изоляции и присоединительные элементы оговариваются при заказе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Охлаждение |
Вода |
Сварочный ток (при ПВ=60%), А, DC, max |
315 |
Сварочный ток (при ПВ=60%), А, АС, max |
250 |
Количество осей поворота головки горелки |
2 |
Краник газа |
нет |
Максимальный ток в цепи управления, А |
2 |
Диаметр вольфрамового электрода, мм |
1.6 ÷ 5 |
Выходной диаметр сопла, мм: резьба М18х1.5 |
8; 9; 12; 12.5 |
Выходной диаметр сопла, мм: резьба М27х1.5 |
12.5; 16; 20 |
Давление газа, не более, кПа (кг/см2) |
147 (1.5) |
Давление охлаждающей жидкости, кПа (кг/см2) |
195 (2) |
Расход защитного газа (аргона), л/мин |
8 – 20 |
Расход охлаждающей жидкости, л/мин |
0.5 ÷ 0.8 |
Габаритные размеры (длина), мм |
240 |
Высота головки, мм, min |
75 |
Высота головки, мм, max |
147 |
Толщина рукоятки, мм |
25 |
Масса горелки (без шлейфа), кг |
0.27 |
Интервал рабочих температур, °С |
от +1 до +40 |
Относительная влажность воздуха |
80 |
