БЛОК РАЗЪЕМОВ БР-01

БЛОК РАЗЪЕМОВ БР-01

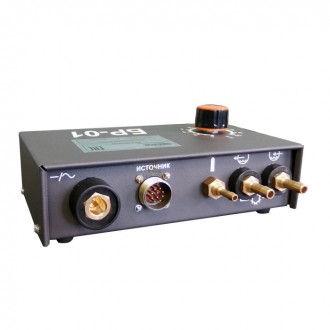

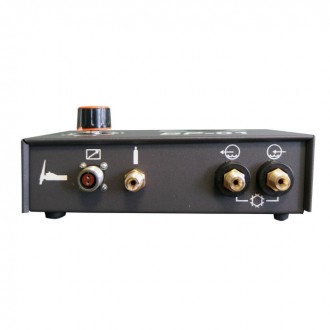

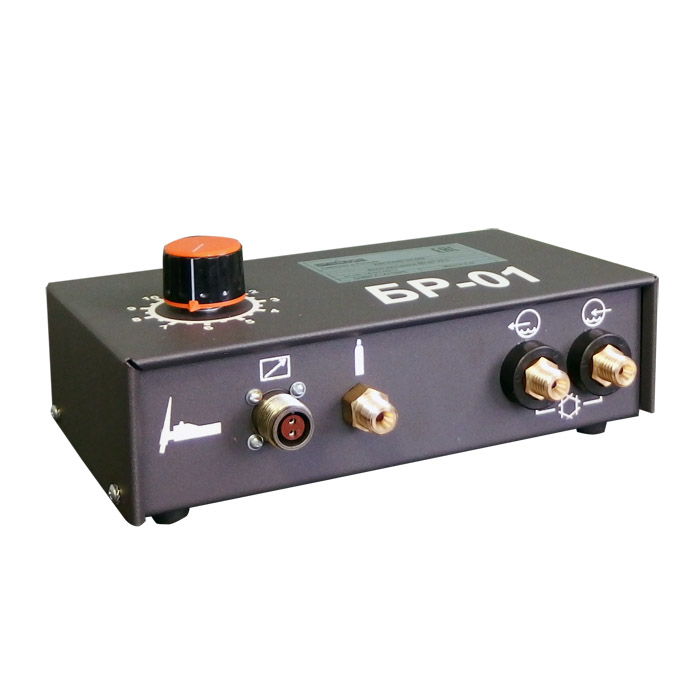

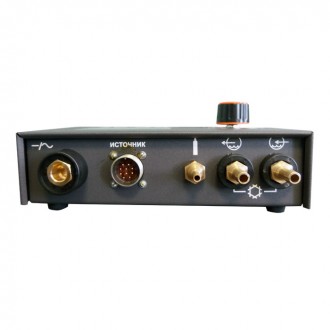

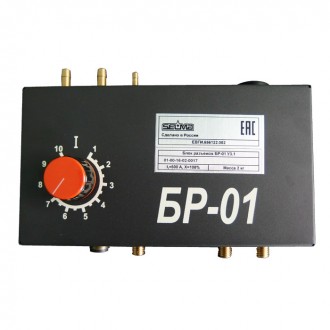

Блок разъемов БР-01 предназначен для подключения горелок аргонодуговой сварки с водяным охлаждением к установкам типа УДГУ, с возможностью дистанционного регулирования сварочного тока установки и работы установки по команде кнопки на горелке.

Блок изготавливается в исполнениях -00 и -01, отличающиеся способом подключения силового кабеля горелки

• Стандартно блок разъемов БР-01 изготавливается под разъем горелок типа ГСН.

• По требованию заказчиков, блок разъемов БР-01 может быть изготовлен под другие типы разъемов сварочных горелок.

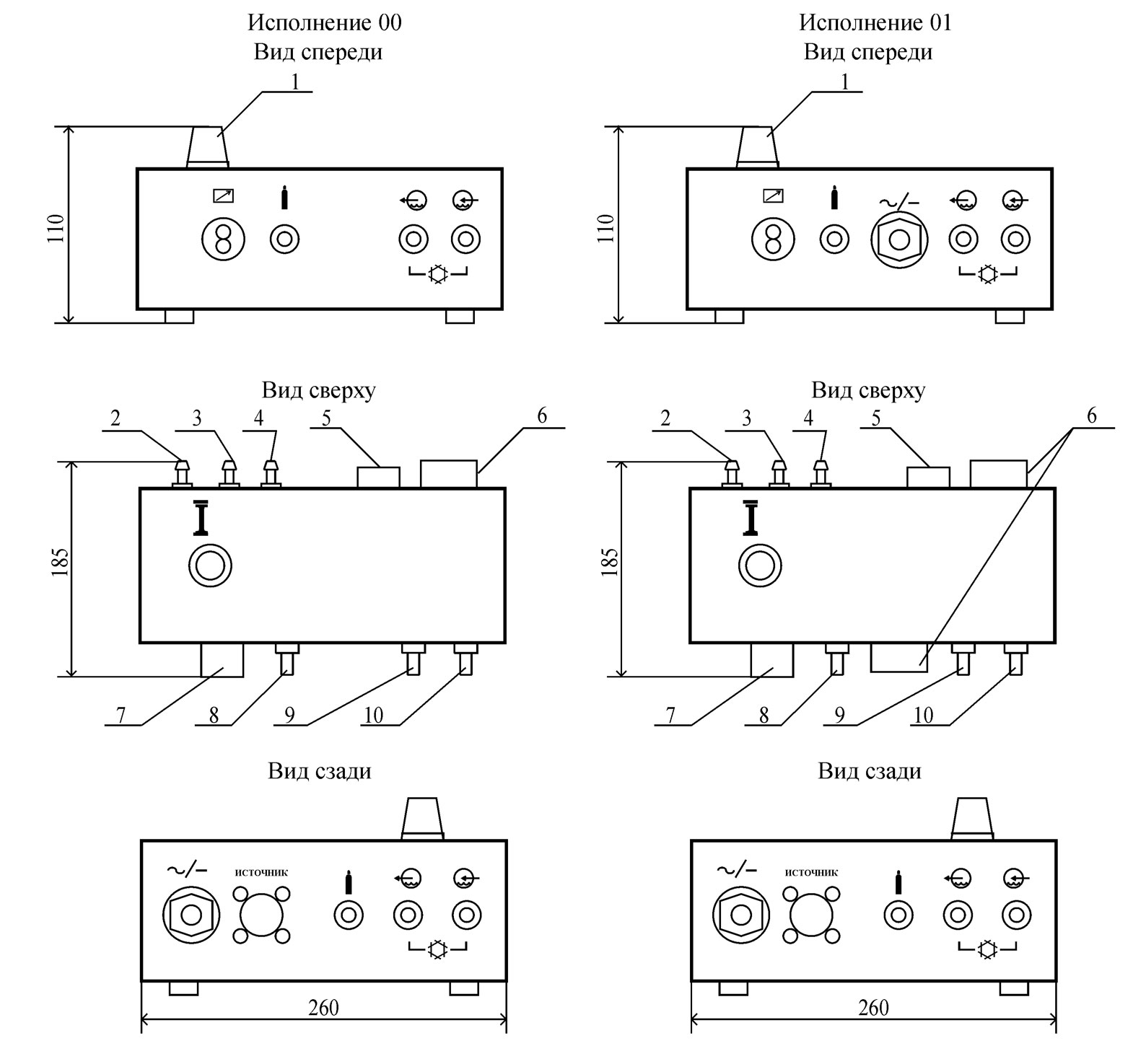

Общий вид блока разъемов БР-01

1. Потенциометр регулировки сварочного тока;
2. Штуцер подачи охлаждающей жидкости от системы водоохлаждения;
3. Штуцер отвода охлаждающей жидкости к системе водоохлаждения;
4. Штуцер «Вход газа»;
5. Разъем дистанционного управленяи установкой;

6. Разъемы «-/~» для подключения сварочных кабелей;
7. Разъем «Кнопка на горелке»;
8. Штуцер «Выход газа»;
9. Штуцер подачи охлаждающей жидкости к горелке;
10. Штуцер отвода охлаждающей жидкости от горелки.

Технические характеристики блока разъемов БР-01

Наименование параметра Значение
Номинальный сварочный ток, А 500
Габаритные размеры (Д×Ш×В), мм 185×260×110
Масса, кг, не более 2
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Значения технических параметров приведены для автомата в базовом исполнении (SAW), значения технических параметров могут изменяться в зависимости от вида сварки и комплектации автомата. Технические характеристики блока управления сварочного автомата см. в паспорте блока управления. Технические характеристики сварочного источника, питающего автомат, см. в его паспорте.
