Weldcraft Modular
|
|
Технологические процессы |
|
• Ручная аргонодуговая сварка неплавящимся электродом РАД [TIG] |
|
Области применения |
|
• Аэрокосмическая отрасль |
|
Модульные сварочные горелки для сварки неплавящимся вольфрамовым электродом (TIG). Данная серия горелок спроектирована с использованием высокопроизводительных технологий воздушного и жидкостного охлаждения, что гарантирует возможность сварки большого числа различных соединений в различных положениях. |
|
|
|
|
ОСНОВНЫЕ ОСОБЕННОСТИ | |
|
|
■ Сменные головки горелок
позволяют легко конфигурировать горелку для любых сварочных задач и положений, что также уменьшает затраты и время простоя. Избавляет от необходимости замены одной горелки на другую при смене задачи. |
■ Встроенная эффективная система охлаждения
уменьшает вероятность перегрева, что продлевает срок службы запчастей и расходных материалов. |
■ Модульная конструкция
избавляет от необходимости замены одной горелки на другую при смене задачи, что уменьшает затраты и время простоя. Уменьшает количество необходимых запчастей для горелок. |
■ Газовый клапан
обеспечивает лучший контроль за расходом защитного газа (Модели A-150 Modular с клапаном и A-200 Modular с клапаном). |
|
Горелки серии А-150 Modular | ||
|
||
Охлаждение:
Воздушное |
||
Номинальный сварочный ток:
DC: 150 A, AC: 105 A |
||
ПВ, %
60 |
||
Диаметр электрода, мм
0,5 - 3,2 |
||
|
||

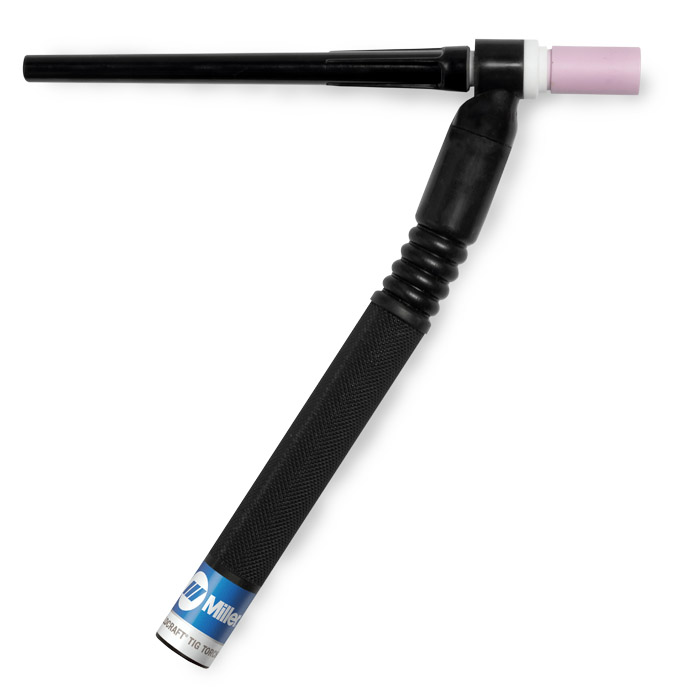

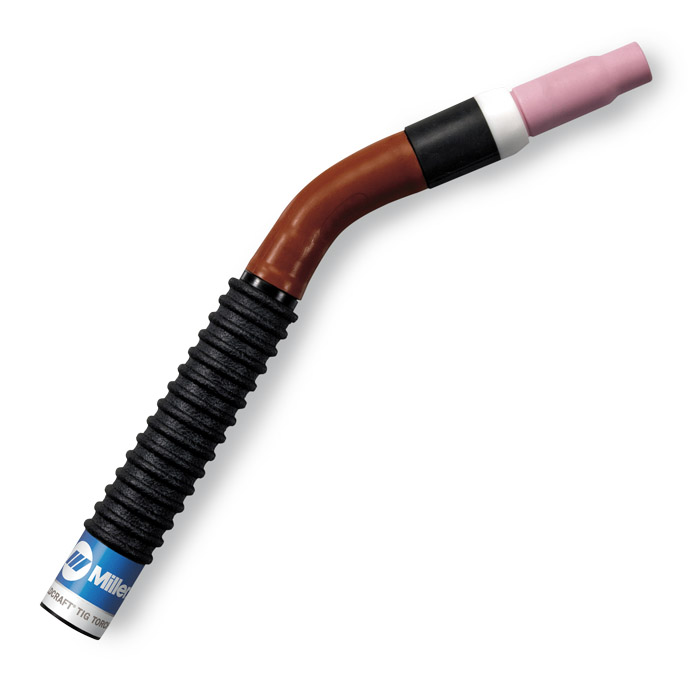

A-150 Modular (WP-150) | A-150 Modular с клапаном (WP-150V) |
Комплекты горелок серии А-150 Modular | |||||
|
|||||
Модели горелок | 1-компонентный резиновый кабель питания | 2-компонентный резиновый кабель питания | |||
Старый артикул | Новое название | Длина 3,8 метра | Длина 7,6 метра | Длина 3,8 метра | Длина 7,6 метра |
WP-150 | A-150 Modular | WP-150-12-R | WP-150-25-R | WP-150-12-2 | WP-150-25-2 |
WP-150V | A-150 Modular с клапаном | WP-150V-12-R | WP-150V-25-R | WP-150V-12-2 | WP-150V-25-2 |
V=модель с клапаном
|
|||||
|
Горелки серии А-200 Modular | ||
|
||
Охлаждение:
Воздушное |
||
Номинальный сварочный ток:
DC: 200 A, AC: 150 A |
||
ПВ, %
60 |
||
Диаметр электрода, мм
0,5 - 4,0 |
||
|
||

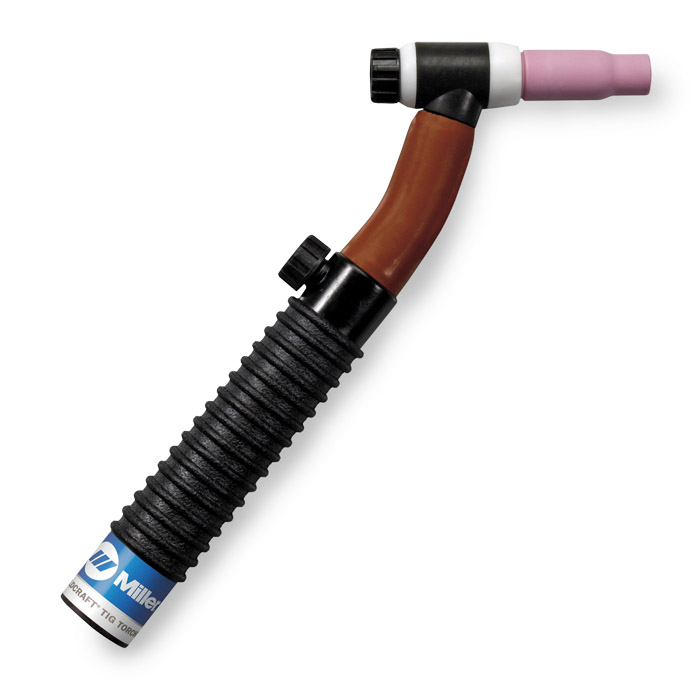

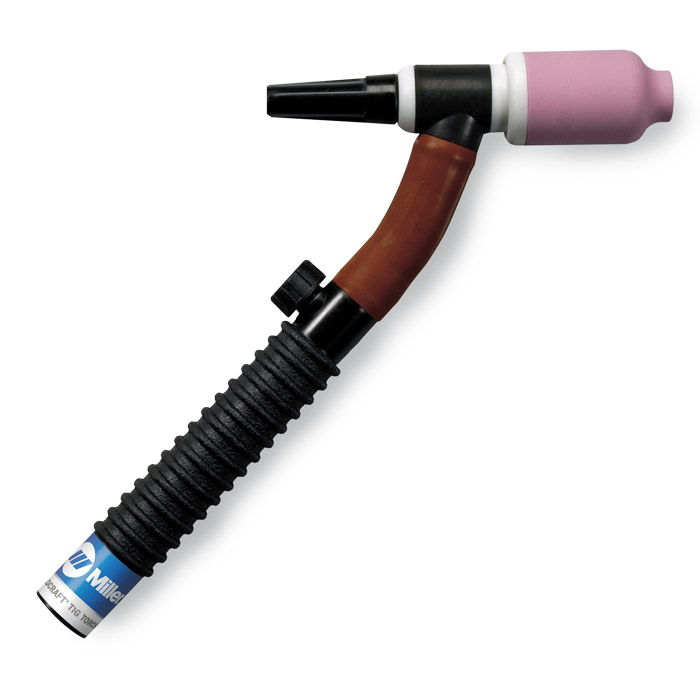

A-200 Modular с клапаном (WP-200V) |
Комплекты горелок серии А-200 Modular | |||||
|
|||||
Модели горелок | 1-компонентный резиновый кабель питания | ||||
Старый артикул | Новое название | Длина 3,8 метра | Длина 7,6 метра | ||
WP-200V | A-200 Modular с клапаном | WP-200V-12-R | WP-200V-25-R | ||
V=модель с клапаном
|
|||||
|
Компоненты горелок | |||||
|
|||||
Компонент | Серия горелок А-150 Modular | Серия горелок А-200 Modular | |||
Корпус горелки | 150TB | WP-200V-12-R | |||
Корпус горелки с клапаном | 150VTB | 200VTB | |||
Гибкий удлинитель | 150CE | 200CE | |||
Жесткий удлинитель | 150SE | 200SE | |||
Рукоятка | 105Z55R | 10N15R | |||
|
Горелки серии W-225 Modular | ||
|
||
Охлаждение:
Жидкостное |
||
Номинальный сварочный ток:
DC: 225 A, AC: 160 A |
||
ПВ, %
100 |
||
Диаметр электрода, мм
0,5 -4,0 |
||
|
||
WP-225 Modular (WP-225) |
Комплекты горелок серии W-225 Modular | |||||
|
|||||
Модели горелок | Кабель питания в резиновой оплётке | Виниловый кабель питания | |||
Старый артикул | Новое название | Длина 3,8 метра | Длина 7,6 метра | Длина 3,8 метра | Длина 7,6 метра |
WP-225 | W-225 Modular | WP-225-12-R | WP-225-25-R | WP-225-12 | WP-225-25 |
Комплект поставки сварочной горелки включает корпус, рукоятку, кабель питания, газовый и водяной шланги, головки сварочной горелки 1726 и 9-70. |
|||||
|
Типы головок модульных горелок | ||||||

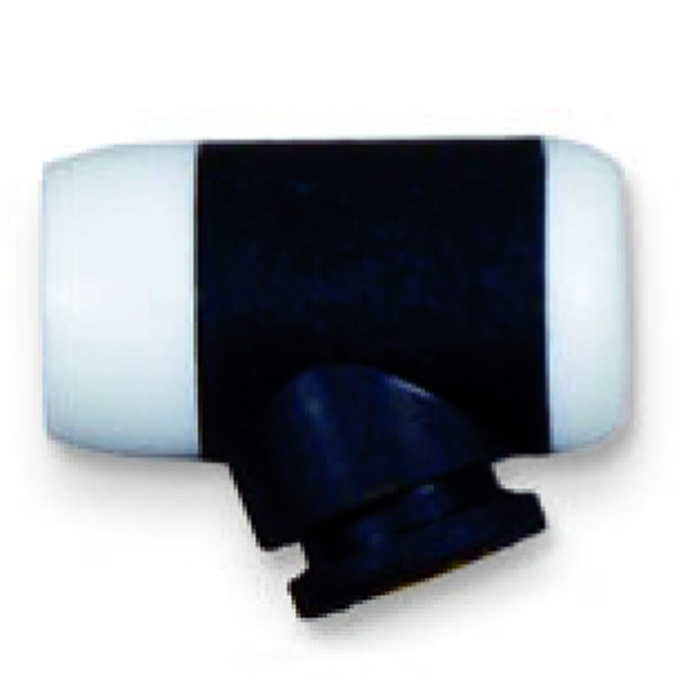

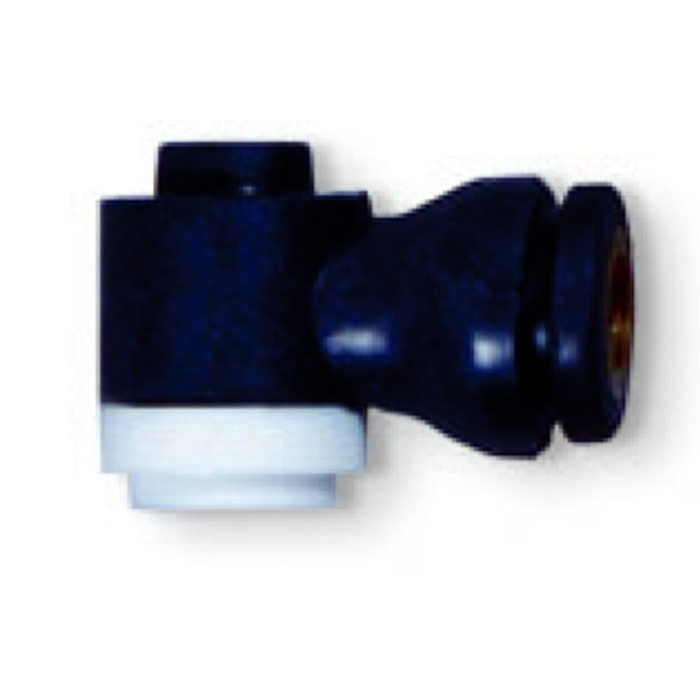

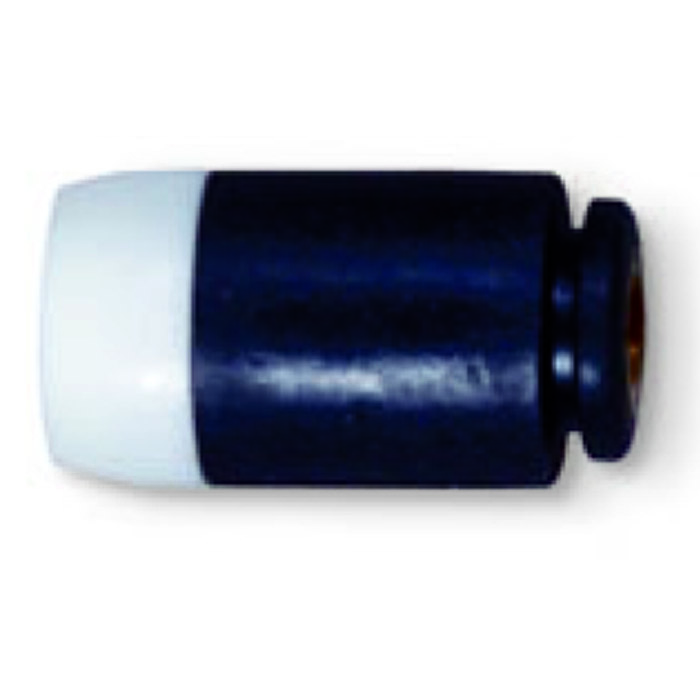

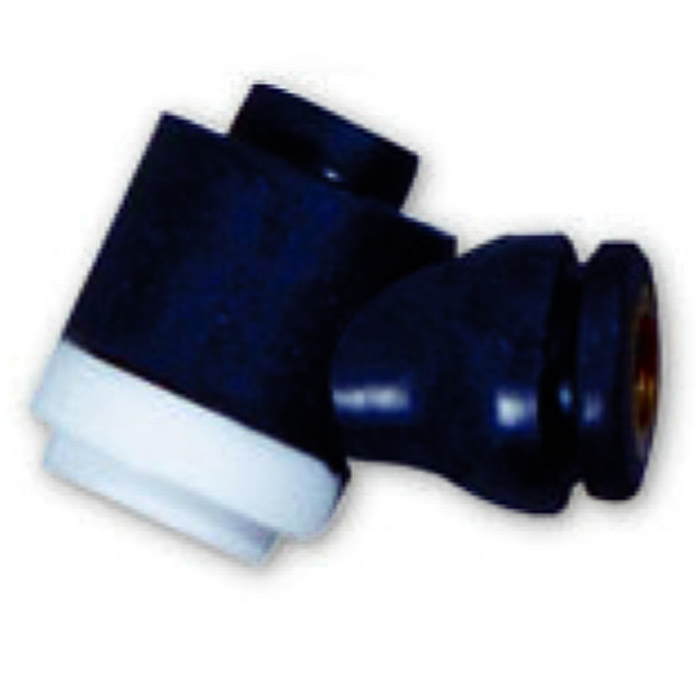

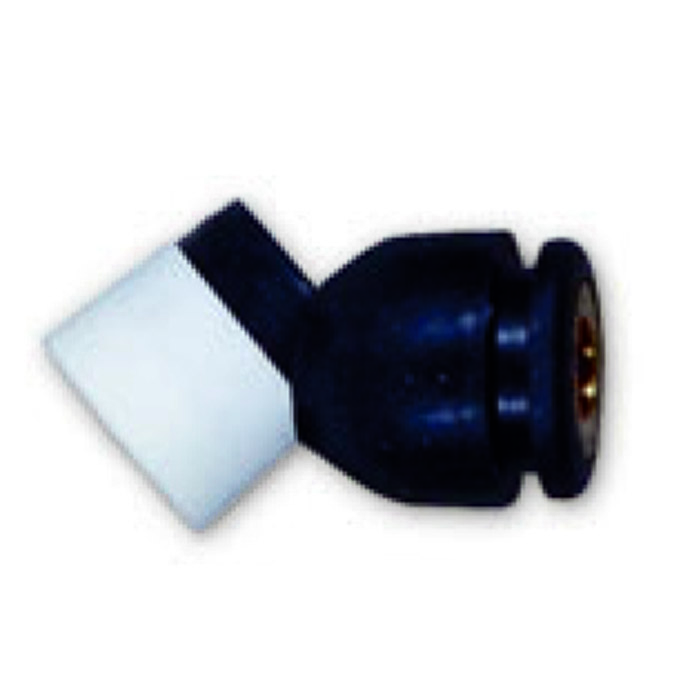

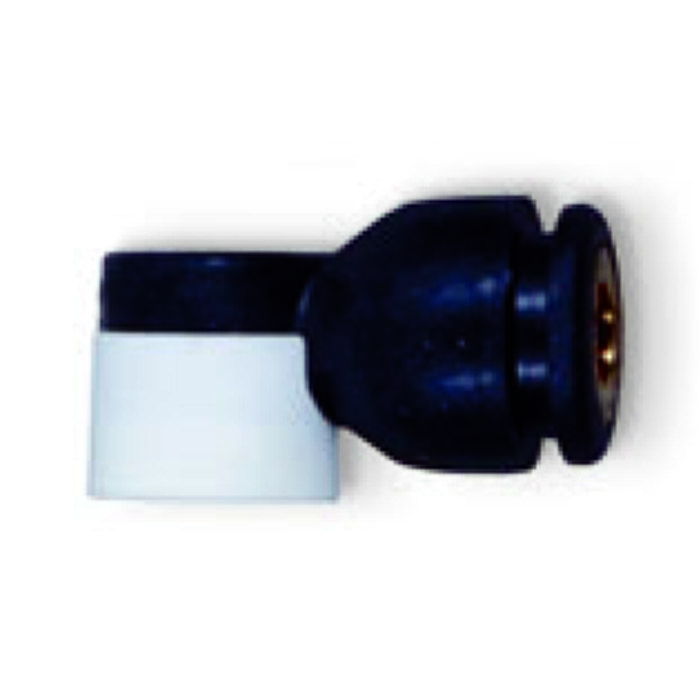

24 | 24-90 | 9-70 | 9-90 | 9P | 1726 | 1726P |
|
Комплекты запасных частей для модульных горелок | ||
|
||

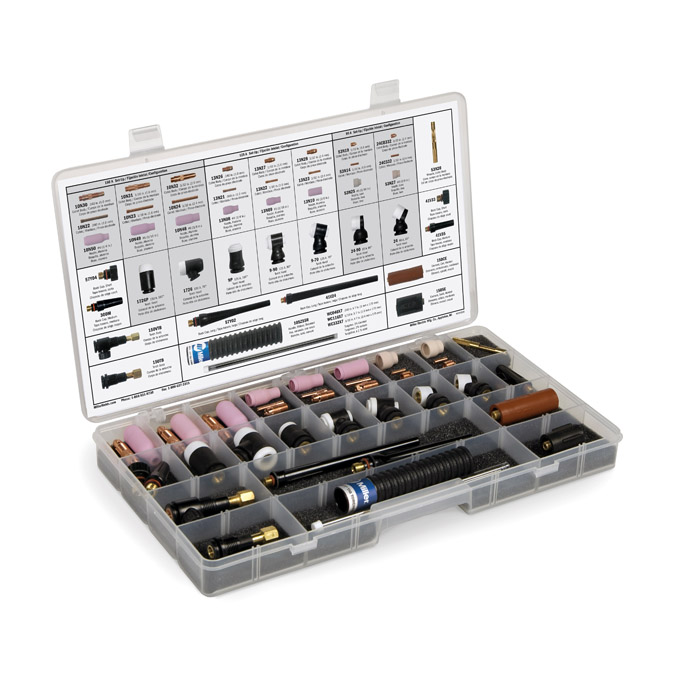

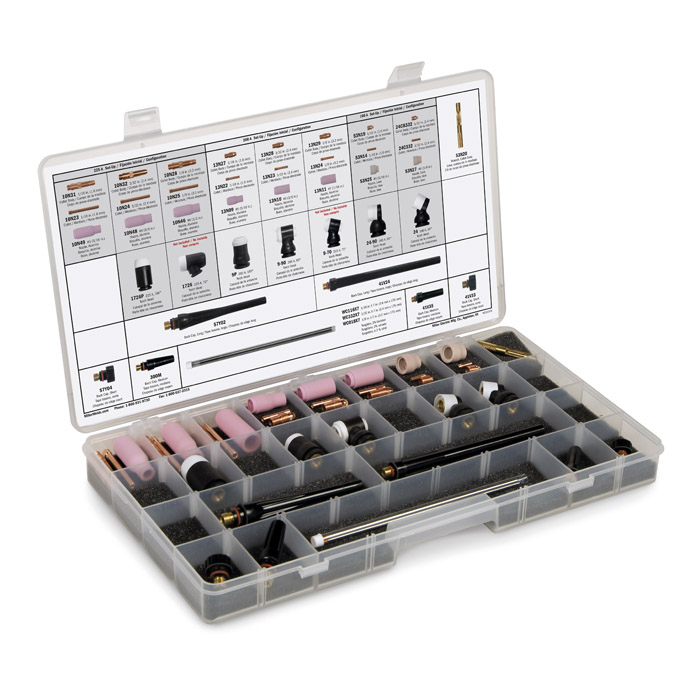

Комплект AK-150MFC позволяет сварщику гибко конфигурировать свою стандартную модульную горелку TIG моделей A-150 Modular (WP-17) или A-125 Modular (WP-9) под конкретную сварочную задачу - 28 различных конфигураций сварочной горелки | ||
Набор включает:
■Корпус горелки 150TB ■Корпус горелки с клапаном 150VTB ■Гибкий удлинитель 150CE ■Жесткий удлинитель 150SE ■Рукоятка 105Z55R ■Вольфрамовые электроды с церием диаметрами 0.040" (1.0 мм), 1/16" (1.6 мм), 3/32" (2.4 мм) Для режима сварки на 80 А: ■Головка горелки угол 60° - арт. 24 ■Головка горелки угол 90° - арт. 24-90 ■Сервис ключ, съёмник цангодержателя 53N20 ■Цанги и корпуса цанги на 1,6 мм (1/16") и 2,4 мм (3/32") ■Керамическое сопло из вулканической лавы №5 и №6 |
Для режима сварки на 125 А:
■Головка горелки угол 70° - арт. 9-70 ■Головка горелки угол 90° - арт. 9-90 ■Головка горелки угол 180° - арт. 9P ■Цанги и корпуса цанги на 1,0 мм (.040"),1,6 мм (1/16") и 2,4 мм (3/32") ■Сопла керамика (Alumina) №4, №5, №6 ■Колпачки - короткий, средний и длинный Для режима сварки на 150 А: ■Головка горелки угол 70° - арт. 1726 ■Головка горелки угол 180° - арт. 1726P ■Колпачки - короткий, средний и длинный |
|
|
Аналогичный комплект AK-225MFC для модульных горелок TIG моделей W-225 Modular (WP-225) | ||
Набор включает:
■Вольфрамовые электроды с церием диаметрами 1/16" (1.6 мм), 3/32" (2.4 мм) и 1/8" (3.2 мм) Для режима 160 А: ■Головка горелки угол 60° - арт. 24 ■Головка горелки угол 90° - арт. 24-90 ■Сервис ключ, съёмник цангодержателя 53N20 ■Цанги и корпуса цанги на 1,6 мм (1/16") и 2,4 мм (3/32") ■Керамическое сопло из вулканической лавы №5 и №6 |
Для режима 200 А:
■Головка горелки угол 90° - арт. 9-90 ■Головка горелки угол 180° - арт. 9P ■Цанги и корпуса цанги на 1,6 мм (1/16"), 2,4 мм (3/32") и 3,2 мм (1/8") ■Сопла керамика (Alumina) №5, №6, №7 ■Колпачки - короткий, средний и длинный Для режима 225 А: ■Головка горелки угол 180° - арт. 1726P ■Цанги и корпуса цанги на 1,6 мм (1/16"), 2,4 мм (3/32") и 3,2 мм (1/8") ■Сопла керамика (Alumina) №5, №6, №8 ■Колпачки - короткий, средний и длинный |
|
|
Разъёмы и соединительные элементы |
Смотри подробное описание в формате PDF по ссылке внизу страницы |
|
Расходные материалы для сварочных головок 1726 и 1726P модульных горелок |
Смотри подробное описание в формате PDF по ссылке внизу страницы |
|
Расходные материалы для сварочных головок 9-70, 9-90 и 9P модульных горелок |
Смотри подробное описание в формате PDF по ссылке внизу страницы |
|
Расходные материалы для сварочных головок 24 и 24-90 модульных горелок |
Смотри подробное описание в формате PDF по ссылке внизу страницы |
|
Вольфрамовые электроды |
Смотри подробное описание в формате PDF по ссылке внизу страницы |
|
Аксессуары |
Смотри подробное описание в формате PDF по ссылке внизу страницы |
|
