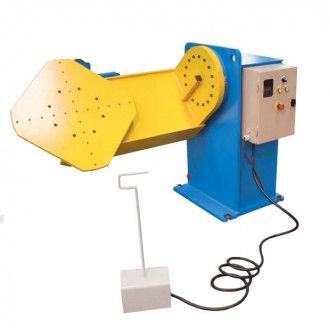

| Манипуляторы серии PL | Нажмите, чтобы увеличить |
|
Манипуляторы серии РL - предназначены для наклона и вращения свариваемого изделия в положении, удобном для сварки (резки), при автоматической, полуавтоматической и ручной электродуговой сварке. Изготавливаются в различных исполнениях в зависимости от решаемой задачи. Технические данные и информация для заказа приведены в прилагаемой ниже таблице. |
|

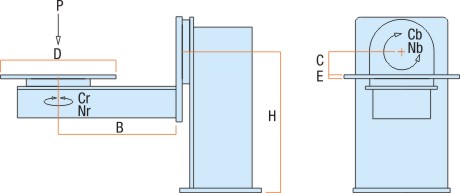

PL |
P |
Cb |
Nb |
Cr |
Nr |
D |
E mm |
B mm |
C mm |
H mm |
| PLF-B | 0,65 | 180 | 1,20 | 70 | 3,00 | 750 | 25 | 750 | 150 | 900 |
| PLF-C | 1,25 | 450 | 1,00 | 120 | 1,80 | 800 | 25 | 900 | 250 | 1000 |
| PLF-D | 2,5 | 600 | 0,80 | 250 | 1,50 | 900 | 25 | 1100 | 275 | 1120 |
| PLF-E | 4 | 900 | 0,70 | 400 | 1,20 | 980 | 30 | 1250 | 300 | 1250 |
| PLF-F | 6,3 | 1500 | 0,60 | 600 | 0,90 | 1150 | 30 | 1400 | 325 | 1450 |
| PLF-G | 10 | 2400 | 0,50 | 900 | 0,60 | 1300 | 40 | 1600 | 350 | 1600 |
