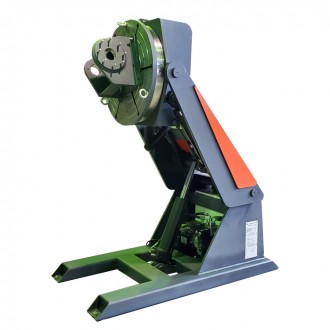

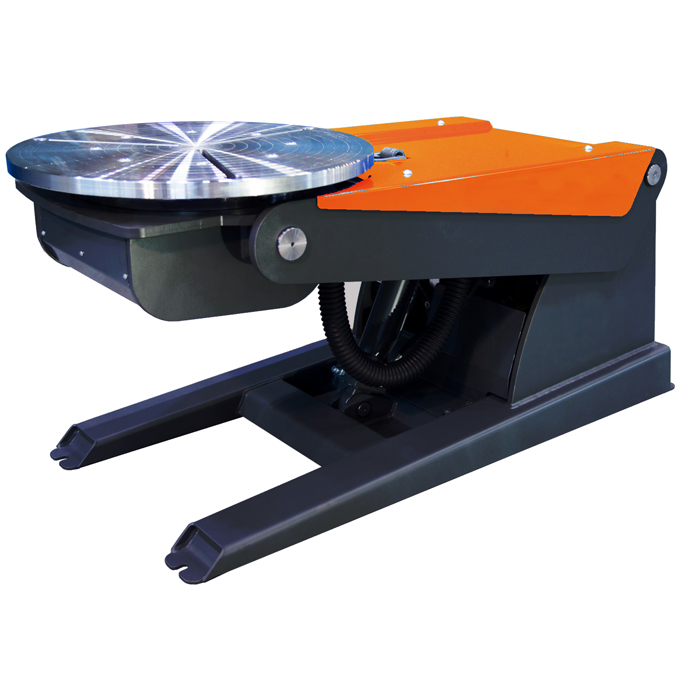

Манипулятор сварочный МСП-15 | Нажмите, чтобы увеличить |
Манипулятор сварочный МСП-15 |
Манипулятор сварочный модели МСП-15 грузоподъёмностью 1500 кг предназначен для наклона, подъема и вращения изделий в положении, удобном для сварки (резки) со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. С помощью манипулятора можно производить автоматическую сварку стыковых и угловых кольцевых швов, ручную и полуавтоматическую сварку прямолинейных и кольцевых швов и другие работы, требующие поворота или кантовки изделий. Манипулятор сварочный модели МСП-15 имееет три рабочие степени свободы: подъём, наклон и вращение. Манипуляторы изготавливаются в исполнении У3 для работы в районах умеренного климата при температуре окружающего воздуха от минус 10 °C до плюс 45 °C с относительной влажностью не более 98% при температуре плюс 25 °C на высоте не более 1000 м над уровнем моря. Оборудование должно быть установлено в хорошо проветриваемом, защищённом от дождя, влажности и пыли месте, укрыто от прямых солнечных лучей и дождя; находиться на расстоянии от подвижных конструкций. |
Технические характеристики |
|
Наименование параметра | Значение |
Грузоподъёмность, кг | 1500 |
Скорость вращения, об/мин | 0,2-1,3 |
Максимальный угол наклона планшайбы, град | 135 |
Максимальный крутящий момент, Н/м | 1000 |
Максимальный момент наклона, Н/м | 3000 |
Диаметр планшайбы, мм | 700 |
Напряжение питания, В | 3х380 |
Потребляемая мощность, кВт | 1,5 |
Средний срок службы манипулятора до вывода из эксплуатации, лет | 10 |
Габариты, Д х Ш х В, мм | 1702х810х790 |
Масса, кг, не более | 855 |
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления. |

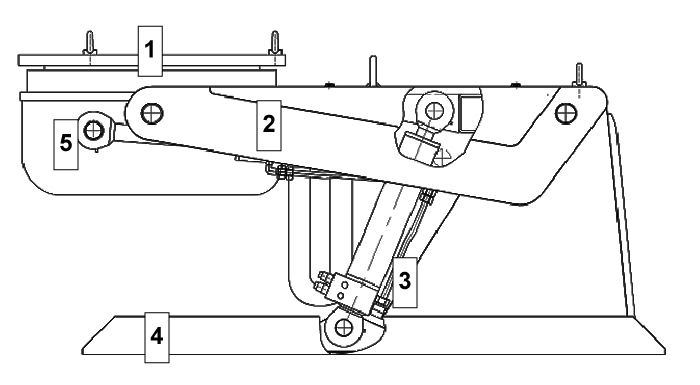

Устройство и принцип работы |
|
1. Планшайба;
2. Стрела; 3. Механизм подъёма; 4. Станина; 5. Узел поворота. |
|

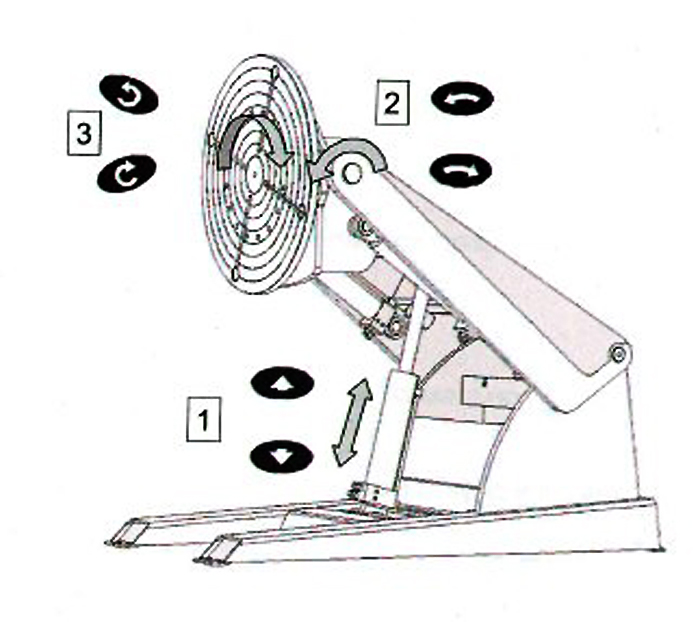

1. Подъём;
2. Наклон; 3. Вращение; |
|
Планшайба. Планшайба служит для установки на ней свариваемого изделия. Представляет собой круглую плиту с кольцевой проточкой, имеющую Т-образные пазы для болтов крепления зажимных приспособлений. На наружной поверхности планшайбы имеются концентрические риски, служащие для ориентации свариваемого изделия.
На поверхность планшайбы возможна установка различных зажимных приспособлений. |
|
Подъем и наклон планшайбы осуществляется с помощью гидравлических цилиндров, которые работают от гидравлической станции. | |
Механизм вращения состоит из редуктора с цилиндрическими шестернями на выходном валу и опорно - поворотного устройства (ОПУ). | |
Блок управления манипулятора состоит из шкафа управления и пульта. |
