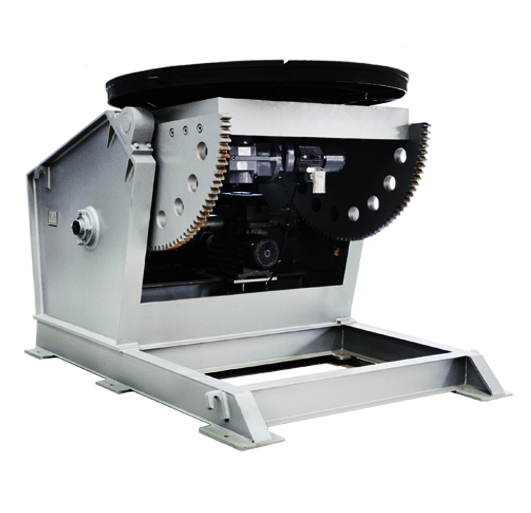

| Сварочные позиционеры средней и большой грузоподъемности МС | Нажмите, чтобы увеличить |
Манипуляторы сварочные модели МС различной грузоподъёмности предназначены для наклона и вращения изделий в положении, удобном для сварки (резки) со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. С помощью манипулятора можно производить автоматическую сварку стыковых и угловых кольцевых швов, ручную и полуавтоматическую сварку прямолинейных и кольцевых швов и другие работы, требующие поворота или кантовки изделий.
●
Скорость вращения регулируется плавно в широком диапазоне.
● Опорная конструкция манипулятора устойчива и не требует дополнительного
крепления.
● Манипулятор компелктуется пультом д/у. Специальные интерфейсы расположены в
электрическом шкафу и согласуют работу манипулятора со сварочным процессом и
другим оборудованием.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
МС-5 |
МС-10 |
МС-20 |
МС-30 |
МС-40 |
МС-50 |
МС-80 |
МС-100 |
Грузоподъёмность, кг |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
8000 |
10000 |
Смещение центра тяжести изделия, мм, не более |
250 |
300 |
300 |
300 |
300 |
400 |
400 |
400 |
Эксцентриситет, мм |
250 |
300 |
300 |
300 |
300 |
250 |
250 |
250 |
Скорость вращения |
0,09- |
0,08- |
0,08- |
0,07- |
0,05- |
0,05- |
0,05- |
0,05- |
планшайбы, об/мин |
0,9 |
0,8 |
0,8 |
0,7 |
0,5 |
0,5 |
0,5 |
0,5 |
Скорость наклона планшайбы, об/мин |
0,37 |
0,45 |
0,33 |
0,39 |
0,33 |
0,33 |
0,23 |
0,23 |
Максимальный угол наклона планшайбы, град |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
Диаметр планшайбы, мм |
800 |
1200 |
1200 |
1400 |
1400 |
1600 |
1600 |
1800 |
Напряжение питания, В |
3х380 |
3х380 |
3х380 |
3х380 |
3х380 |
3х380 |
3х380 |
3х380 |
Потребляемая мощность, кВт |
4 |
4 |
4 |
4 |
4 |
6 |
8 |
8 |
Габаритные размеры, мм, не более |
|
|||||||
Длина |
1000 |
1500 |
1700 |
1890 |
2100 |
2100 |
2550 |
3000 |
Ширина |
910 |
1300 |
1385 |
1580 |
1620 |
1620 |
2000 |
1930 |
Высота |
780 |
1098 |
1095 |
1445 |
1653 |
1653 |
1600 |
1850 |
Масса, кг, не более |
550 |
1450 |
1500 |
2500 |
3500 |
3900 |
6500 |
7500 |
