Патрон четырёхкулачковый
|

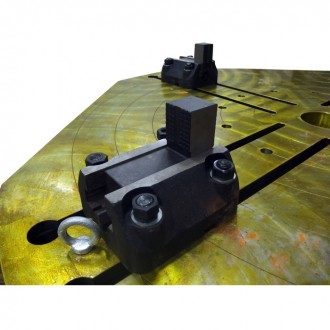

Патрон четырёхкулачковый с независимым перемещением кулачков предназначен для фиксации и вращения изделия с использованием сварочных манипуляторов при механизированных и ручных процессах дуговой сварки и термической резки. Патрон четырёхкулачковый с независимым перемещением кулачков позволяет зажимать изделия как снаружи, так и изнутри. Система регулировки положения кулачков обеспечивает возможность зажима изделий в широком диапазоне диаметров. Зубчатые кулачки из закаленной стали устанавливаются в пазы реек и крепятся к ним с помощью шестигранных болтов. Также для каждого кулачка предусмотрена точная решулировка с помощью винтового ползуна. Патрон крепится болтами к планшайбе манипулятора (вращателя). Планшайба в комплект не входит. Характеристики патрона могут быть различными и выполняются по ТЗ заказчика. Здесь приведен один из возможных вариантов исполнения |

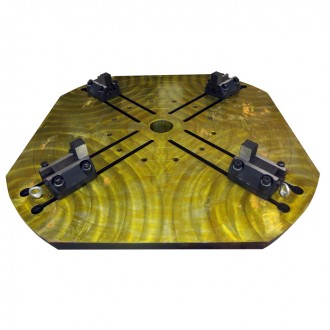

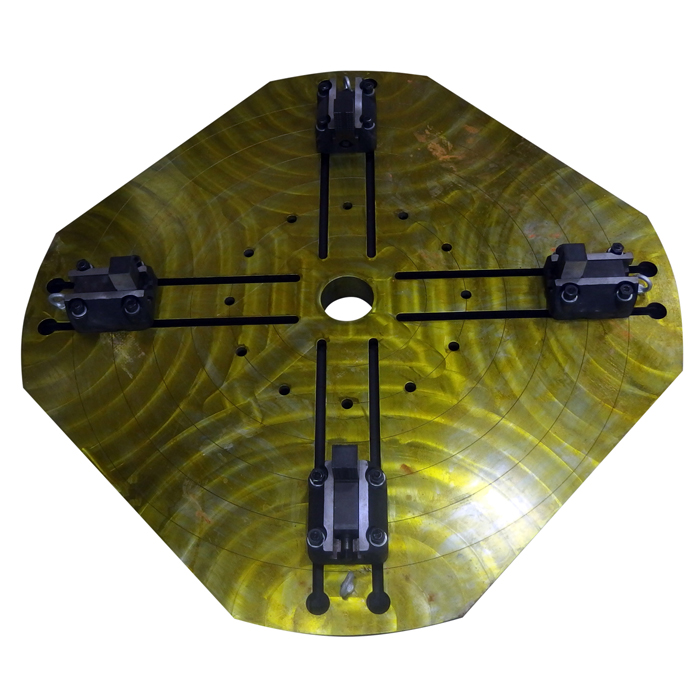

Общий вид патрона на планшайбе |
|
Технические характеристики |
|
Наименование параметра | Значение |
Масса деталей, кг | до 15000 |
Диаметр свариваемых деталей, мм | от 300 до 2000 |
Максимальная длина изделий, мм | 4500 |
