АВТОМАТИЧЕСКАЯ СИСТЕМА КОЛЕБАНИЙ СВАРОЧНОЙ ГОРЕЛКИ |
Автоматическая система колебаний предназначена для механической осцилляции сварочной горелки или иного инструмента. |
Колебания, производимые с определёнными амплитудой и скоростью, осуществляются от собственной системы управления. |
Включение системы колебаний может осуществляться как от собственной системы управления (при местном управлении), так и от внешней системы управления сварочным комплексом (при дистанционном управлении). |
+ Технические характеристики |
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ |
|
В состав системы колебаний входят:
|
|

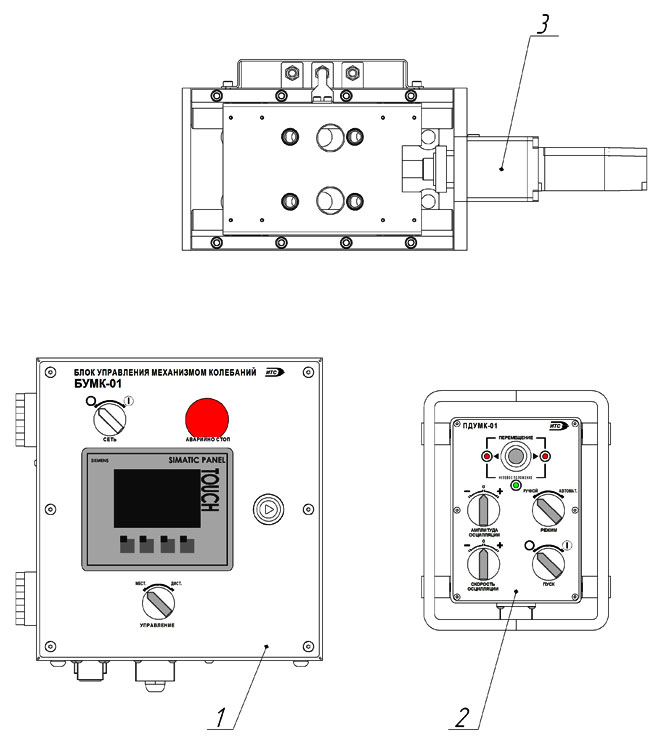

Рис. 1. Автоматическая система колебаний. Общий вид |
|
1. Блок управления механизмом колебаний БУМК-01; 2. Пульт дистанционного управления ПДУМК-01 с проводом управления; 3. Суппорт; 4. Комплект монтажных частей; |
4.1. Провод питания*; 4.2. Провод управления (между блоком управления и суппортом)*; 4.3. Ответные части разъёмов, комплект**; 5. Комплект эксплуатационной документации. |
* необходимость поставки и длина проводов управления определяется при заказе
|
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ |
|
Блок управления механизмом колебаний позволяет запускать и останавливать процесс осцилляции, настраивать положение центра (середины) колебаний и ширину осцилляции, а также регулировать скорость и амплитуду осцилляции. Некоторые параметры можно подстраивать как при наладке, так и в рабочем цикле. Также система может управляться дистанционно при помощи пульта ПДУМК-01 или в составе сварочного комплекса через разъём «Дистанционное включение». |
|

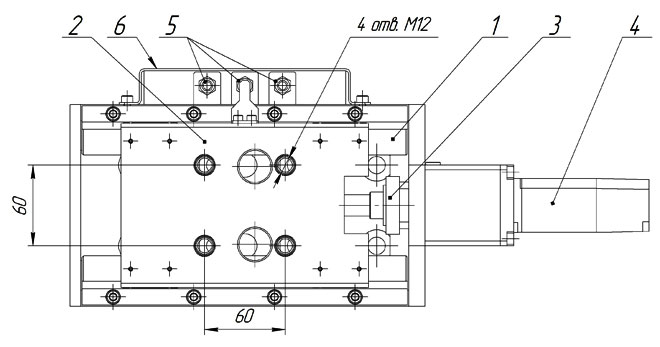

Основной механической частью системы является суппорт (рис. 2). Его конструкция основана на линейных направляющих 1, по которым на ползунах (линейных шариковых подшипниках) перемещается каретка 2. Перемещение каретки механизировано при помощи сервопривода 4 и шарико-винтовой пары 3. Бесконтактные конечные выключатели 5, установленные под кожухом 6 суппорта, информируют систему о положении каретки. |
|
На каретке суппорта закрепляется держатель сварочной горелки. |
|
Рис. 2. Суппорт. Общий вид в рабочем положении (датчики установлены над суппортом) |
|
Блок управления (рис. 3 и 4) включает в себя: контроллер, сенсорную панель оператора, частотный преобразователь, блок питания 24VDC, набор переключателей и разъёмов. |
|

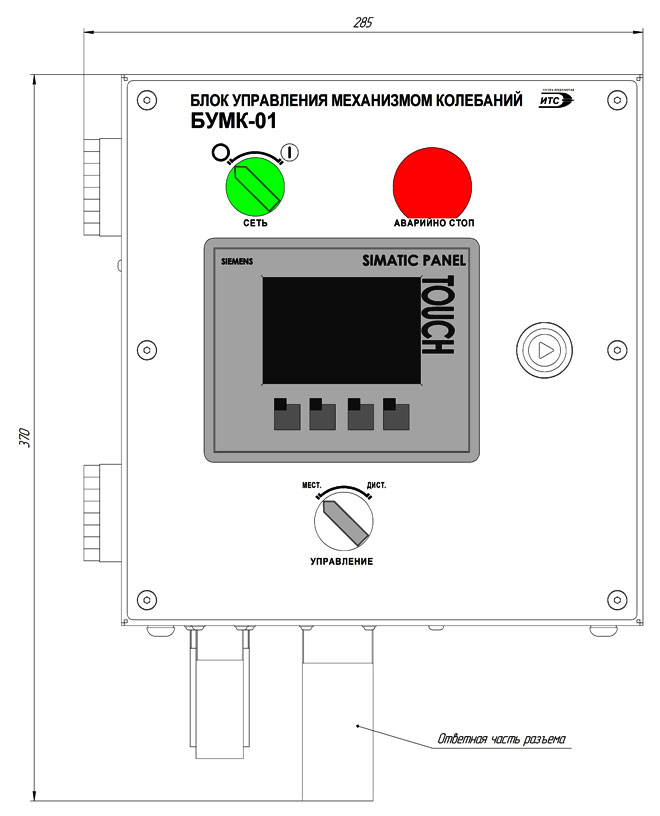

Вид спереди |

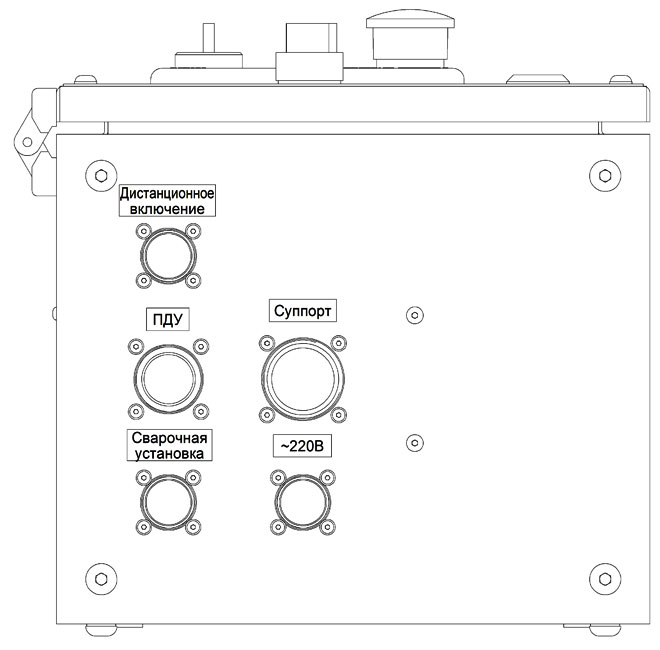

Вид сзади |
Рис. 3. Блок управления механизмом колебаний БУМК-01 |
|

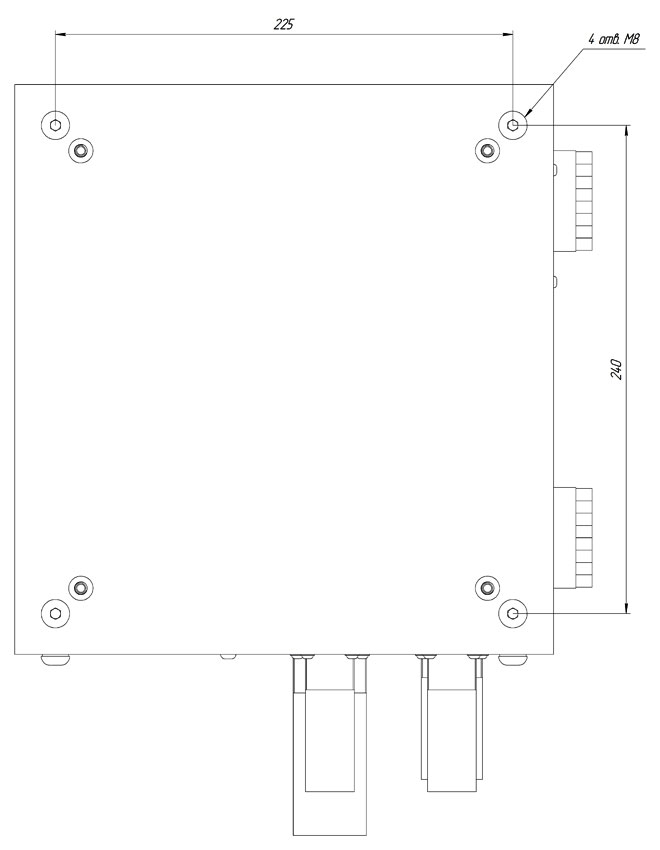

Рис. 4. Блок управления механизмом колебаний БУМК-01.
|
|

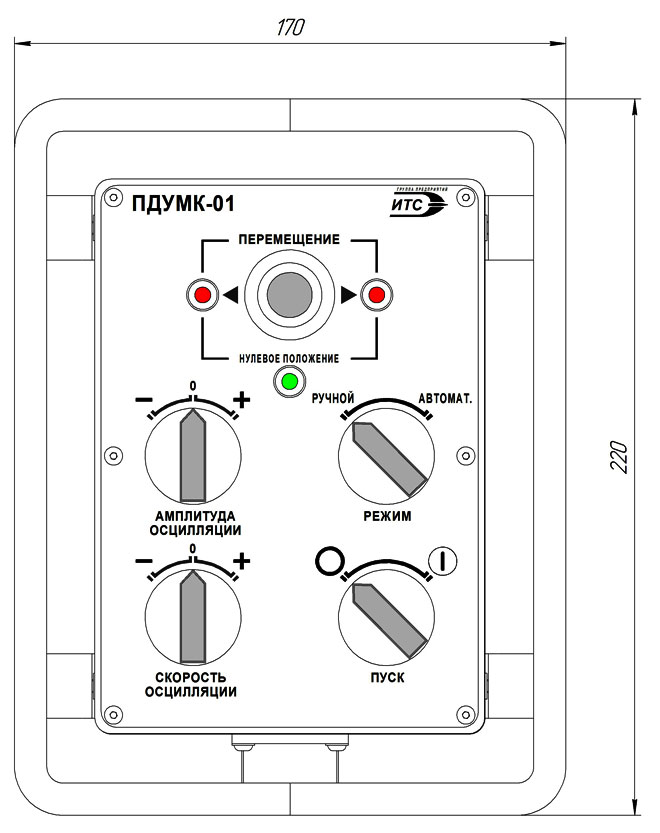

Пульт дистанционного управления (рис. 5) включает в себя джойстик и несколько переключателей. Пульт снабжён металлической рамкой-держателем и магнитами для крепления к плоскости. |
|
|
|

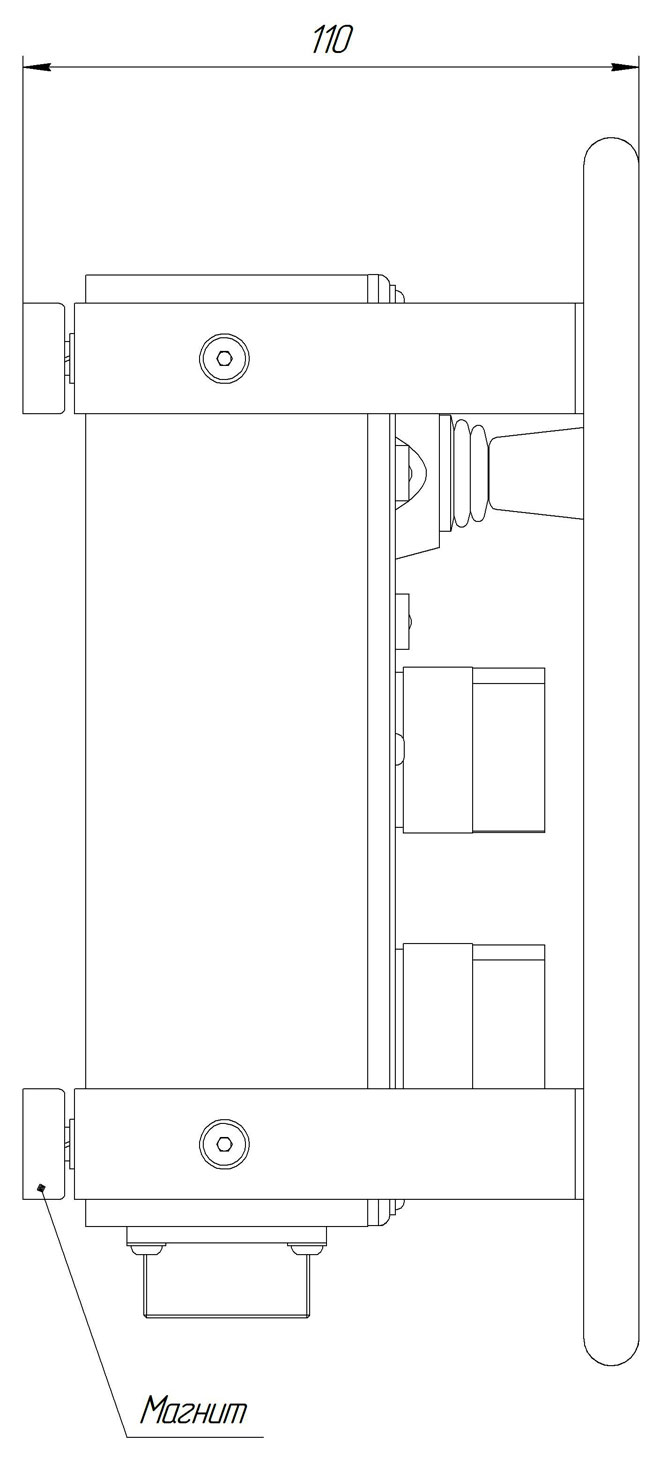

Рис. 5. Пульт дистанционного управления механизмом колебаний.
|
