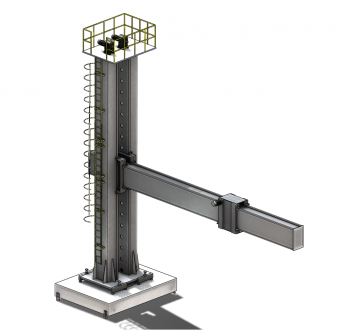

Сварочная колонна двухстоечная | Нажмите, чтобы увеличить |
КОЛОННА СВАРОЧНАЯ ДВУХСТОЕЧНАЯ |
Колонна состоит из 2-х вертикальных стоек (включая механизм перемещений, суппорт корректировки положения зенита, ручное опорно-поворотное устройство и ручное устройство блокировки поворота), основной горизонтальной балки и других частей. Каждая составная часть является типовой для данного оборудования. |
Металлоконструкции колонны изготовлены из конструкционного алюминиевого профиля в сборе с линейными направляющими и зубчатой рейкой. Линейные направляющие обеспечивают надёжность работы конструкции при линейных перемещениях. На торце горизонтальной балки установлен суппорт корректировки положения зенита, на который устанавливается сварочная головка. В центре колонны располагается двигающийся по вертикали механизм перемещений (сварная конструкция). Вся конструкция колонны закреплена на поворотном основании, позволяющем правильно ориентировать колонну по отношении к оси изделия, и может вручную поворачиваться около вертикальной оси на 360°. |
Механизм перемещений предназначен для подъема и опускания горизонтальной балки по линейным направляющим, а также для перемещения горизонтальной балки вдоль оси свариваемого изделия. При подъеме или опускании горизонтальной балки механизм перемещений перемещается вместе с ней, при горизонтальном перемещении балки механизм неподвижен. |
Горизонтальная балка устанавливается линейными направляющими в линейных подшипниках механизма перемещений. К балке прикреплена зубчатая рейка, с которой зацепляется выходная шестерня привода перемещения балки, установленного в механизме перемещений. Балка снабжена жёсткими упорами крайних положений. |
Управление вертикальным и горизонтальным перемещением осуществляется посредством шкафа управления колонной. |
Для предотвращения самопроизвольного поворота колонны предусмотрены механические фиксаторы. |

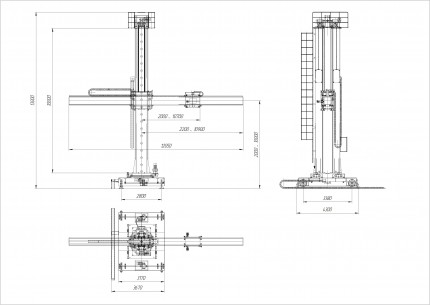

Основные размеры колонны |
Технические характеристики |
|
Наименование параметра | Значение |
Грузоподъёмность каретки колонны, кг, не более | 800 |
Диапазон перемещения рабочего инструмента по вертикали(вертикальный ход консоли), мм | 8000 |
Горизонтальный ход консоли, мм | 8700 |
Диапазон перемещения рабочего инструмента по горизонтали(горизонтальный ход каретки), мм | 8700 |
Наибольший угол поворота колонны, град | ±180 |
Скорость вертикального перемещения консоли, мм/мин | 800 |
Скорость горизонтального перемещения консоли, мм/мин | 150…1500 |
Скорость перемещения каретки, мм/мин | 150…1500 |
Скорость поворота колонны, об/мин | 0,07…0,7 |
Скорость перемещения колонны на тележке (шасси), мм/мин | 150…1500 |
