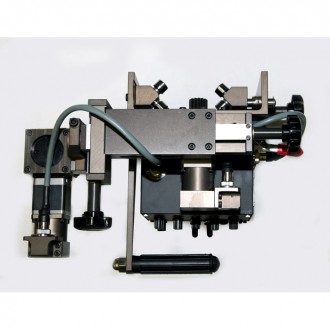

Самоходная тележка СТН01К
Самоходная тележка СТН01К Нажмите, чтобы увеличить

Самоходная тележка СТН01К

Самоходная тележка СТН01К для сварки во всех пространственных положениях (вертикальное, горизонтальное, потолочное).

Выпускается в двух исполнениях:
• СТН01К от внешней сети 230В с частотой 50 Гц*;
• СТН01К(А) на аккумуляторах**.

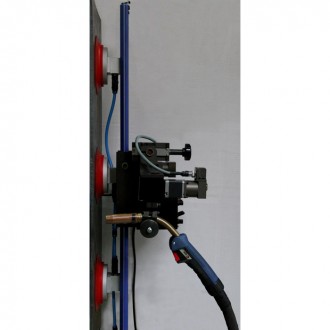

Данная тележка перемещается по направляющим, оснащенным различными способами фиксации на изделии

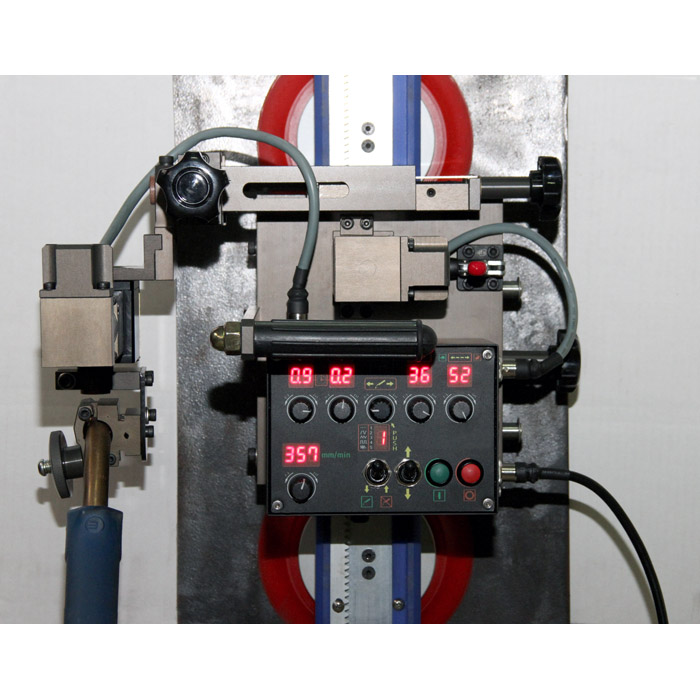

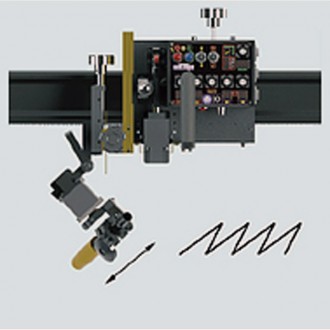

Тележка имеет блок колебаний. Цифровое электронное управление шириной колебаний, временем остановки в крайних точках.

Дистанционное управление c длиной действия до 50 м.

+ Технические характеристики

Наименование параметра Значение
Основные
Габаритные размеры 330х285х255 мм
Вес 7,5 кг
Габариты с упаковкой 480х350х350 мм
Вес с упаковкой 12 кг
Входное напряжение * 230 В
Частота 50/60 Гц
Аккумуляторы ** Литий-ионные 18 V 4 Ah. Время работы от аккумулятора 5-6 часов
Перемещение
Мотор 24 В, 10 Вт с частотой вращения 4500 оборотов в минуту
Редуктор 1:294
Скорость От 0 до 860 мм/мин
Механизм Реечная передача, управляемая мотор-редуктором

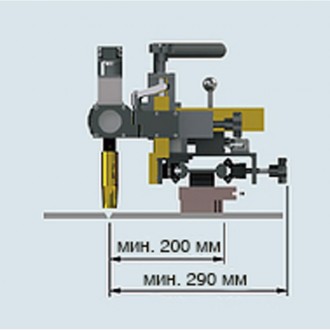

Перемещение горелки
Перемещение по оси Х от 0 до 60 мм
Перемещение по оси Y от 0 до 60 мм
Быстрое перемещение по оси от 0 до 150 мм

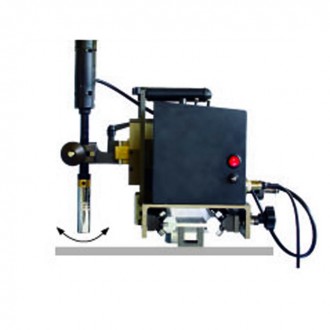

Колебания горелки
Блок питания 24 В, 10 Вт с частотой вращения 4500 оборотов в минуту
Редуктор 1:864
Скорость от 0 до 5 оборотов в минуту
Диапазон колебаний ±16°
Задержки лево/остановка центр/право От 0 до 9,9 сек

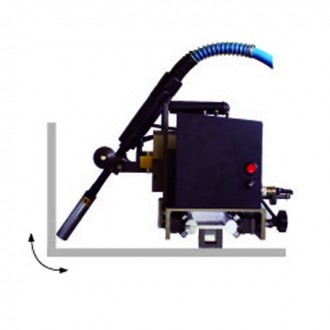

Модификация колебаний
Направляющие

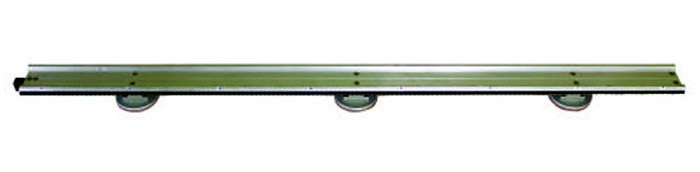

НА3M. Алюминиевая направляющая с тремя магнитами, весом 8 кг и подъёмной силой магнита 110 кг.

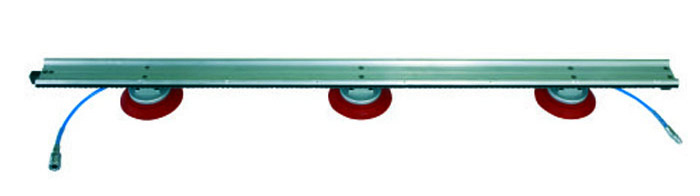

НА3В. Алюминиевая направляющая с 3 вакуумными захватами, весом 8 кг с вакуумным насосом*** 2 кг. Вакуумный насос: 20 л/мин, вакуум 50-60 см рт.ст. Питание вакуумного насоса 240 В.

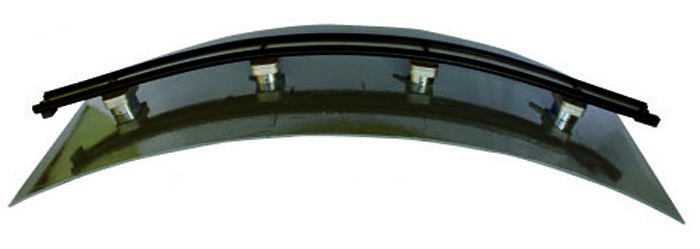

НГ4M. Гибкая направляющая из нержавеющей стали, оснащенная четырьмя отключаемыми магнитами. Минимальный R 2000 мм, сила удержания 100 кгф, вес 9 кг.

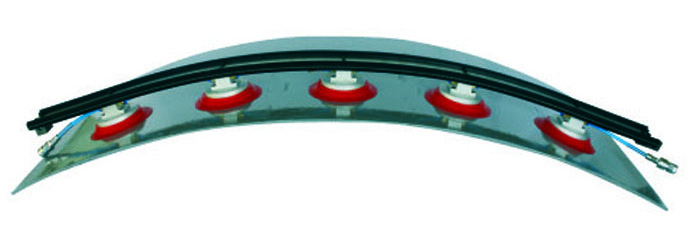

НГ5В. Гибкая направляющая из нержавеющей стали, оснащенная пятью вакуумными присосками. Минимальный R 2000 мм. Вакуумный насос***: 20 л/мин, вакуум 50-60 см рт.ст. Питание вакуумного насоса 240 В. Вес 8,5 кг.
*** Вакуумный насос в комплект направляющих не входит

Cкачать подробное описание в формате PDF
