Машина контактной точечной сварки МТР-1701

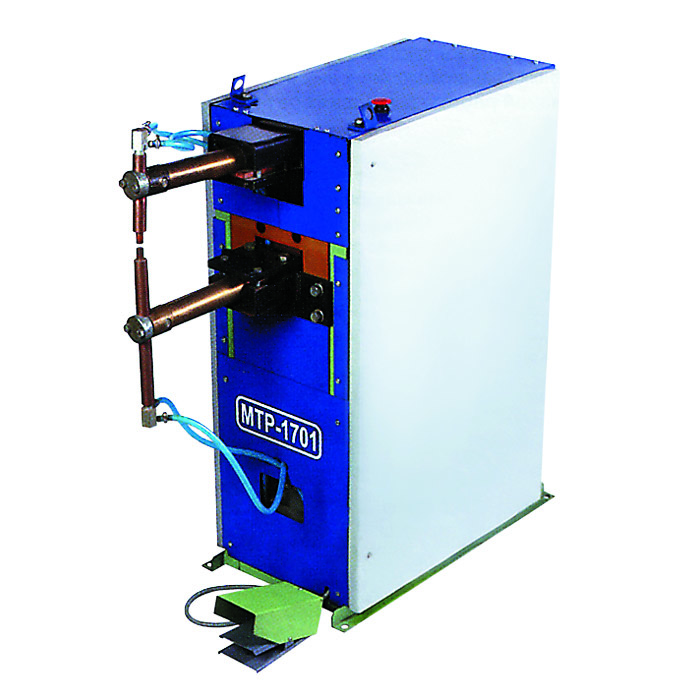

Машина контактной точечной сварки МТР-1701 Нажмите, чтобы увеличить

Машина контактной точечной сварки МТР-1701

Машина контактной сварки МТР-1701 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, ограниченно - нержавеющей стали и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

+ Основные особенности:
• Радиальный ход электрода;
• Система стабилизации сварочного тока при колебаниях напряжения электросети;
• Эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
• Система водяного охлаждения трансформатора и электрододержателей;
• Глушители шума на пневмоклапанах;

РЕКОМЕНДАЦИИ ПО ВЫБОРУ
машин контактной точечной сварки переменного тока из нашей линейки

Технические характеристики

Наименование параметра Значение
Наибольший вторичный ток, кА 17,0
Номинальный длительный вторичный ток, кА 3,2
Вылет, мм (опция) 180-400 (900)
Усилие сжатия максимальное, даН 800
+ Подробные характеристики
Наибольшая мощность при коротком замыкании, кВА 75
Номинальное усилие сжатия при номинальном вылете, даН 500
Раствор, мм номинальный/ наименьший/ наибольший 150/150/325
Расход охлаждающей воды, л/ч 300
Толщины свариваемых материалов, мм
Низкоуглеродистая сталь 0,5+0,5…5,0+5,0
Нержавеющая сталь 0,5+0,5
Арматура класса А1, В1 2,0+2,0…12,0+12,0
Габаритные размеры, мм 1210х450х1255
Масса, кг 325

Машина комплектуются регулятором цикла сварки РКМ-511. Возможна комплектация и другими регуляторами цикла сварки.

Также, машина может поставляться в инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В таком исполнении не будет редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.

+ Комплект ЗИП

В комплект ЗИП машины входит набор уплотнений для привода сварочного усилия (круглые кольца по ГОСТ 9833 и манжеты по ГОСТ 6678)
