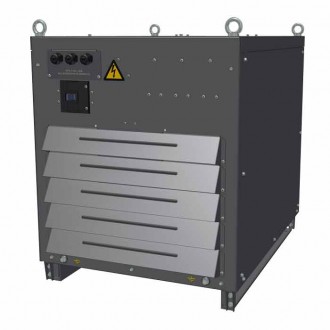

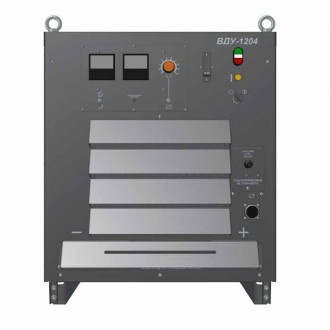

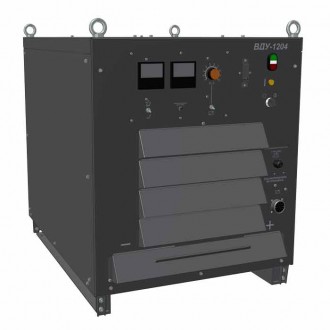

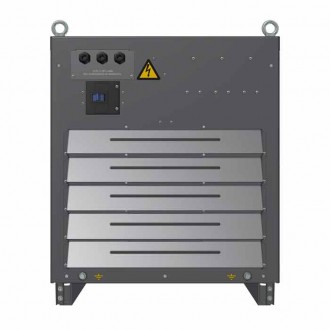

Выпрямитель сварочный ВДУ-1204

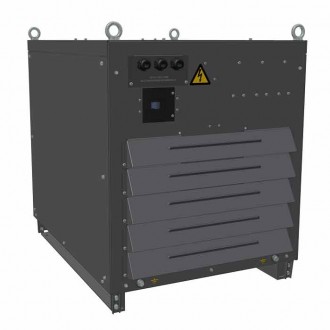

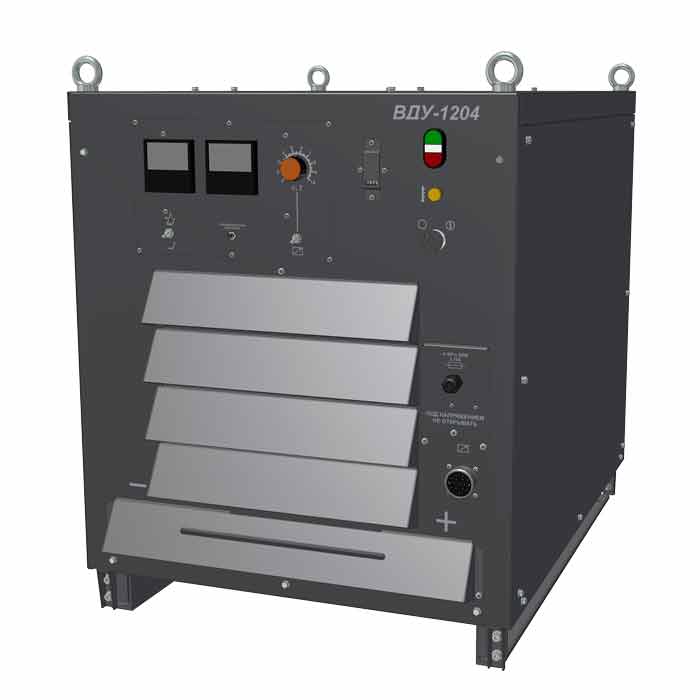

Выпрямитель сварочный ВДУ-1204 Нажмите, чтобы увеличить

ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ ВДУ-1204 (СЭЛМА)

Выпрямитель для дуговой сварки ВДУ-1204 с принудительной вентиляцией, предназначен для комплектации автоматов для сварки под слоем флюса [SAW].

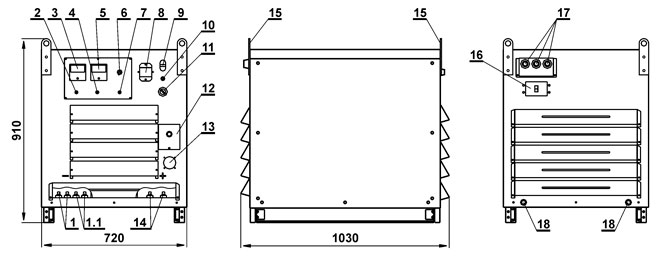

Общий вид и габаритные размеры выпрямителя

1. Выходная шина "-" (индуктивность больше);
1.1. Выходная шина "-" (индуктивность меньше);
2. Тумблер "Сварка Вкл./ Выкл.;
3. Амперметр;
4. Кнопка "Предварительная настройка";
5. Вольтметр;
6. Потенциометр регулирования выходного тока и напряжения;
7. Тумблер "Местное / Дистанционное управление";
8. Реле контроля чередования фаз;
9. Блок кнопок "Пуск / Стоп" с индикатором "Сеть";

10. Индикатор "Перегрев";
11. Выключатель "Сеть";
12. Крышка отсека предохранительных цепей питания сварочного автомата 3~50 Гц, 380 В;
13. Разъём для подключения сварочного автомата;
14. Выходная шина "+";
15. Скобы для подъёма грузозахватными устройствами;
16. Автоматический выключатель "Сеть";
17. Устройства для ввода сетевых кабелей;
18. Устройства заземления.


+ Технические характеристики

Наименование параметра Значение
Напряжение питающей сети блока управления, В 3х380
Частота питающей сети, Гц 50
Номинальный сварочный ток, А 1250
Номинальное сварочное напряжение, В 44
Номинальный режим работы (ПВ) при цикле 10 мин., % 100
Наименьший сварочный ток, А 250
Наибольший сварочный ток, А 1250
Пределы регулирования рабочего напряжения, В 24-44
Напряжение холостого хода, В, не более 80
Регулирование сварочного тока Плавное
Коэффициент полезного действия, не менее, % 85
Потребляемая мощность, при номинальном токе, кВА, не более 108
Номинальный ток главных цепей автомата защиты (с характеристикой срабатывания электромагнитного расцепителя "D"), А 250
Габариты , ДхШхВ, мм 1030х720х910
Масса, кг, не более 475
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.


ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ ВДУ-1204 (ЭСВА)

Выпрямитель сварочный ВДУ-1204 предназначен для комплектации автоматов для сварки под слоем флюса [SAW] и в среде углекислого газа [MAG] проволокой, прутком или электродом до 6 мм в диаметре и обладает падающими и жесткими внешними характеристиками. Сварка проволокой, прутком или электродом свыше 6 мм в диаметре возможна только на падающей внешней характеристике с блокировкой возможности включения жесткой характеристики и по согласованию с АО НПФ "ИТС".

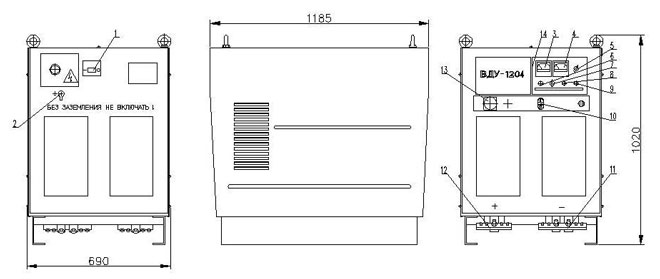

Общий вид и габаритные размеры выпрямителя

1. Выключатель автоматический;
2. Болт заземления;
3. Вольтметр;
4. Амперметр;
5. Переключатель вида внешних характеристик;
6. Переключатель места управления (местное - дистанционное);
7. Резистор - регулятор тока-напряжения;

8. Тумблер включения сварочной цепи;
9. Тумблер предварительной установки напряжения на жестких внешних характеристиках;
10. кнопка "Пуск", "Стоп";
11,12. Разъёмы для подключения сварочных кабелей "+" и "-";
13. Разъём для подключения автомата;
14. Блок управления.

+ Технические характеристики

Наименование параметра Значение
Напряжение питающей сети блока управления, В 3х380
Частота питающей сети, Гц 50
Номинальный сварочный ток, А 1250
Первичный ток при номинальной нагрузке, А, не более 155
Потребляемая мощность, КВА, не более 102
Напряжение холостого хода, В, не более 85
Пределы регулирования сварочного тока, А
(ПВХ/ЖВХ*) 		200-1250
250-1250
Номинальное рабочее напряжение, В 60
Пределы регулирования рабочего напряжения, В
(ПВХ/ЖВХ) 		28-60
26-56
Крутизна наклона жестких внешних вольтамперных характеристик, В/А 0,03
Отношение тока короткого замыкания к номинальному току на ПВХ 1,45
Номинальная продолжительность работы, ПВ,% 60
Полный средний срок службы, лет, не менее 5
Коэффициент полезного действия, % не менее 79
Габариты , ДхШхВ, мм 1060x690x1020
Масса, кг, не более 530
* ПВХ- Падающие внешние характеристики, ЖВХ- Жесткие внешние характеристики
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

Cкачать подробное описание в формате PDF
