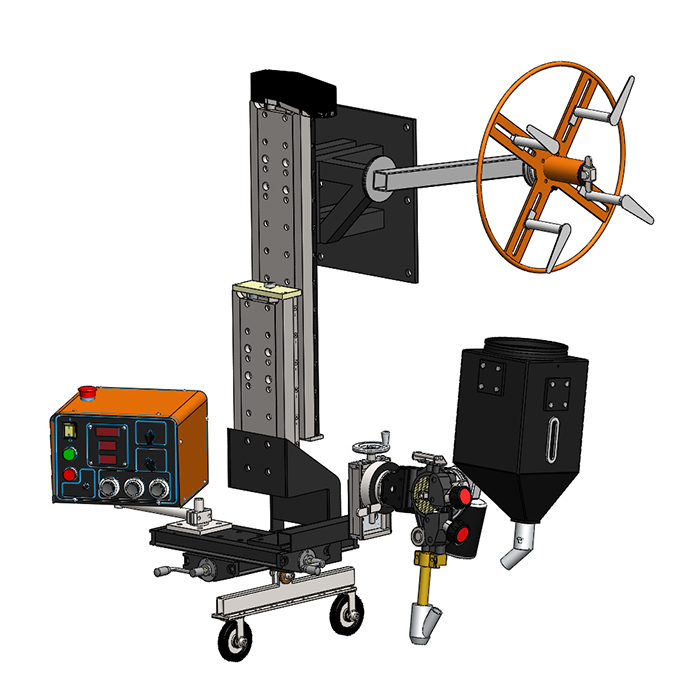

Головка сварочная ГДФ-1251 с.2 для сварки поворотных кольцевых швов под слоем флюса | Нажмите, чтобы увеличить |
НАЗНАЧЕНИЕ
Сварочная головка предназначена для дуговой автоматической сварки сплошной и порошковой проволокой различных диаметров под слоем флюса поворотных стыков труб. Сварочная головка имеет устройство, позволяющее отслеживать колебание трубы по диаметру. Головка может быть использована в составе сварочного автомата на трубосварочных базах ПАУ и БТС. Головка изготовлена для замены сварочной головки ГДФ – 1001 и может устанавливаться в кабину сварщика на штатные места крепления. Дополнительно может поставляться подающий механизм для сварки в среде защитных газов.
ОСНОВНЫЕ ОСОБЕННОСТИ
По сравнению со сварочными головками ГДФ 1001 и ГДФ-1251 серия 1 головка ГДФ-1251 серия 2 имеет следующие преимущества: • увеличен ход поперечного стыка суппорта до 200 мм; • установлен дополнительный вертикальный суппорт, с ходом 60мм для изменения вылета сварочной проволоки во время сварки обечаек большой толщины; • предусмотрена возможность установки различных типов блоков управления, в том числе блока БУ-20 с функцией слежения за током на дуге и предустановкой сварочных параметров; • возможность управления вращением обечайки и всем сварочным процессом с одного пульта управления; • уменьшена масса сварочной головки, что упрощает процесс монтажа и демонтажа; • возможность осевой и боковой подачи флюса; • предусмотрена функция сварки в среде защитных газов; • полностью изолированный токоподвод; • предусмотрена возможность установки системы слежения за стыком; • возможна установка системы контроля наличия флюса. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питающей сети при частоте 50 Гц, В | 3х380 |
Напряжение холостого хода, В, не более | 55 |
Номинальный сварочный ток при ПВ=100%, А | 1000 |
Пределы регулирования сварочного тока, А | 200-1000 |
Диаметр электродной проволоки, мм | 3,0-5,0 |
Пределы регулирования скорости подачи электродной проволоки, м/ч | 12-230 |
Пределы регулирования времени растяжки дуги, с | 0,1-2,0 |
Угол вертикального поворота сварочной головки вдоль продольной оси, град | +45 -30 |
Напряжение питания сварочного головки при частоте 50 Гц, В | 42 |
Мощность, потребляемая сварочным автомата, ВА, не более | 400 |
