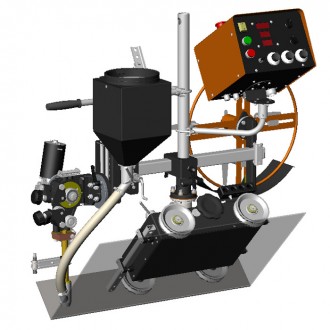

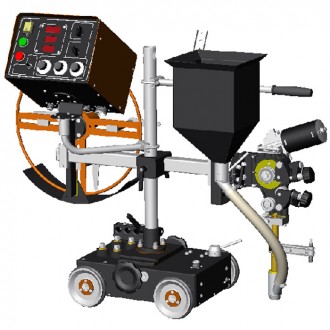

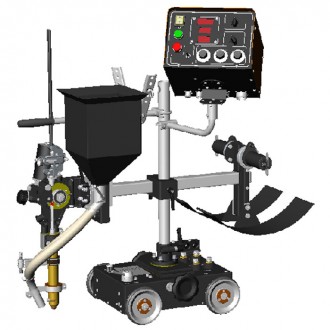

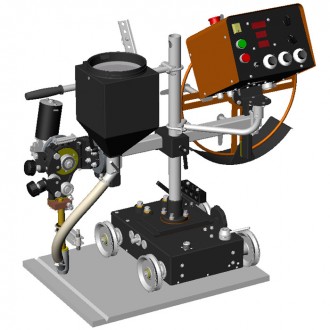

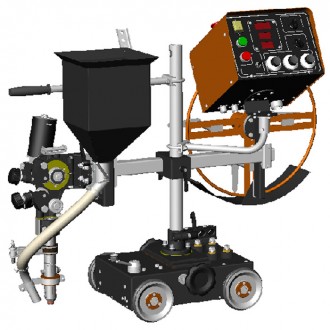

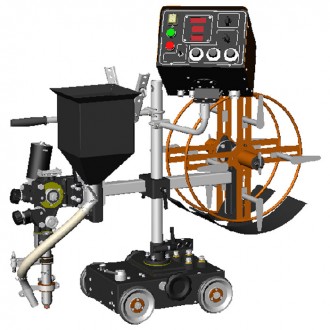

Автомат для дуговой сварки плавящимся электродом АДФ-1000 У3 с плавным регулированием скорости подачи электродной проволоки и скорости сварки, предназначен для автоматической электродуговой сварки плавящимся электродом под слоем флюса однопроходных и многопроходных соединений внахлест, угловых, тавровых, а также стыковых соединений с разделкой и без разделки кромок. |
|
Автомат изготавливается в трех основных модификациях:
|
|
Базовой модификацией принят автомат для сварки под слоем флюса (SAW). Модификация автомата и комплект поставки согласовываются при заключении договора на поставку. Комплект поставки указывается на ярлыке, закрепляемом на упаковке изделия. |
|
Исполнения Автомата для дуговой сварки АДФ-1000 |
|
• Базовое - для сварки проволокой ø3,0-5,0 мм под слоем флюса, в правостороннем исполнении;
|
|
Комплекты Автомата для дуговой сварки АДФ-1000 |
|
|
• Комплект для сварки “в лодочку” (для базового автомата);
|
• Комплект токоподвода TWIN MIN - Для сварки расщепленной дугой проволоками ø1,2-2,0 мм под слоем флюса (для автомата в левостороннем исполнении);
|
|
Более подробно об автомате для дуговой сварки АДФ-1000, его исполнениях, комплектациях, узлах, запасных деталях и приспособлениях можно узнать из буклета, который доступен для скачивания по ссылке ниже, после таблицы характеристик. |
|
|
Технические характеристики |
|||
| Наименование параметра | Значение | ||
| SAW | TWIN | GMAW | |
| Напряжение питающей сети при частоте ~50Гц, В | 3х3801) | ||
| Напряжение холостого хода, В, не более | 551) | ||
| Номинальный сварочный ток при ПВ=100%, А | 10001) | ||
| Пределы регулирования сварочного тока, А | 200-10001) | ||
| Диаметр электродной проволоки, мм | 2,0-5,0 | 1,2-2,0 | 1,2-2,0 |
|
Пределы регулирования скорости подачи электродной проволоки, м/ч:
• передаточное отношение редуктора подающего механизма i=2 • передаточное отношение редуктора подающего механизма i=4 • передаточное отношение редуктора подающего механизма i=8 |
0-900 0-450 0-225 |
||
| Пределы регулирования скорости сварки, м/ч | 12-80 | ||
| Угол вертикального поворота сварочной головки вдоль продольной оси автомата |
+45°
–30° |
||
| Угол поворота сварочной головки перпендикулярно оси сварочного шва | ± 45° | ||
| Ход горизонтального суппорта тележки, мм | 60 | ||
| Ход вертикального суппорта сварочной головки, мм | 120 | ||
| Угол горизонтального поворота сварочной головки относительно вертикальной оси автомата | ±90° | ||
| Межосевое расстояние колес, мм | 293,5 | ||
|
Колесная колея, мм::
• на стальных и обрезиненных колесах с направляющими канавками • на обрезиненных колесах без канавок |
365 342 |
||
| Напряжение питания сварочного трактора при частоте ~50Гц, В | 42 | ||
| Мощность привода перемещения тележки, Вт | 100 | ||
| Мощность привода подачи проволоки, Вт | 250 | ||
| Мощность, потребляемая сварочным автоматом, Вт, не более | 400 | ||
| Максимальная масса кассеты с проволокой, кг | 30 | 2х30 | 30 |
| Емкость бункера для флюса, дм3 | 6; 10 | --- | |
| Габаритные размеры (ДхШхВ), мм | 990х550х880 2) | ||
| Масса автомата с блоком управления, без проволоки и флюса, кг | 602) | ||
| 1) Значения технических параметров приведены при комплектовании автомата выпрямителем ВДУ-1250 У3. | |||
| Значения технических параметров приведены для автомата в базовом исполнении (SAW), значения технических параметров могут изменяться в зависимости от вида сварки и комплектации автомата. Технические характеристики блока управления сварочного автомата см. в паспорте блока управления. Технические характеристики сварочного источника, питающего автомат, см. в его паспорте. | |||
