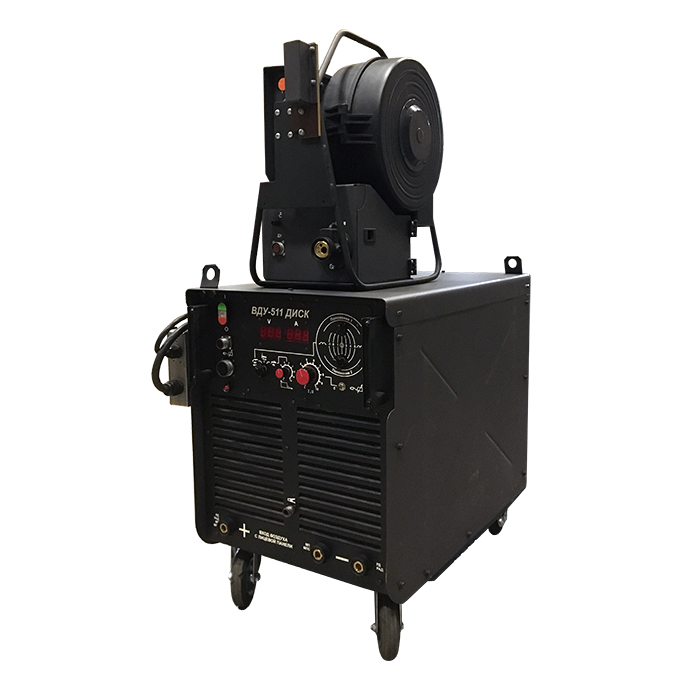

ВДУ-511 ДИСК и ПДГО-511 | Нажмите, чтобы увеличить |
Выпрямитель сварочный ВДУ-511ДИСК в комплекте с подающим механизмом ПДГО-511 позволяют вести механизированную сварку всеми видами проволок как сплошного сечения, так и порошковыми. .
Специально для сварки труб и трубных узлов самозащитными проволоками согласно требования нормативной документации ПАО Газпром и ПАО Транснефть в данном комплекте реализована возможность переключения режима сварки и индуктивности во время сварки с курка на горелке.
Расширенный диапазон регулировки индуктивности (7 положений) позволяет добиваться оптимальной глубины проплавления и формы шва в зависимости от используемого типа проволоки.
Предустановка значений индуктивности в сварочном контуре осуществляется с лицевой панели источника. Предустановка режимов сварки осуществляется на подающем механизме.
Технические характеристики выпрямителя сварочного ВДУ-511 ДИСК | |||
Наименование параметра | Значение для режима сварки | ||
РД | РАД | МП,МПГ, МАДП, МПС | |
Номинальное напряжение питающей сети трехфазного переменного тока частотой 50 Гц, В | 3x380 | ||
Номинальный сварочный ток, при ПН=60% и длительности цикла 10 мин. *, A | - | - | 500 |
Hоминальное рабочее напряжение, B | - | - | 39 |
Hапряжение холостого хода, не более, B | 55 | ||
Сварочный ток при ПН=100%, A | 400 | ||
Наименьший сварочный ток, не более, A | 30 | 30 | 50 |
Наибольший сварочный ток, не менее, A | 400 | 400 | 500 |
Пределы регулирования рабочего напряжения **, B | 21,2-36 | 11,2-26 | 16,5-39 |
Коэффициент полезного действия, %, не менее | 80 | ||
Потребляемая мощность, при номинальном токе, кВА, не более | 23 | 24 | 29 |
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), A |
63 | ||
Габаритные размеры (длина х ширина х высота), мм | 865 х 570 х 860 |
Технические характеристики подающего механизма ПДГО-511 | |||
Наименование параметра | Значение | ||
Напряжение питающей сети переменного тока частотой 50 Гц, В | 27 | ||
Номинальный сварочный ток при ПВ=60% и длительности цикла 5 мин, А* | 500 | ||
Номинальное сварочное напряжение, В* | 39 | ||
Пределы регулирования сварочного тока, А* | 50-500 | ||
Диаметр стальной сплошной проволоки, мм | 0,8-1,6 | ||
Диаметр порошковой проволоки, мм | 0,8-2,0 | ||
Пределы регулирования скорости подачи электродной проволоки, м/ч (м/мин) | 60-960 (1-16) | ||
Пределы регулирования времени предварительной продувки газа, сек | 0,2-10 | ||
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), сек | 0,2-10 | ||
Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), сек | 0,1-0,5 | ||
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), сек | 0,5-4,0 | ||
Габаритные размеры (длина х ширина х высота), мм | 430х290х540 | ||
Масса, кг, не более | 17 |
