Сварочно-сборочные столы Forster
Сварочно-сборочные столы Forster

Cварочные столы воплощают высочайшее качество, универсальность и долгий срок службы для сварочных работ.Конструкция сварочного стола патентированная и многократно отмеченная наградами и призами.


ОСНОВНЫЕ ОСОБЕННОСТИ



● Модульная конструкция
● Точность позиционирования и фиксации свариваемых деталей
● Наличие Т паза для крепления фиксирующих приспособлений
● Большой выбор фиксирующих приспособлений



Система сварочных столов Forster объединяет преимущества традиционной фиксационной плиты с Т-образными пазами и специальные требования сварочной техники. Зажимные и фиксационные элементы обслуживаются исключительно легко и просто благодаря их логически понятной функциональности.
Для переработки стали используется самый оптимальный материал для грубых сварочных работ - серый чугун.
Для тонкой переработки нержавеющей стали используется высокопрочный сплав Al/Cu в качестве неферритовой поверхности стола.



Точность
Стол и прямоугольные упоры выполнены из стали и отвечают всем стандартам точности. В действительности, плоскость и углы отвечают стандартам «Н»Ппрофиля (имеющий в поперечном разрезе профиль буквы Н) и соответствуют требованиям ISO 2768 Т2. Отдельные балки поверхности стола являются взаимозаменяемыми, поскольку имеют допуск +/- 0.05 мм.

Измерение и позиционирование
На поверхности стола выгравирована сетка с размером клетки 100 мм х 100 мм для того чтобы выравнивать в прямом направлении отрезки и углы. Части собираются в любом углу стола при помощи боковых упоров и передних упоров, расположенных на кромках стола. Длина и ширина деталей, которые обычно не соответствуют параметрам сетки, могут легко быть заданы благодаря неограниченно регулируемому стальному прямоугольному упору.

Почему именно литые балки с пазами?
Балки с пазами наподобие тех, что используются во фрезерных станках, подтвердили свои преимущества за годы использования в сварочных мастерских. Тем не менее, часто отсутствуют полосы подходящего размера, нет нужных фиксаторов или зажимных приспособлений. Наша модульная система позволяет собирать широкое разнообразие форм из литых полос, что дает Вам возможность выполнить практически любое задание.




Наиболее важным фактором затрат при выполнении сварной конструкции является не сварочный шов, на него приходится в среднем лишь 15 % рабочего времени. 85 % составляет подсобное время, необходимое для точного расположения частей по углу и размеру, для измерения, рихтовки, коррекции и механической подгонки узлов. Использование прецизионной опоры для выполнения сварного узла в комбинации с соответствующими зажимными и фиксационными элементами даёт здесь большой эффект даже при единичном изделии.

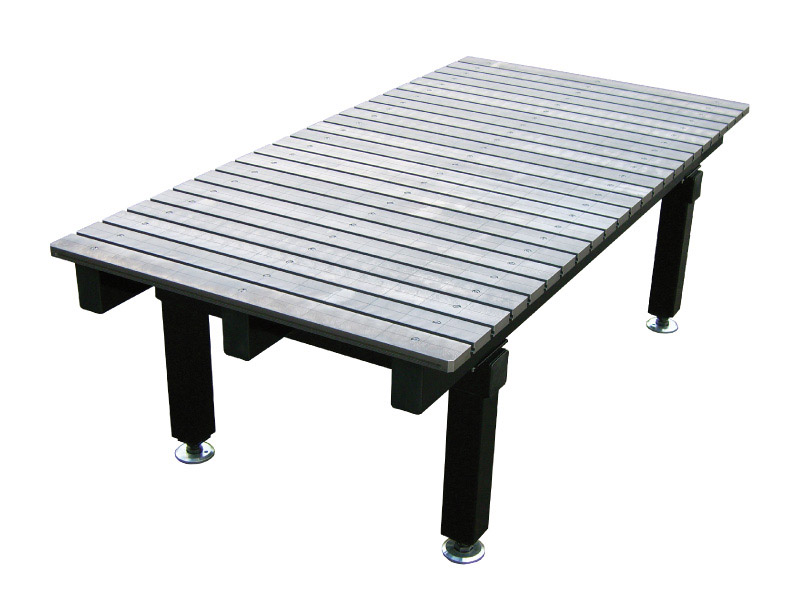

Основой нашего сварочного стола является плоскость стола, состоящая из направляющих из серого чугуна (или Al/Cu), составляющих в совокупности уникальную систему пазов.

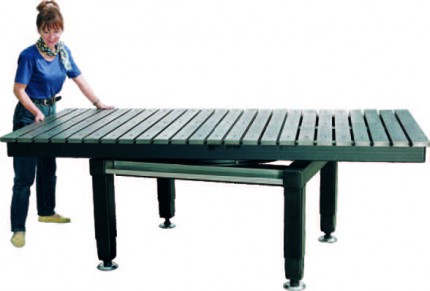

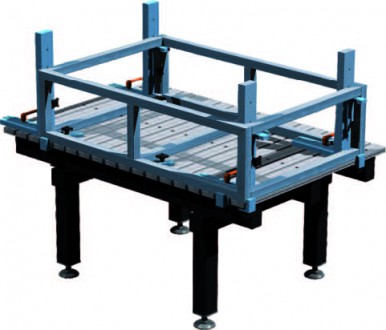

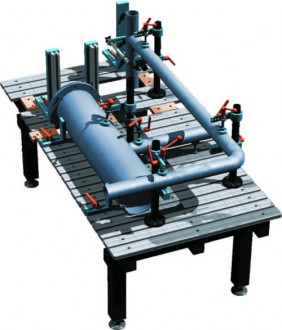

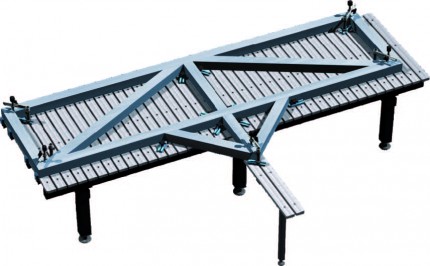

Основным преимуществом Т-образного паза является возможность бесступенчатого позиционирования всех зажимных и фиксационных элементов в любой точке стола, что особенно удобно при работе с корпусами и рамами. При этом наши направляющие с Т-образными пазами дают возможность трансформировать поверхность стола по своему желанию, открывать определённые участки стола, чтобы просунуть выступающие части, перемещать направляющие с пазами в поперечном направлении для расширения стола или устанавливать их с торцовой сторон, а также заменять при сильном повреждении или износе.

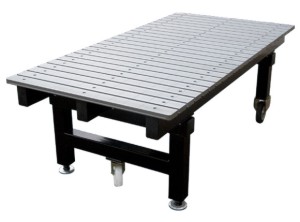

СВАРОЧНЫЕ СТОЛЫ ДЛЯ ПЕРЕРАБОТКИ СТАЛИ

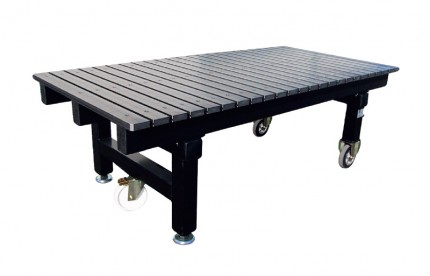

Поверхности столов из серого чугуна с Т-образными пазами в течении десятилетий зарекомендовали себя как оптимальная опора для выполнения сварочных работ. Они отличаются меньшим прилипанием сварочных брызг по сравнению со сталью, а также стабильностью формы при нагревании.



3000x1500x810 мм
3000x1200x810 мм
2400x1200x810 мм
2000x1000x810 мм
1800x1200x810 мм
1000x1200x810 мм

GG 25 Артикул 1108
GG 25 Артикул 1109
GG 25 Артикул 1110
GG 25 Артикул 1115
GG 25 Артикул 1120
GG 25 Артикул 1130

3000x1500x810 мм
3000x1200x810 мм
2400x1200x810 мм
2000x1000x810 мм
1800x1200x810 мм
1000x1200x810 мм

Al/Cu Артикул 1308
Al/Cu Артикул 1309
Al/Cu Артикул 1310
Al/Cu Артикул 1315
Al/Cu Артикул 1320
Al/Cu Артикул 1330

макс. сосредоточенная нагрузка: 1500 кг
макс. поверхностная нагрузка: 3000 кг

макс. сосредоточенная нагрузка: 1500 кг
макс. поверхностная нагрузка: 1500 кг

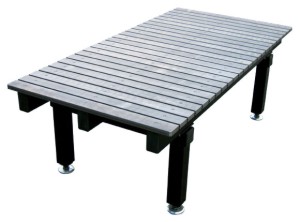

СВАРОЧНЫЕ СТОЛЫ ДЛЯ ПЕРЕРАБОТКИ НЕРЖАВЕЮЩЕЙ СТАЛИ



Квалифицированная переработка нержавеющих сталей требует последовательного отделения ферритовых материалов, для чего необходим соответствующий рабочий и сварочный стол, так как уже мельчайшие прилипшие частицы и царапины на поверхности могут вызвать коррозию.

Здесь хорошо зарекомендовали наши сварочные столы с поверхностью из алюминиево-медного сплава. Зажимные элементы также оборудованы прижимными частями из бронзы, а фиксационные элементы выполнены из алюминия.


3000x1500x810 мм
3000x1200x810 мм
2400x1200x810 мм
2000x1000x810 мм
1800x1200x810 мм
1000x1200x810 мм
GG 25 Артикул 1008
GG 25 Артикул 1009
GG 25 Артикул 1010
GG 25 Артикул 1015
GG 25 Артикул 1020
GG 25 Артикул 1030
3000x1500x810 мм
3000x1200x810 мм
2400x1200x810 мм
2000x1000x810 мм
1800x1200x810 мм
1000x1200x810 мм
Al/Cu Артикул 1208
Al/Cu Артикул 1209
Al/Cu Артикул 1210
Al/Cu Артикул 1215
Al/Cu Артикул 1220
Al/Cu Артикул 1230
макс. сосредоточенная нагрузка: 1000 кг
макс. поверхностная нагрузка: 3000 кг
макс. сосредоточенная нагрузка: 1000 кг
макс. поверхностная нагрузка: 2500 кг


ВАРИАНТЫ ФИКСИРУЮЩИХ ПРИСПОСОБЛЕНИЙ

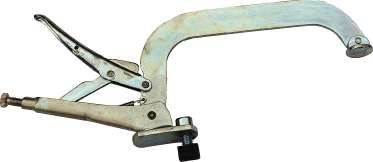

Зажимной рычаг
   (Ø 30 mm)

Зажимная стойка
   (Ø 30 x 350 мм)

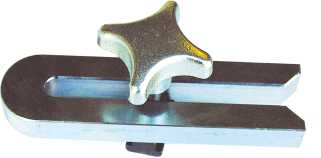

Плоский зажим

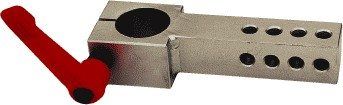

Зажимной рычаг
   (Ø 50 мм)

Опорный рычаг
   (Ø 50 мм)

Вертикальная стойка
   (Ø 50 x 900 мм)

Кромочный упор
   (70 мм)

Кромочный упор
   (200 мм)

Плоский упор
   (170 x 40 x 20 мм)

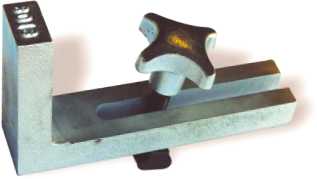

Упорный угольник
   (100 x 170 мм)

Упорный угольник
   (170 x 170 мм)

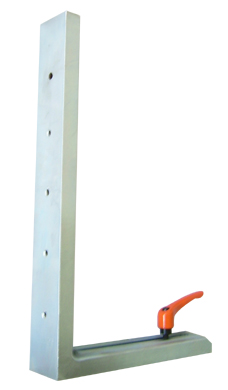

Упорный угольник
   (600 x 350 мм)

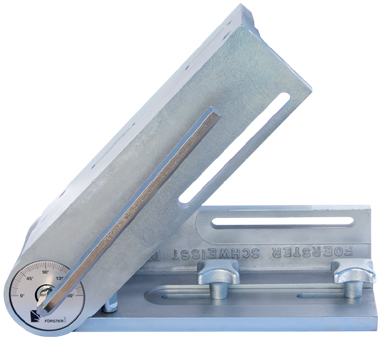

Бесступенчато
   регулируемый угольник
   (600 x 350 мм)

Призматическая опора
   (Ø 60 мм)
