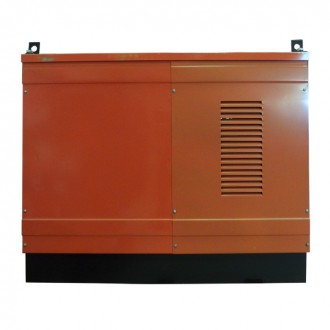

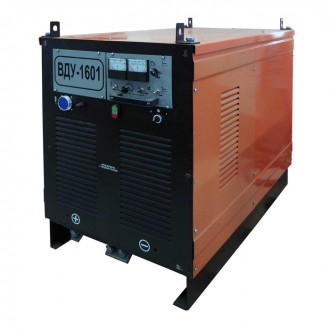

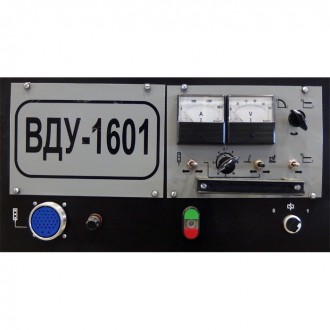

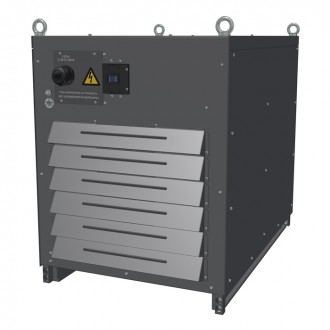

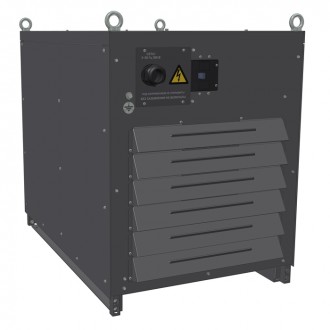

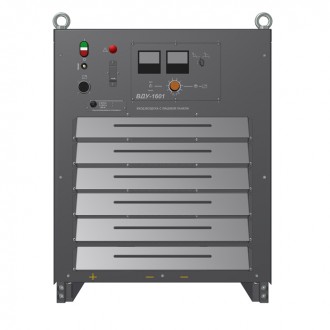

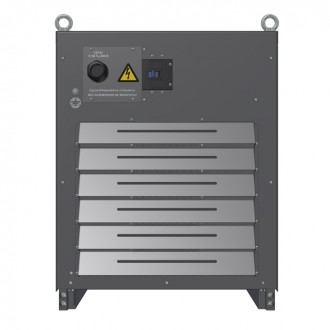

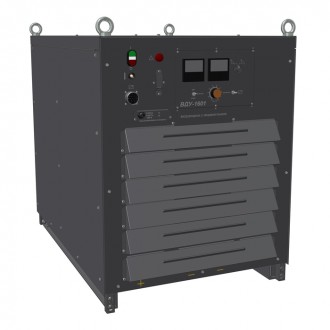

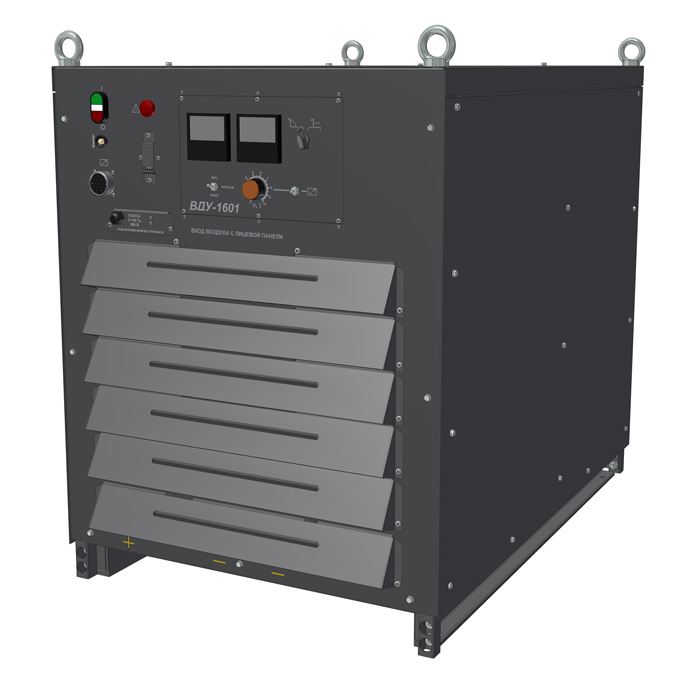

Выпрямитель для дуговой сварки ВДУ-1601 | Нажмите, чтобы увеличить |
Выпрямитель для дуговой сварки ВДУ-1601
Выпрямитель сварочный ВДУ-1601 предназначен для комплектации автоматов для сварки под слоем флюса и в среде углекислого газа проволокой, прутком или электродом до 6 мм в диаметре и обладает падающими и жесткими внешними характеристиками.
Сварка проволокой, прутком или электродом свыше 6 мм в диаметре возможна только на падающей внешней характеристике с блокировкой возможности включения жесткой характеристики и по согласованию с АО НПФ "ИТС".
Технические характеристики | |
Наименование параметра | Значение |
Номинальное напряжение питающей сети трехфазного тока, В при частоте 50 Гц | 380 |
Первичный ток при номинальной нагрузке, А, не более | 200 |
Первичная мощность, КВА, не более | 132 |
Напряжение холостого хода, В, не более | 85 |
Пределы регулирования сварочного тока, А (ПВХ/ЖВХ)* |
250-1600 ------------- 300-1600 |
Номинальное рабочее напряжение, В | 56 |
Пределы регулирования рабочего напряжения, В (ПВХ/ЖВХ)* |
30-56 -------- 30-56 |
Отношение тока короткого замыкания к номинальному току на ПВХ | 1,45 |
Крутизна наклона жестких внешних вольтамперных характеристик, В/А | 0,03 |
Номинальная продолжительность работы, ПВ,% | 100 |
Коэффициент полезного действия, % не менее | 79 |
Полный средний срок службы, лет, не менее | 5 |
Габаритные размеры, мм, не более: длина ширина высота |
1215 690 1025 |
Масса, кг, не более | 655 |
* ПВХ – Падающая внешняя характеристика, ЖВХ – Жёсткая внешняя характеристика |
