ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ МАГМА-315

Выпрямитель для дуговой сварки МАГМА-315 предназначен для следующих видов сварки:

• ручной и автоматической сварки неплавящимся электродом в среде инертных газов (режим РАД [TIG]) черных и цветных металлов (кроме алюминия);

• ручной дуговой сварки (режим РД [MMA]) на постоянном токе углеродистых и легированных сталей электродами с основным, рутиловым и целлюлозным покрытием диаметром от 1,5 мм до 6 мм;

• резки и строжки металла угольными или металлическими электродами [CAC-A];

• полуавтоматической сварки (режим МП [MIG/MAG]) и наплавки (совместно с подающим механизмом) сплошной электродной проволокой диаметром от 0,6 до 1,6 мм (в том числе стальной, нержавеющей и алюминиевой поволокой) в среде активных и инертных газов;

• полуавтоматической сварки и наплавки (совместно с подающим механизмом) порошковой электродной поволокой диаметром до 2,4 мм самозащитой и/или в среде активных и инертных газов (режим МПС, МПСН [FCAW-S]).

ОСНОВНЫЕ ОСОБЕННОСТИ

  Разработка НПФ «ИТС»
  и НПП ФЕБ
• Выпрямитель имеет универсальные внешние характеристики.
• Питание выпрямителя может осуществляться как от промышленной сети переменного тока, так и от автономного источника.

• Выпрямитель оснащен защитным каркасом, выполненным из стальной трубы. Каркас защищает корпус и органы управления от возможных боковых ударов и падения. • Компоновка узлов выпрямителя выполнена таким образом, что охлаждающий воздух проходит сквозь аппарат. Причём внутри аппарат разделён на две зоны, "грязную" и "чистую", В "грязной зоне" находятся все термонагруженные элементы (радиаторы, трансформаторы и дроссели). В "чистой зоне" располагается управляющая электроника. Таким образом, грязь и пыль, попадающая с потоком воздуха, не откладывается на платы управления, что значительно продлевает срок службы сварочного выпрямителя.
• На панели управления сварочного выпрямителя расположены дискретные светодиодные индикаторы, два трехразрядных семисегментных индикатора, кнопки выбора режимов и ручка установки параметров.

Сварочные режимы

ЭЛЕКТРОД – ОСНОВНОЙ [MMA]

ЭЛЕКТРОД – ЦЕЛЛЮЛОЗНЫЙ [MMA]

Режим ручной сварки штучными электродами с основным покрытием.
Сварочный ток устанавливается плавно от 5 до 350 А с шагом 1 А. Предварительная установка тока отображается на цифровом индикаторе. Точность установки сварочного тока ±1 А.
Режим имеет следующие дополнительные параметры:
    - наклон выходной характеристики 1,5 В/А. Возможна регулировка наклона в пределах 1-2 В/А;
    - напряжение холостого хода в процессе сварки 65 В. Задается в пределах 50-85 В;
    - безопасный режим: напряжение холостого хода в отсутствии сварки снижается ниже 12 В через 0,3 сек по окончанию процесса. Время может быть установлено от 0,2 до 12,5 сек;

- "Горячий Старт" [HOT START] обеспечивает увеличение тока в начале сварки на заданное время. Режим предназначен для облегчения возбуждения дуги и формирования сварочной ванны. Величина тока устанавливается от 0 до 100% сварочного тока, а время от 0,1 до 3,0 сек;
-"Форсирование Дуги" [ARC FORCE] обеспечивает увеличение сварочного тока при уменьшении дугового промежутка и в коротком замыкании. Режим предназначен для уменьшения вероятности залипания электрода и увеличения проплавляющей способности дуги. Увеличение тока устанавливается от 0 до 100% сварочного тока;
-"Антизалипание" [ANTISTICK] обеспечивает уменьшение тока выпрямителя при коротком замыкании, если оно длится более 0,8 сек;
- управление сварочным выпрямителем может осуществляться от пульта дистанционного управления (ПДУ). 		Режим ручной сварки штучными электродами с целлюлозным или рутиловым покрытием.
Сварочный ток устанавливается плавно от 5 до 350 А с шагом 1 А. Предварительная установка тока отображается на цифровом индикаторе. Точность установки сварочного тока 1 А.
Режим имеет следующие дополнительные параметры:
    - наклон выходной характеристики 1 В/А. Возможна регулировка наклона в пределах 0,4-1,5 В/А;
    - напряжение холостого хода в процессе сварки 65 В. Задается в пределах 50-85 В;
    - безопасный режим: напряжение холостого хода в отсутствии сварки снижается до ниже 12 В через 0,3 сек по окончанию процесса. Время может быть установлено от 0,2 до 12,5 сек;

- "Горячий Старт" [HOT START] обеспечивает увеличение тока в начале сварки на заданное время. Режим предназначен для облегчения возбуждения дуги и формирования сварочной ванны. Величина тока устанавливается от 0 до 100% сварочного тока, а время от 0,1 до 3,0 сек;
-"Форсирование Дуги" [ARC FORCE] обеспечивает изменение наклона выходной характеристики. Режим предназначен регулирования проплавляющей способности дуги. Изменение устанавливается от минус 99% до плюс 99%, что соответствует наклонам 0,4-1,5 В/А;
-"Антизалипание" [ANTISTICK] обеспечивает уменьшение тока выпрямителя при коротком замыкании, если оно длится более 0,8 сек;
- управление сварочным выпрямителем может осуществляться от пульта дистанционного управления (ПДУ).


ЭЛЕКТРОД – НЕПЛАВЯЩИЙСЯ [TIG]

ЭЛЕКТРОД – СПЛОШНОЙ [MIG/MAG, GMAW]

Режим сварки неплавящимся электродом в среде защитных газов.
Сварочный ток устанавливается плавно от 5 до 350 А с шагом 1 А. Предварительная установка тока отображается на цифровом индикаторе. Точность установки сварочного тока 1 А.
Режим имеет следующие дополнительные параметры:
    -наклон выходной характеристики 2 В/А;

-"Liftarc" [LIFT ARC] - контактный способ зажигания дуги. Дуга зажигается мгновенно и автоматически, при этом исключается попадание вольфрамовых вкраплений в металл сварного шва; (необходимо установить электрод сварочной горелки на свариваемое изделие, затем произвести нажатие кнопки горелки с целью включения процесса сварки, после чего оторвать электрод от свариваемой поверхности. В момент отрыва происходит зажигание дуги. Поскольку ток, протекающий через контакт электрода и свариваемого изделия, имеет величину не более 20 А, то в этом случае не возникает искры и не происходит вкраплений;)
-после возбуждения дуги сварочный ток нарастает от 20 А до установленной величины сварочного тока за установленное время. Время нарастания тока может быть установлено от 0,1 до 10 сек;
-при завершении сварки, сварочный ток плавно уменьшается с установленной величины до нуля за установленное время;
-безопасный режим: напряжение холостого хода в отсутствии сварки снижается до 12 В через 0,3 сек по окончании процесса. Время может быть установлено от 0,2 до 2,5 сек. 		Режим полуавтоматической сварки сплошным электродом (проволокой) в среде активных и инертных газов.
Сварочное напряжение устанавливается плавно от 12 до 45 В, с шагом 0,1 В. Предварительная установка напряжения отображается на цифровом индикаторе.
Режим имеет следующие дополнительные параметры:
    -"Индуктивность" обеспечивает управление сварочным процессом, меняя соотношение между "мягкостью" и устойчивостью переноса металла;
    -режим "Поджиг" обеспечивает надежное возбуждение сварочной дуги с первого отстрела сварочной проволоки;
    -режим "Завершение сварки" обеспечивает завершения сварочного процесса без образования капли на конце сварочной проволоки;
    -управление сварочным выпрямителем осуществляется от внешнего подающего механизма.

ЭЛЕКТРОД – ПОРОШКОВЫЙ [MIG/MAG, GMAW]

Режим полуавтоматической сварки порошковым самозащитным электродом (проволокой).
Сварочное напряжение устанавливается плавно от 12 до 45 В, с шагом 0,1 В. Предварительная установка напряжения отображается на цифровом индикаторе.
Режим имеет следующие дополнительные параметры:
    -"Индуктивность" обеспечивает управление сварочным процессом меняя динамическую характеристику сварочного выпрямителя;
    -режим "Поджиг" обеспечивает надежное возбуждение сварочной дуги с первого отстрела сварочной проволоки;
    -режим "Завершение сварки" обеспечивает завершения сварочного процесса без образования капли на конце сварочной проволоки;
    -управление сварочным выпрямителем осуществляется от внешнего подающего механизма.

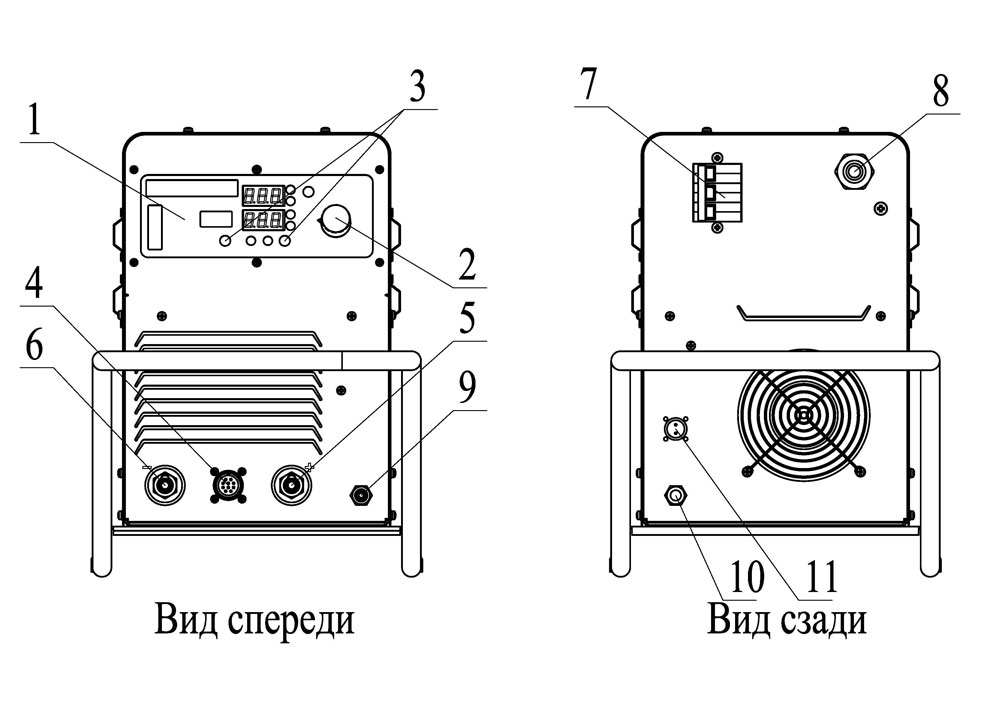

Расположение элементов на панелях выпрямителя

1. Панель индикации и управления;
2. Ручка "УСТАНОВКА ЗНАЧЕНИЙ ПАРАМЕТРОВ". Позволяет устанавливать численные значения параметров сварочного процесса;
3. Кнопки "ВЫБОР СВАРОЧНОГО РЕЖИМА" и "ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ";
4. Разъем для подключения кабеля от пульта ДУ;
5. Силовой разъем "+" для подключения сварочного кабеля;
6. Силовой разъем "-" для подключения сварочного кабеля;

7. Автоматический выключатель "СЕТЬ";
8. Устройство ввода сетевого кабеля;
9. Штуцер подачи защитного газа к горелке (только для режимов РАД и МП);
10. Штуцер подачи защитного газа от газовой арматуры (только для режимов РАД и МП);
11. Разъем для подключения подогревателя газа.

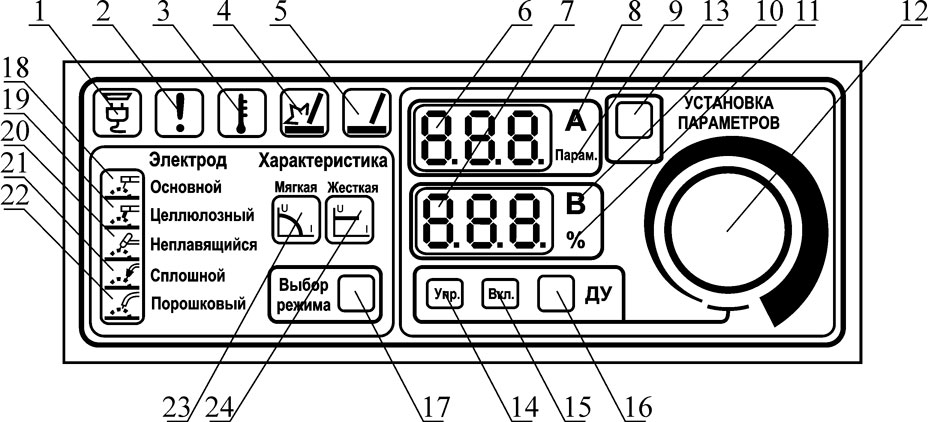

ПАНЕЛЬ ИНДИКАЦИИ И УПРАВЛЕНИЯ СВАРОЧНОГО ВЫПРЯМИТЕЛЯ

1-индикатор "СЕТЬ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда сетевое питание сварочного выпрямителя находится в норме и мигает, если сетевое питание выходит за допустимые пределы.

2-индикатор "АВАРИЯ".
Светодиодный индикатор красного цвета. Индикатор светится постоянно при возникновении условий, когда дальнейшая работа сварочного выпрямителя не возможна.

3-индикатор "ПЕРЕГРЕВ".
Светодиодный индикатор красного цвета. Индикатор светится постоянно при перегреве и во время остывания элементов силового инвертора.

4-индикатор "СВАРКА".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно в течение сварочного процесса.

5-индикатор "ГОТОВНОСТЬ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда на разъемах сварочного выпрямителя присутствует сварочное напряжение.

6-индикатор "ТОК/ПАРАМЕТР".
Трехразрядный семисегментный индикатор красного цвета. Индикатор отображает:
   • численное значение сварочного тока в течение сварочного процесса;
   • численное значение сварочного тока по окончанию сварочного процесса, мигая в течение пяти секунд;
   • численное значение установленного сварочного тока в режимах с падающими сварочными характеристиками;
   • буквенно-цифровые обозначения параметров сварочного процесса при их выборе;
   • буквенно-цифровые обозначения возникающих неисправностей сварочного выпрямителя.

11-индикатор "ПРОЦЕНТ".
Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор "ТОК/ВЕЛИЧИНА ПАРАМЕТРА" отображает численное значение параметров сварочного процесса.

12-ручка "УСТАНОВКА ЗНАЧЕНИЙ ПАРАМЕТРОВ"
механически связана с валом энкодера, и имеет вращение без ограничений в любом направлении. Ручка используется для установки численных значений параметров сварочного процесса. При вращении по часовой стрелке значение параметров увеличивается, против – уменьшатся.

13-кнопка "ВЫБОР ПАРАМЕТРА".
При нажатии на кнопку циклически выбираются параметры сварочного процесса для редактирования. Возврат к редактированию первого параметра осуществляется через 5 сек, если не происходит его редактирование.

14-индикатор "ВКЛ. ДИСТ.".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда управление сварочным выпрямителем и его включение осуществляется дистанционно (например: от пульта дистанционного управления).

15-индикатор "ВКЛ. МЕСТНО".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда управление сварочным выпрямителем осуществляется местно.

16-кнопка "ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ".
При нажатии кнопки сварочный выпрямитель переключается между дистанционным и местным режимами управления.

17-кнопка "ВЫБОР СВАРОЧНОГО РЕЖИМА".
При удержании кнопки свыше 3 секунд сварочный выпрямитель перейдет в режим выбора сварочного режима.



7-индикатор "НАПРЯЖЕНИЕ/ВЕЛИЧИНА ПАРАМЕТРА".
Трехразрядный семисегментный индикатор красного цвета. Индикатор отображает:
   • численное значение напряжения на сварочных разъемах выпрямителя;
   • численное значение сварочного напряжения по окончанию сварочного процесса, мигая в течение пяти секунд;
   • численное значение установленного сварочного напряжения в режимах с жесткими сварочными характеристиками;
   • численное значение выбранного параметра сварочного процесса при установке;
   • буквенно-цифровые обозначения возникающих неисправностей сварочного выпрямителя.

8-индикатор "АМПЕР".
Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор "ТОК/величина ПАРАМЕТРА" отображает численное значение сварочного тока.

9-индикатор "ПАРАМЕТР".
Светодиодный индикатор красного цвета. Индикатор должен светиться постоянно, когда индикатор "НАПРЯЖЕНИЕ/ПАРАМЕТР" отображает буквенно-цифровые обозначения параметров сварочного процесса.

10-индикатор "ВОЛЬТ".
Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор "НАПРЯЖЕНИЕ/ПАРАМЕТР" отображает численное значение сварочного напряжения.

18-индикатор "ЭЛЕКТРОД – ОСНОВНОЙ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки плавящимся электродом с основным покрытием.

19-индикатор "ЭЛЕКТРОД – ЦЕЛЛЮЛОЗНЫЙ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки плавящимся электродом с целлюлозным или рутиловым покрытием.

20-индикатор "ЭЛЕКТРОД – НЕПЛАВЯЩИЙСЯ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки неплавящимся электродом в среде инертных газов.

21-индикатор "ЭЛЕКТРОД – СПЛОШНОЙ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим полуавтоматической сварки плавящимся электродом в среде активных и инертных газов.

22-индикатор "ЭЛЕКТРОД – ПОРОШКОВЫЙ".
Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим полуавтоматической сварки плавящимся порошковым самозащитным электродом.

23-индикатор "МЯГКАЯ ХАРАКТЕРИСТИКА".

24-индикатор "ЖЕСТКАЯ ХАРАКТЕРИСТИКА".

+ Технические характеристики

Наименование параметра Значение
Режим РД Режим РАД Режим МП
Напряжение питающей сети, В 300-420
Частота питающей сети, Гц 3~50
Номинальный режим работы (ПВ) при цикле 10 мин., % 100
Номинальный сварочный ток в номинальном режиме, А 250 250 250
Наименьший сварочный ток, А 15 15 20
Наибольший сварочный ток, А 350 350 350
Пределы регулирования рабочего напряжения, В 20,6-34 10,6-24 15-31,5
Диаметр электрода, мм 1,5-6 0,8-8 0,6-1,6
Напряжение холостого хода, В 80
Напряжение холостого хода в Безопасном режиме (VRD), В 12 12 80
Регулирование сварочного тока плавное
Потребляемая мощность при номинальном токе, кВА, не более 22
Коэффициент полезного действия, %, не менее 89 74 85
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А 		63
Масса, кг 30
Габаритные размеры, мм
 без защитного каркаса
 с защитным каркасом
510x315x375
600x315x425
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
