Блок управления БУ-20 “БАРС”

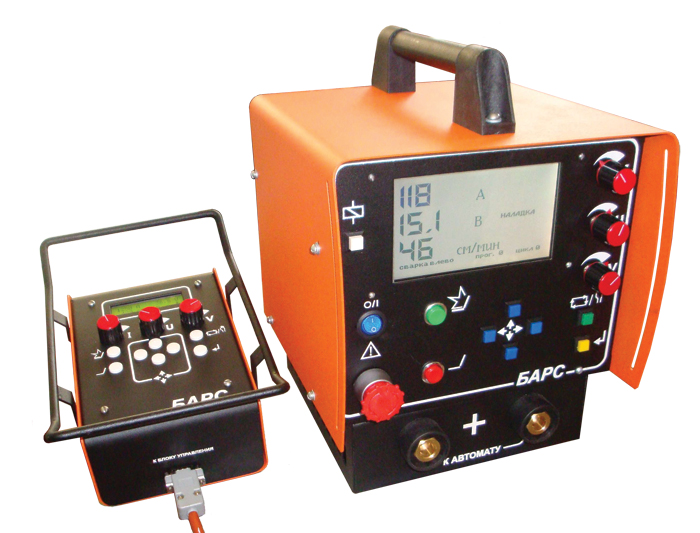

Блок управления БУ-20 “БАРС” Нажмите, чтобы увеличить

Блок управления сварочным процессом сварочного автомата (трактора) БУ-20 “БАРС” является полным преемником предшествующих ему блоков БУ-20, БУ-21. Блок выполнен на современной элементной базе с применением микропроцессоров.Блок является универсальным – в отличие от БУ-20, БУ-21, нет необходимости производить перенастройку при смене типа шунта, двигателя, редуктора, типа тележки или механизма подачи. Блок комплектуется пультом ДУ, оснащенного ЖКИ индикатором с индикацией сварочного тока, сварочного напряжения, скорости сварки и наличия связи с блоком. Все органы управления, расположенные на лицевой панели БУ-20 “БАРС”, продублированы на пульте ДУ (за исключением кнопок принудительного включения газового клапана и кнопки “ЗАПИСЬ”).


В основном меню ЖКИ индикатора блока отображаются:

• предварительно установленный с  варочный ток в амперах (от 0А до 1,25*Iном, где Iном – номинальный ток выбранного в инженерном меню датчика тока – шунта), или в процентах (от 0% до 100%) в режиме “Наладка” или измеренный сварочный ток в режиме “Работа” после нажатия кнопки “Пуск”;
• предварительно установленное сварочное напряжение в вольтах (от 15,0В до 100В), или в процентах (от 0% до 100%) в режиме “Наладка” или измеренное сварочное напряжение в режиме “Работа” после нажатия кнопки “Пуск”;

• предварительно установленная скорость перемещения тележки в см/мин (от 0 до Vmax, где

Vmax – расчетная максимальная скорость тележки по параметрам,установленным в инженерном меню) в режиме “Наладка”, или измеренная скорость тележки в режимах “Наладка” (при нажатия кнопки “Влево” или “Вправо”), или “Работа” – после нажатия кнопки “Пуск”;
• выбранное в служебном меню направление сварки (“Влево”, “Вправо” или “На месте”);
• номер программы;
• текущий номер сварочного цикла (если в менюпараметров выбрана сварка по циклу);
• режим работы – “Работа” или “Наладка”;
• служебное сообщение об активности пульта ДУ, если последний подключен и связь с пультом есть;
• скорость подачи сварочной проволоки в м/мин врежиме “Работа” после нажатия кнопки “Пуск”.

Меню параметров.
В меню параметров ЖКИ индикатора блока выбираются:
• номер программы (от 0 до 9);
• направление сварки (влево, вправо, на месте);
• тип поджига (чирком, с места);
• защитное покрытие (флюс, газ);
• стабилизация скорости подачи проволоки (по току, по напряжению);
• стабилизация сварочного напряжения (включено, выключено);
• инверсия экрана (включена, выключена);
• время предварительной продувки газового тракта (предварительная продувка – от 0,5 сек до 10 сек);
• время продувки газового тракта в конце сварки (защита сварочной ванны – от 0,5 сек до 30 сек);
• время заварки кратера (от 0 сек до 3,0 сек);
• время отжига проволоки (растяжка дуги – от 0,1 сек до 3,0 сек);
• количество вложенных циклов (от 0 до 8);
• номер вложенного цикла.
Навигация по параметрам производится при помощи кнопок “Вверх” / “Вниз”, выбор параметра – кнопками
“Влево” / “Вправо”1)



Меню параметров.

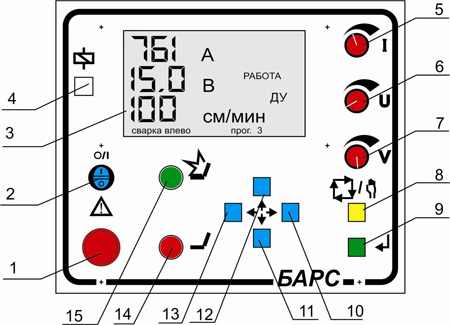

Назначение органов управления блока БУ-20 “БАРС”



1. кнопка аварийного отключения питания блока;
2. клавишный выключатель питания блока;
3. ЖКИ индикатор;
4. кнопка принудительного включения газового
клапана или заслонки устройства флюсоподачи;
5. энкодер регулировки сварочного тока;
6. энкодер регулировки сварочного напряжения;
7. энкодер регулировки скорости
тележки (скорости сварки);
8. кнопка “Работа/Наладка” – переключение режимов
“Работа”, “Наладка” из основного меню при
отсутствии сварки, нажатием этой же кнопки из
служебного меню производится чтение параметров
основного меню выбранной программы;
9. кнопка “Запись” – сохранение (перезапись)
программы в режиме “Наладка”;
10. кнопка “Вправо” – настроечное перемещение
тележки вправо в режиме “Наладка”;
11. кнопка “Вниз” – настроечное перемещение
сварочной проволоки вниз в режиме “Наладка”;
12. кнопка “Вверх” – настроечное перемещение
сварочной проволоки вверх в режиме “Наладка”;
13. кнопка “Влево” – настроечное перемещение
тележки влево в режиме “Наладка”;

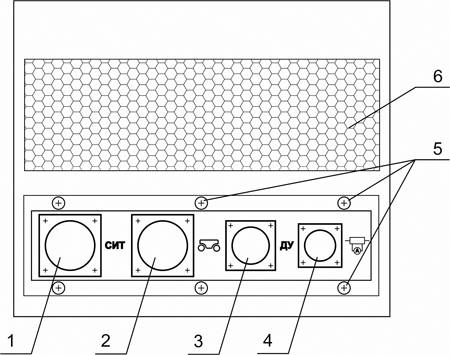

Назначение разъемов на блоке БУ-20 “БАРС”



1. разъем-штырь ШР32П12ЭШ1 для
подключения сварочного источника;
2. разъем-гнездо ШР32П12ЭГ1 для
подключения сварочного трактора;
3. разъем-гнедо 2РМД24Б10Г5В1 для подключения
пульта дистанционного управления;
4. разъем-гнездо ШР20П5ЭГ5 для
подключения токового шунта;
5. винты крепления панели с разъемами;
6. охладитель платы управления приводами.
7. Существует возможность, открутив винты перенести
панель разъемов с задней на нижнюю панель
блока (на нижней панели находится фальшпанель-
заглушка, идентичная панели разъемов).
