Роликовые опоры с антидрейфом (ОВА) | Нажмите, чтобы увеличить |

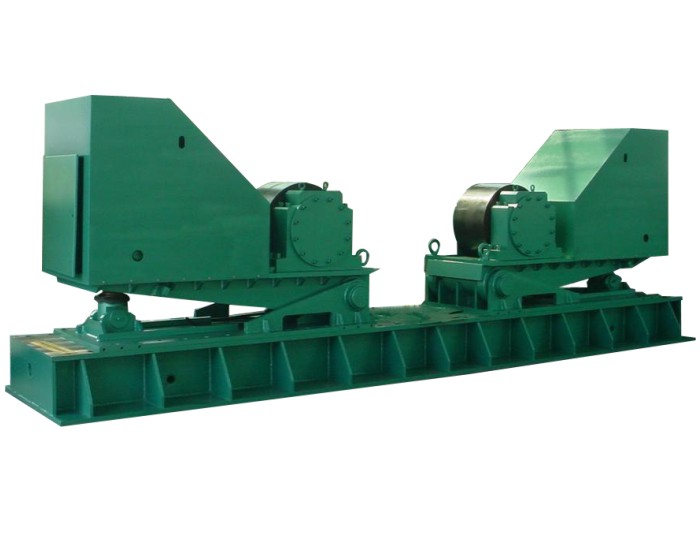

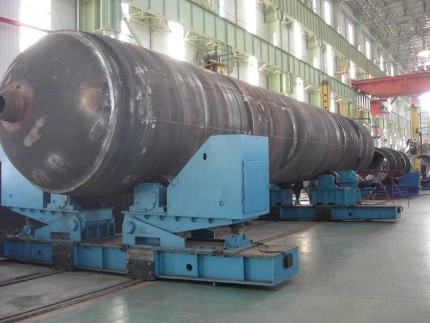

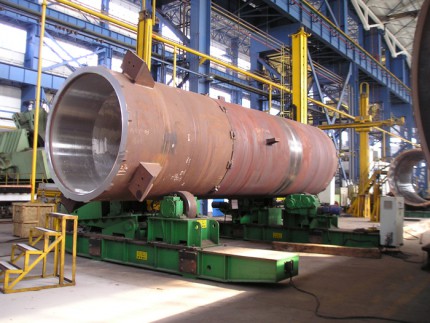

Опорный вращатель с антидрейфом ОВА предназначен для вращения особо тяжелых
цилиндрических изделий (нефтяные резервуары, цистерны, котлы) различных
диаметров со сварочной скоростью при автоматической, полуавтоматической и ручной
электродуговой сварке. Система антидрейфа практически полностью исключает
проскальзывание при вращении и предотвращает продольное смещение изделия во
время работы. Применение антидрейфа повышает эффективность работы и качество

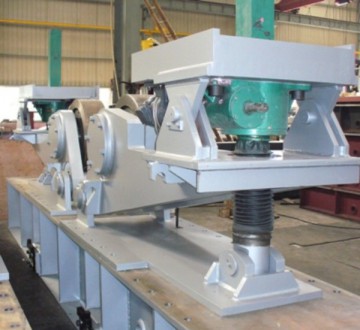

сварочного шва. Регулируемые роликовые опоры с антидрейфом ОВА состоят из
приводной и неприводной пар роликов, приводной системы, системы управления. При
установке опор на рельсы для возможного изменения расстояния между опорами
предусмотрено специальное зажимное крепление. ОВА обязательно поставляется в
комплекте со шкафом управления. Кабель управления, соединяющий шкаф управления и
ОВА, является неотъемлемой частью ОВА. Настоятельно рекомендуется использовать
промышленно изготовленный кабель управления. По заказу потребителя, опоры
комплектуется дополнительными запасными, монтажными частями и принадлежностями.
Установка расстояния между роликами ОВА под требуемый диаметр свариваемого
изделия осуществляется вручную (ступенчатая регулировка), перестановкой
пассивной роликовой опоры в соответствующие диаметру изделия пазы (в
соответствии с техническими параметрами).
• Материал роликов определяется заказчиком (полностью резиновые, обрезиненые,
полностью металлические, каучуковые, металлические с резиновым покрытием).
• Плавная регулировка встроенным преобразователем обеспечивает широкий диапазон
скоростей вращения, высокую точность и большой стартовый момент.
• Пульт управления прост и надежен. Специальные интерфейсы расположены в
электрическом шкафу, который осуществляет связь с управлением сварочной колонны.
• Существует возможность включения нескольких приводных опор от одного пульта д/у.
Количество включаемых опор определяет Заказчик.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
ОВА-100 |
ОВА-200 |
ОВА-400 |
ОВА-600 |
ОВА-800 |
ОВА-1200 |
Грузоподъёмность, тн |
100 |
200 |
400 |
600 |
800 |
1200 |
Скорость вращения, мм/мин |
100...1000 |
|||||
Диапазон диаметров изделий, мм |
800...6500 |
800...6500 |
1000...6500 |
1200...6500 |
1200...6500 |
1200...6500 |
Напряжение питания, В |
3 x 380 |
|||||
Потребляемая мощность, кВт |
2 x 1,1 |
2 x 2,2 |
2 x 5,5 |
2 x 7,5 |
2 x 10 |
2 x 13 |
Габаритные размеры приводной опоры (длина x ширина x высота), мм |
5510 |
5800 |
6220 |
6234 |
6500 |
7500 |
Габаритные размеры неприводной опоры (длина x ширина x высота), мм |
5510 |
5800 |
6220 |
6234 |
6500 |
7500 |
Габаритные размеры ролика, мм |
580x180 |
580x200 |
700x280 |
750x350 |
800x350 |
850x400 |
Масса, кг |
1250 |
18500 |
35000 |
40000 |
45000 |
65000 |
