Блок защиты сварочного оборудования БЗСО-01 предназначен для оперативного управления источником сварочного тока (функция "Пуск"/ "Стоп"). Также блок обеспечивает коммутацию сетевого напряжения питания блока водоохлаждения автономного и питание подогревателя газа (при наличии).

Блок выпускается в исполнениях:

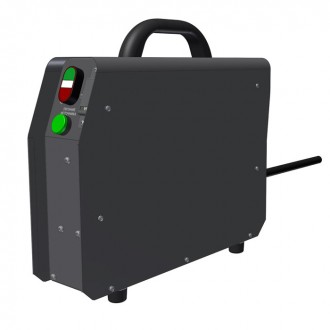

• Исп.00. Блок применяется как отдельностоящее изделие;

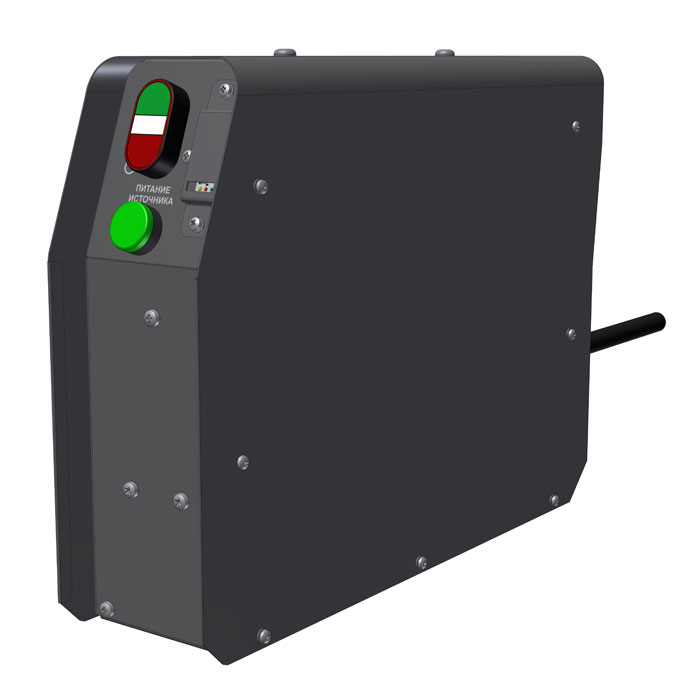

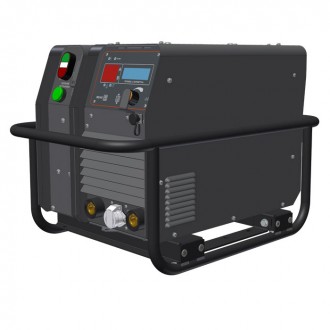

• Исп.01. Блок предназначен для установки на раму совместно с источником типа "Строитель" либо "ИТС-275".
Рама и источник поставляется по отдельному соглашению.



Особенности


• Индикатор "Питание источника" со встроенным индикатором напряжения;
• Байонетный разъемы с подпружиненными защитными крышками со степенью защиты IP67;
• Реле контроля фаз;



Технические характеристики


Наименование параметра Значение
Напряжение питания, В 380
Частота питающей сети, Гц 3~50
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А
63
Габариты, Д х Ш х В, мм
   Исп.00
   Исп.01

490 x 125 x 425
465 x 125 x 360
Масса, кг, не более 12,5
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.


Общий вид, габаритные размеры

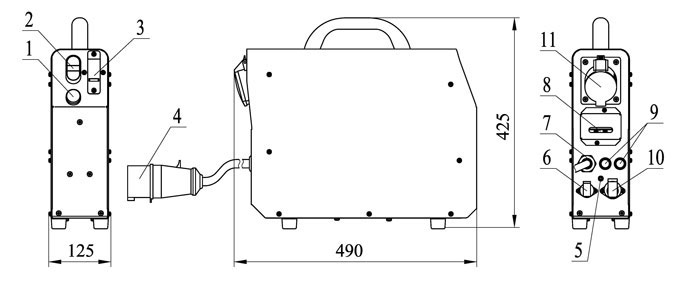

Исп.00

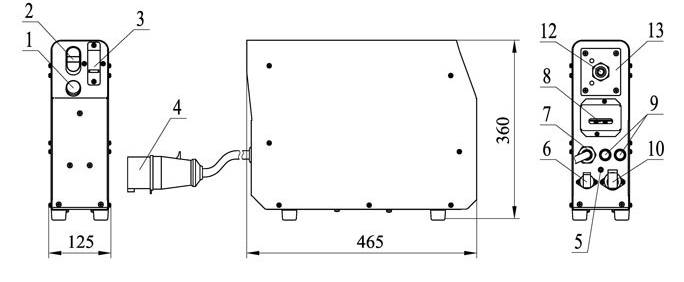

Исп.01

1. Индикатор "Питание источника" со встроенным индикатором напряжения.
2. Блок кнопок сетевого выключателя с индикатором "Сеть".
3. Реле контроля фаз.
4. Вилка сетевая для подключения к сети питания (поставляется по отдельному соглашению).
5. Устройство заземления.
6. Разъем "~36 В" для подключения подогревателя газа.

7. Устройство ввода и фиксации сетевого кабеля.
8. Автоматический выключатель "Сеть" (под защитной крышкой).
9. Предохранители.
10. Разъем "~380 В" для подключения блока водоохлаждения автономного.
11. Розетка сетевая для подключения к источнику (только для исп.00).
12. Устройство ввода и фиксации кабеля для подключения к источнику (только для исп.01).
13. Съемная панель для монтажа устройства ввода и фиксации кабеля (только для исп.01).

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
Материалы размещенные на сайте носят информационный характер и не являются публичной офертой.
