Регулятор контактной машины РКМ-1701
Регулятор контактной машины РКМ-1701 Нажмите, чтобы увеличить

Регулятор контактной машины РКМ-1701

Регуляторы серии РКМ-1701 предназначены для управления циклом сварки точечных и шовных машин переменного тока с переменным сварочным усилием с приложением ковочного усилия или предварительным обжатием.

Регулятор выполнен на базе однокристальной ЭВМ типа ATmega128A.

+ Основные особенности

• Измерение и индикация действующего значения тока для каждого   импульса;
• Двухуровневый допусковый контроль и стабилизация сварочного   тока;
• Управление электронными регуляторами давления и расчет   усилия;
• Реализация сварочного цикла с изменяемым в процессе сварки   усилием;
• Хранение 16 сварочных программ в энергонезависимой памяти;
• Внешний пульт выбора сварочных программ;
• 17 регулируемых временных выдержек (включая программируемый цикл   усилия);
• Дискретный отсчет позиций сварочного цикла в периодах и полупериодах   сети;
• Расширенный алгоритм компенсации сварочного тока при колебаниях   сети;
• Расширенные функции по управлению клапаном дополнительного усилия;
• Счетчик сварок и компенсация износа электродов.
+ Технические характеристики

Наименование параметра Значение
Количество импульсов тока 1 - 2997
Отклонение величины тока при колебаниях сети +5/-10% ±3%
Количество исполнительных устройств 3
Напряжение питания, В 380 (220*)
Габаритные размеры (ШхВхГ), мм 245х95х195
Масса, кг (не более) 4
* Регуляторы на напряжение 220В поставляются по заказу

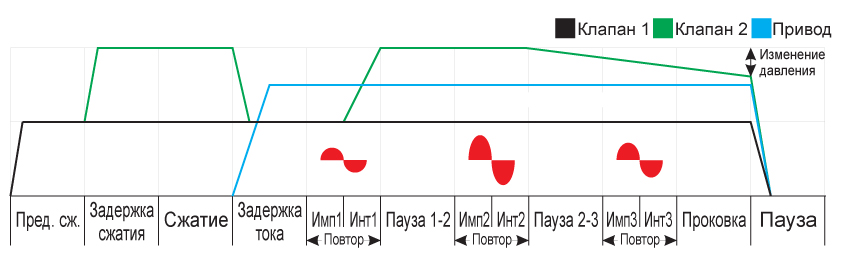

Циклограмма работы регулятора
