Технические характеристики

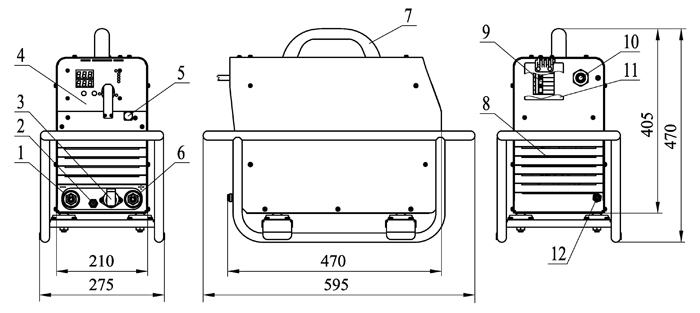

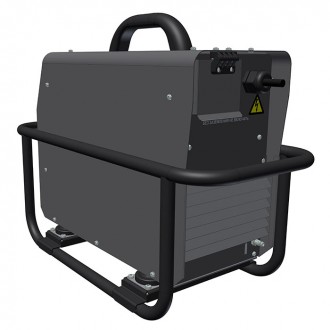

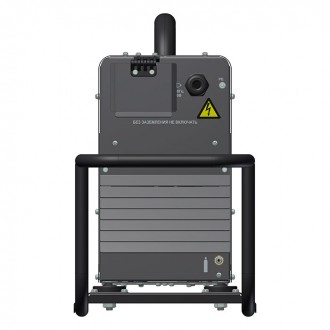

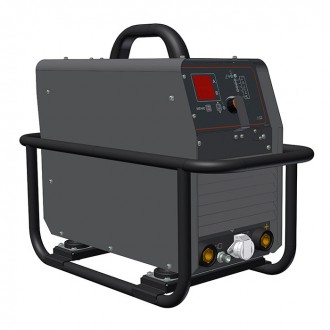

Общий вид, габаритные размеры

1. Силовой разъем "-".
2. Штуцер подачи защитного газа к горелке.
3. Разъем дистанционного управления.
4. Панель управления.
5. Разъем подключения регистратора сварочного процесса (дополнительная опция).
6. Силовой разъем "+".
7. Ручка для переноски.
8. Вентилятор.
9. Автоматический выключатель "Сеть".
10. Устройство ввода сетевого кабеля.
11. Защитная крышка автоматического выключателя.
12. Штуцер подачи защитного газа от газовой арматуры.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основой выпрямителя является высокочастотный полупроводниковый преобразователь с быстродействующей системой автоматического регулирования, поддерживающий заданные выходные параметры аппарата.

Выпрямитель выполнен в металлическом корпусе, состоящем из каркаса с передней и задней панелями и  съемным кожухом. Сверху кожуха установлена ручка для переноски выпрямителя в процессе его эксплуатации.

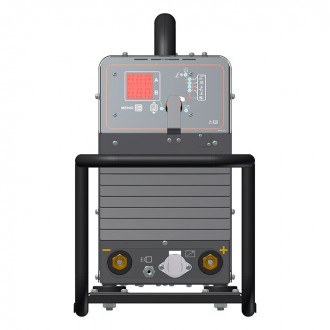

На передней панели выпрямителя расположены:
- панель управления источником;
- светодиодные индикаторы;
- разъем подключения регистратора сварочного процесса (дополнительная опция);
- разъем подключения ПДУ;
- силовые разъемы для подключения сварочных кабелей (кабеля с электрододержателем или сварочной горелки и кабеля заземления) или кабеля индуктора;
- защитная пластина для препятствия механических повреждений ручки энкодера.

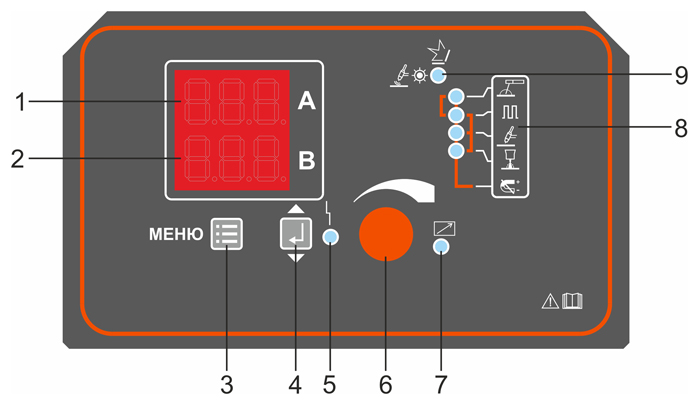

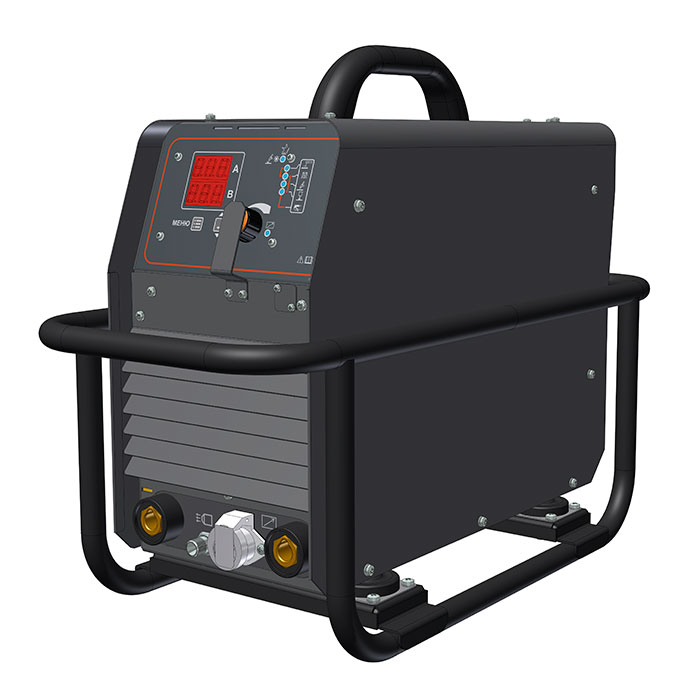

Общий вид панели управления приведен

1. Трехразрядный семисегментный индикатор красного цвета "ТОК (А) / ПАРАМЕТР".
Индикатор отображает:
  - численное значение устанавливаемого сварочного тока (предустановка);
  - численное значение сварочного тока в течение сварочного процесса;
  - буквенное обозначения сварочного параметра в режиме установки параметров;
  - буквенное обозначение возникающих неисправностей в источнике.

2. Трехразрядный семисегментный индикатор красного цвета "НАПРЯЖЕНИЕ (В) / ЗНАЧЕНИЕ".
Индикатор отображает:
  - численное значение сварочного напряжения в режиме холостого хода;
  - численное значение сварочного напряжения в течение сварочного процесса;
  - численное значение выбранного параметра сварочного процесса в режиме установки;
  - буквенное обозначение сварочных режимов в момент выбора.

3. Кнопка «МЕНЮ».
Позволяет переходить из состояния готовности к сварке к состоянию выбора параметров.
  - нажатие (более 1 секунды) - переход в меню циклограммы (CYC);
  - длительное нажатие (более 3 секунд) - переход в меню базовых установок (bAS);
  - повторное кратковременное нажатие - обратный выход из меню в состояние готовности к сварке.

4. Кнопка «ВЫБОР».
Последовательным нажатием на кнопку осуществляется переключение между:
  - короткое нажатие в состоянии готовности к сварке – выбор дополнительного параметра сварки;
  - нажатие (более 1 секунды) – выбор предустановки из ячейки памяти (Job.);
  - длительное нажатие (более 3 секунд) в состоянии готовности к сварке – переключение на следующий режим работы выпрямителя (ALG.);
  - короткое нажатие в меню циклограммы и базовых установок – выбор следующего параметра.

5. Светодиод "(!)" [АВАРИЯ].
  Сигнализирует о возникновение неисправности сварочного выпрямителя. Также светодиод моргает в режиме настройки сварочного выпрямителя.

6. Ручка регулировки (энкодер).
Позволяет изменять в большую или меньшую сторону:
  - сварочный ток – в состоянии готовности к сварке;
  - значения параметров в меню циклограммы и базовых установок;
  - номер ячейки памяти в меню «сварочных программ».

7. Светодиод "ПДУ ВКЛ.".
В режимах РД, РАД, КМП горит при подключении к выпрямителю пульта дистанционного управления с пределом регулировки тока сварки 0-100%, мигает при выборе дифференциального режима работы пульта с пределом регулировки ±20% от установленного значения на выпрямителе.

8. Панель индикации сварочных режимов.
На выбранный режим указывает соответствующая комбинация горения светодиодов.

9. Индикатор "СВАРКА".
Мигает при готовности к сварке. В момент сварки горит постоянно. В режиме РАД – дважды мигает при включенном режиме «поджига» HF, мигает при использовании режима «поджига» Liftarc.

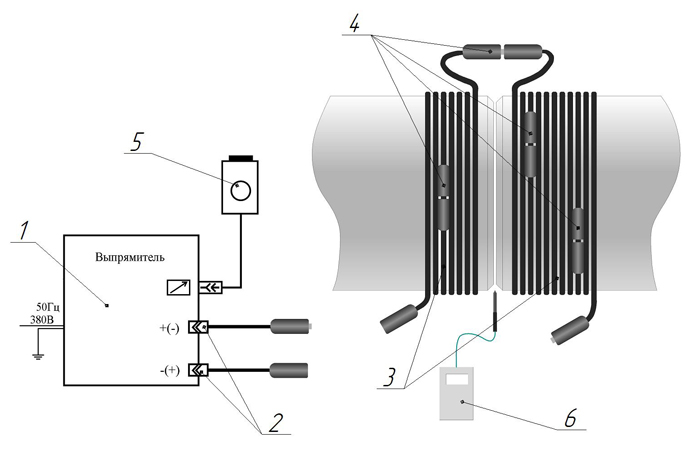

Схема подключения выпрямителя в режиме КМП

1. Выпрямитель для дуговой сварки;
2. Силовые разъемы выпрямителя;
3. Кабель катушки-индуктора;
4. Разъемы соединения кабеля катушки-индуктора;
5. Пульт ДУ;
6. Измеритель магнитного поля.
