Сварочный аппарат ГОРНЯК-500

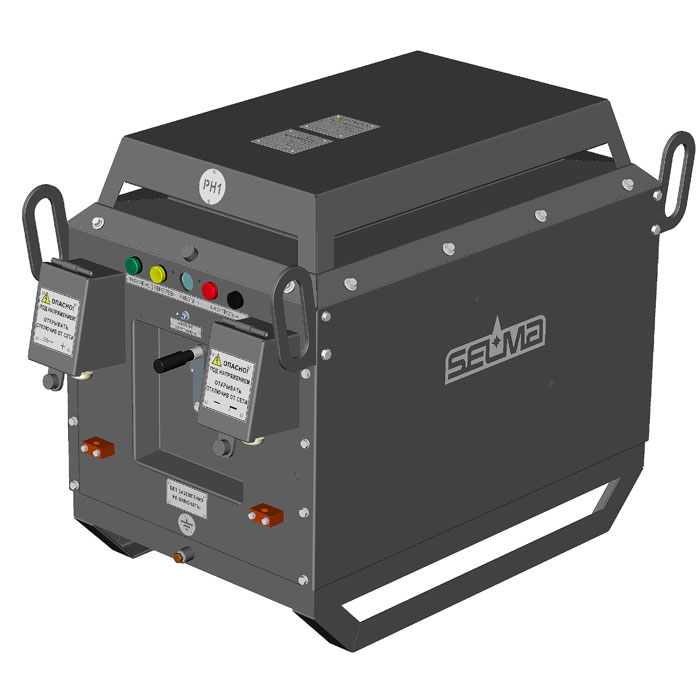

Сварочный аппарат ГОРНЯК-500 Нажмите, чтобы увеличить

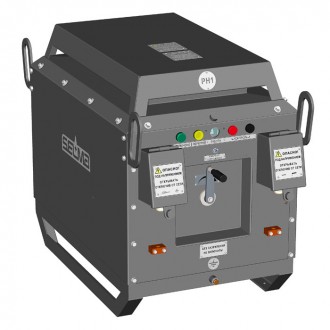

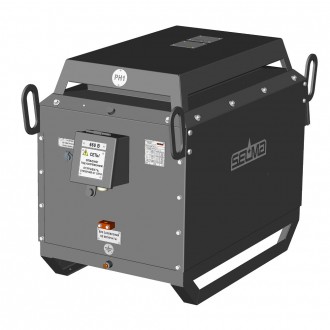

СВАРОЧНЫЙ АППАРАТ ГОРНЯК-500

Сварочный аппарат ГОРНЯК-500 является однопостовым сварочным выпрямителем с механическим, плавным регулированием силы сварочного тока и предназначен для ручной электродуговой сварки, резки и наплавки металлов, в особо опасных условиях в соответствии с «Требованиями к производству сварочных работ на опасных производственных объектах», «Инструкцией по ведению огневых работ в горных выработках, надшахтных зданиях шахт и углеобогатительных фабриках», где «Правилами безопасности в угольных шахтах» и «Правилами безопасности при ведении горных работ и переработке твердых полезных ископаемых» допущено производство сварочных работ с использованием оборудования, изготовленного в рудничном нормальном исполнении (РН-1).

Аппарат может применяться в других отраслях промышленности с аналогичными условиями.

Сварочный трансформатор аппарата соответствует требованиям ГОСТ 95.

Аппарат изготовлен в соответствии с ГОСТ 13821, ГОСТ 12.2.007.8, ГОСТ 24754, ГОСТ 30852.20 по ТУ 27.90.31-002-00788844-2021, в рудничном нормальном исполнении PH1 и снабжен устройством ограничения напряжения холостого хода сварочной цепи.



Технические характеристики


Наименование параметра Значение
Номинальное напряжение питающей сети*, В 660 380
Частота питающей сети, Гц 50
Номинальный сварочный ток, А 500 440
Номинальное рабочее напряжение, В 40 37,6
Номинальный режим работы (ПН) при цикле 5 мин., % 40 45
Наименьший сварочный ток, не более А 100 100
Наибольший сварочный ток, не менее, А 520 440
Пределы регулирования напряжения на дуге, В 24-40,8 24-37,6
Напряжение холостого хода сварочной цепи аппарата
(при работе ограничительного устройства), не более, В 		12
Регулирование сварочного тока Плавное
Ток потребляемый из сети
при номинальном сварочном токе в нагрузке, не более, А 		62 78
Полезная мощность, кВт 21,2 16,5
Потребляемая мощность, при номинальном токе, не более, кВА 41 30
Диаметр применяемых электродов, мм 2,5-8,0
Степень защиты от наружных воздействий по ГОСТ 14254-2015 IP43
Класс нагревостойкости изоляции H
Габаритные размеры, мм (ДхШхВ) 1170x620x815
Масса, не более, кг 250
*660 В или 380 В определяется при заказе. Работоспособность аппарата обеспечивается при колебаниях напряжения питающей сети от минус 10% до плюс 10% от номинального.
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

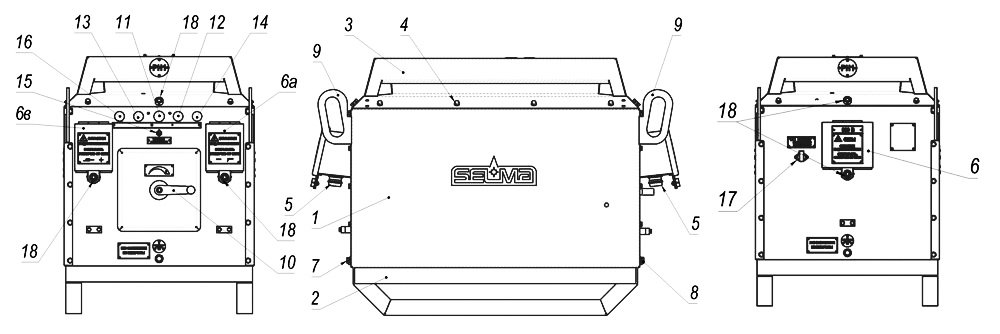

УСТРОЙСТВО АППАРАТА

1. Корпус;
2. Салазки;
3. Крышка;
4. Болты крепления крышки;
5. Кабельный ввод;
6. Коробка вводная;
6а, 6в. Коробки выводные;
7, 8. Болты для заземления;
9. Ручки;
10. Рукоятка регулятора сварочного тока;
11. Смотровое окно и лампа HL1 – белого цвета для подсветки шкалы сварочного тока;

12. Лампа «КОНТРОЛЬ»- HL2- красная;
13. Лампа «ПЕРЕГРЕВ»- HL3- желтая. Срабатывание тепловой защиты;
14. Кнопка «КОНТРОЛЬ» проверки исправности устройства защитного отключения;
15. Тумблер переключения режимов «РАБОТА» и «ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ»;
16. Лампа «ВКЛЮЧЕНО», HL4-зеленого цвета;
17. Разъем XS1 «К устройству автоматического отключения сети»;
18. Места опломбирования;

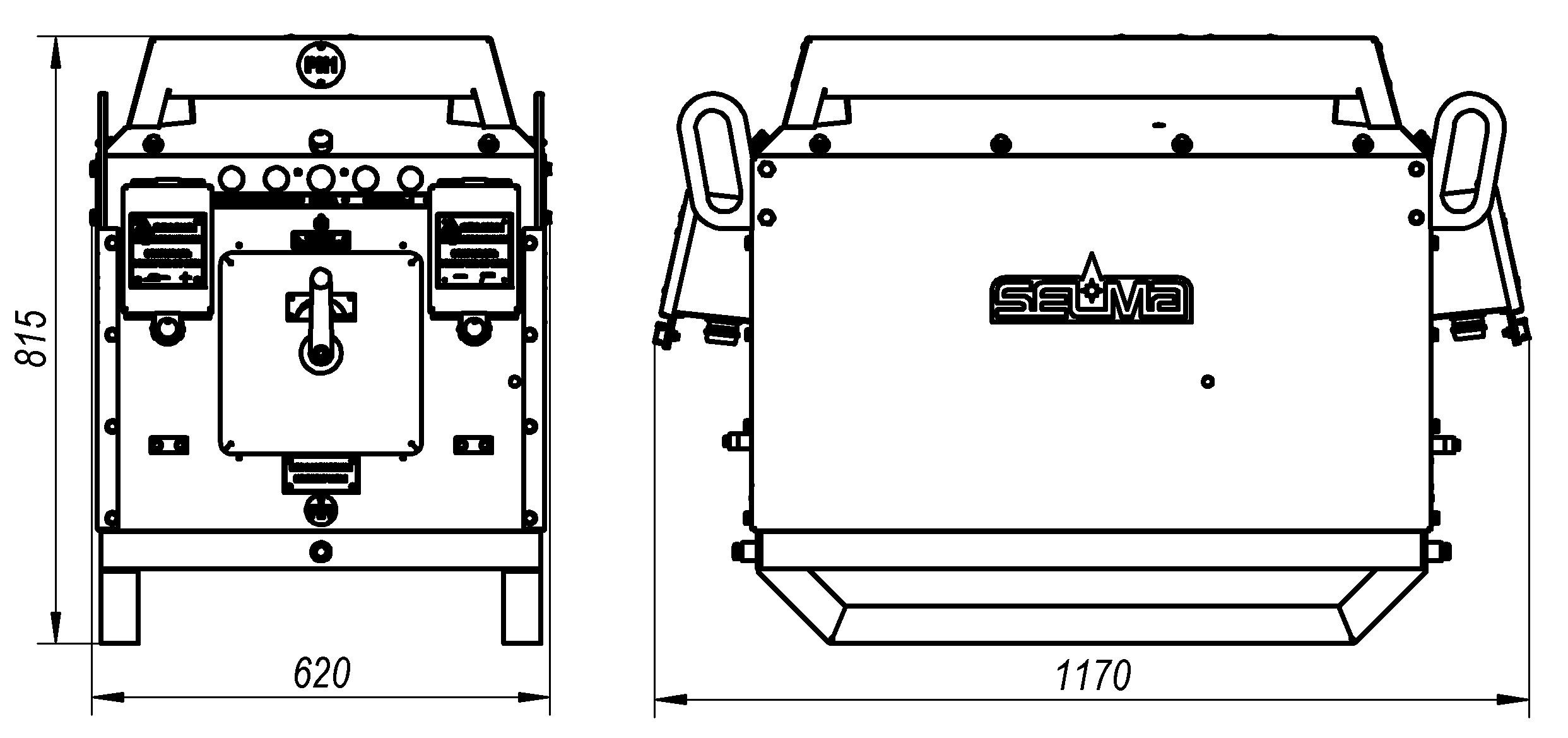

Общий вид и габаритные размеры

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
Материалы размещенные на сайте носят информационный характер и не являются публичной офертой.
