Инверторный сварочный выпрямитель Пионер - А 1000
Инверторный сварочный выпрямитель Пионер - А 1000 Нажмите, чтобы увеличить

ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ ПИОНЕР-А 1000

Выпрямитель для дуговой сварки ПИОНЕР-А 1000 с принудительной вентиляцией, с универсальными внешними характеристиками, предназначен:

• для автоматической сварки и наплавки под слоем флюса [SAW] и в среде защитных газов плавящимся электродом [GMAW] диаметром до 6 мм [режимы 1, 3];

• для полуавтоматической (механизированной) сварки плавящимся электродом в среде защитного газа [MIG-МАG] [режимы 1];

• для сварки неплавящимся электродом на постоянном токе в среде аргона [TIG] всех металлов, за исключением алюминия и его сплавов [режим 2];

• для сварки углеродистых, легированных и коррозионностойких сталей на постоянном токе [ММА] металлическими электродами с покрытием [режим 4];

• для воздушно-дуговой резки угольным электродом (строжки) [CAC-A][режим 4].
(При этом источник должен быть изолирован от места проведения работ, в противном случае угольная пыль может негативно повлиять на дальнейшую работу устройства)

ОПИСАНИЕ РЕЖИМОВ

Режим 1 – Жесткая характеристика. Режим предназначен для автоматической сварки под слоем флюса [SAW] и в среде защитного газа [GMAW] плавящимся электродом, а также, для механизированной (полуавтоматической) сварки плавящимся электродом в среде защитного газа [MIG-MAG];

Режим 2 – Крутопадающая характеристика. Режим предназначен, для сварки неплавящимся электродом на постоянном токе в среде аргона [TIG] всех металлов, за исключением алюминия и его сплавов;

Режим 3 – Пологопадающая характеристика. Режим предназначен для автоматической сварки под слоем флюса [SAW];

Режим 4 – Крутопадающая характеристика с ограничением максимального тока. Режим предназначен для дуговой сварки металла плавящимся электродом с покрытием [MMA], а также для электродуговой строжки [CAC-A].



ОСНОВНЫЕ ОСОБЕННОСТИ

• Низкое энергопотребление по сравнению с трансформаторными сварочными источниками; • Предварительная установка сварочного напряжения;
• Плавная регулировка сварочного тока; • Цифровая индикация сварочного тока и напряжения;
• Минимальное разбрызгивание при сварке; • Простота в эксплуатации;
• Возможность подключения пульта дистанционного управления для регулировки сварочного тока; • Наличие термозащиты от перегрузки;
• Малый вес и габаритные размеры, по сравнению с трансформаторными сварочными источниками; • Работа при температурах окружающей среды -10…+40° С;

СЕРИИ И ИСПОЛНЕНИЯ

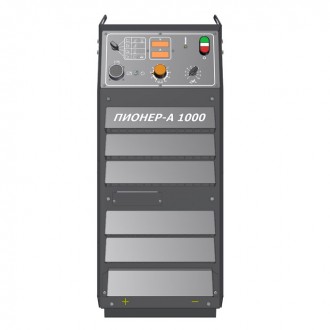

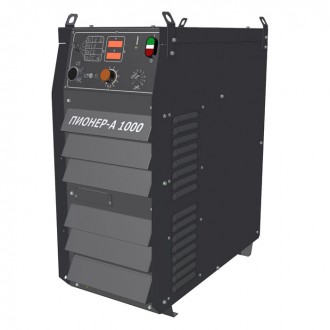

Серия 03 исполнение 01: с цифровой индикацией, ПВ-100%;

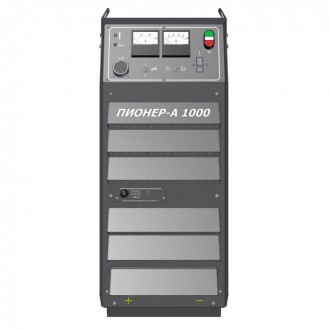

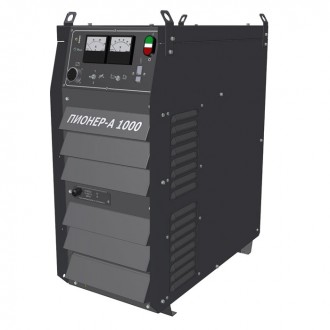

Серия 02 исполнение 21 : со стрелочными приборами, ПВ-100%;

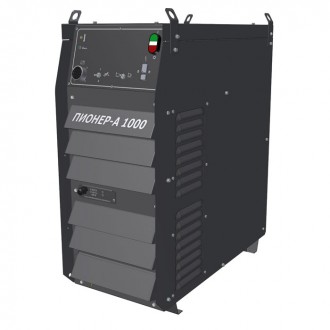

Серия 02 исполнение 11 : без приборов, ПВ-100%.

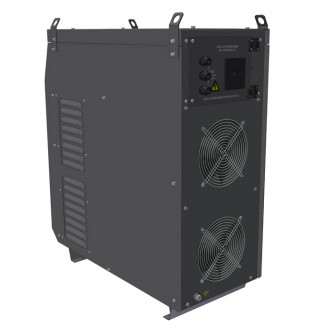

Общий вид и габаритные размеры выпрямителя

1. Разъём дистанционного управления;
3. Индикатор "Перегрев";
4. Индикатор сварочного тока;
5. Индикатор сварочного напряжения;
6. Потенциометр регулирования выходного напряжения (тока);
7. Тумблер "Местное-дистанционное управление";
8. кнопок сетевого выключателя с индикатором "Сеть";
9. Переключатель режимов работы;

10. Переключатель выбора ступеней индуктивности сварочной цепи;
11. Выходная шина "-" (защитная крышка условно не показана);
12. Выходная шина "+" (защитная крышка условно не показана);
13. Устройство заземления;
14. Крышка отсека подключения сетевого кабеля;
15. Устройства ввода сетевого кабеля;
16. Автоматический выключатель "Сеть";
17. Съемная крышка отсека подключения блока БПСА.


+ Технические характеристики

Наименование параметра Режимы
1 2 3 4
Напряжение питающей сети, В 380
Частота питающей сети, Гц 3~50
Номинальный сварочный ток при ПН=100%, A 1000 1000 900 800
Номинальное рабочее напряжение, В 44 34 44 44
Напряжение холостого хода, В, не более 90 90 90 90
Наименьший сварочный ток, А, не более 50 50 50 50
Наибольший сварочный ток, А, не менее 1000 1000 900 800
Пределы регулирования рабочего напряжения, В 16,5-44 12-34 12-44 22-44
Коэффициент полезного действия, %, не менее 90 90 90 90
Потребляемая мощность при номинальном токе, кВА, не более 50 50 50 50
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А 		100
Габариты, ДхШхВ, мм 765х910х355
Масса, кг, не более 105
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
