| Автоматическая установка АДП-1204 | Нажмите, чтобы увеличить |

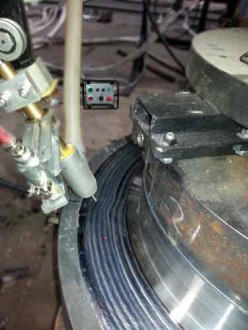

Автоматическая установка АДП-1204 предназначена для вварки цилиндрических радиальных патрубков в корпусные изделия, а также может оснащаться насадкой для кольцевой наплавки.
Дуговая наплавка и сварка производится плавящимся электродом под слоем флюса.
Сварочная головка, входящая в состав установки, предназначена для размещения на патрубках с диаметром сварного соединения от 200 до 1600 мм или на специальных приспособлениях, имеющихся у заказчика.
Установка АДП-1204 состоит из следующих составных частей:
- сварочной головки;
- транспортного модуля с расположенными на нём источниками питания сварочной дуги, системой подачи и уборки флюса, сменными частями головки и т. д.;
- комплекта ЗИП.
Установка снабжается системой подачи и уборки флюса, системой подготовки воздуха по заказу потребителя.

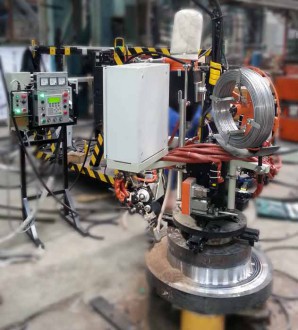

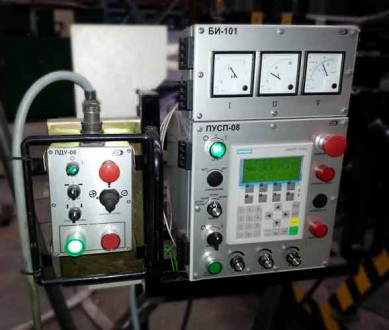

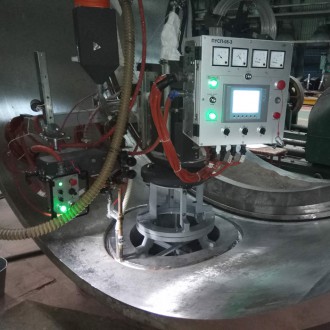

Сварочная головка, входящая в состав Установки, выполнена в виде компактной конструкции и предполагает размещение на радиальных патрубках, привариваемых к обечайкам и днищам корпусного оборудования.

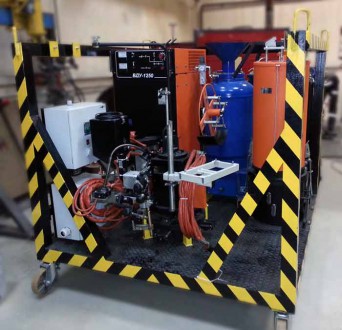

Транспортный модуль предназначен для хранения составных частей Установки и для их транспортировки при помощи крана к месту проведения сварочных работ.
Модуль представляет собой сварную раму, с установленным на ней настилом. В верхней части рамы расположены петли для стропления изделия. На транспортном модуле располагаются места для крепления составных частей головки и размещения вспомогательного оборудования, а именно:
- источника питания сварочной дуги;
- блока подготовки воздуха;
- осушителя воздуха;
- флюсового бака-питателя;
- шкафа питания;
- крестовин;
- стойки для поддержки кабелей.
|
|
|

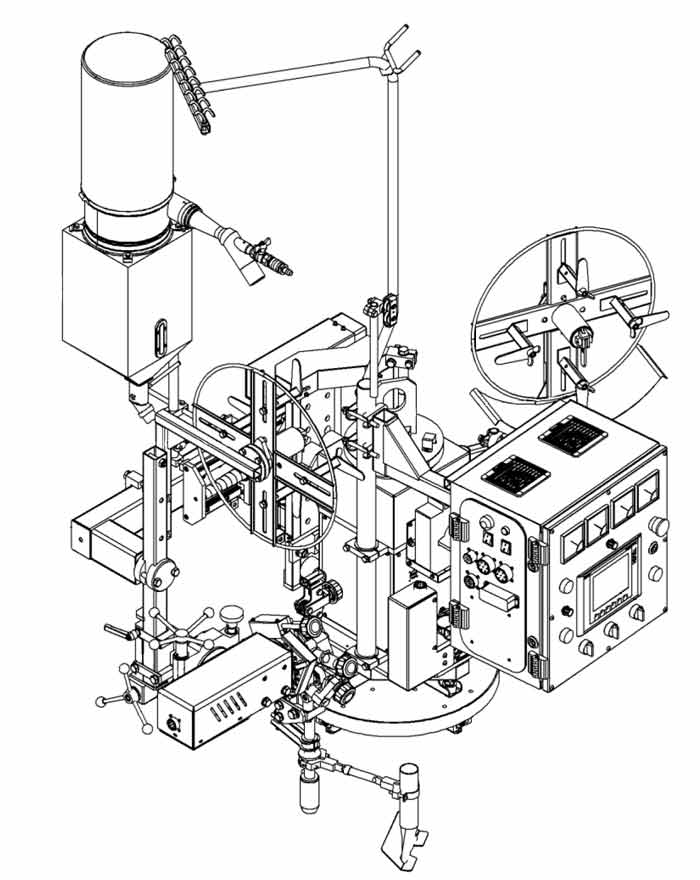

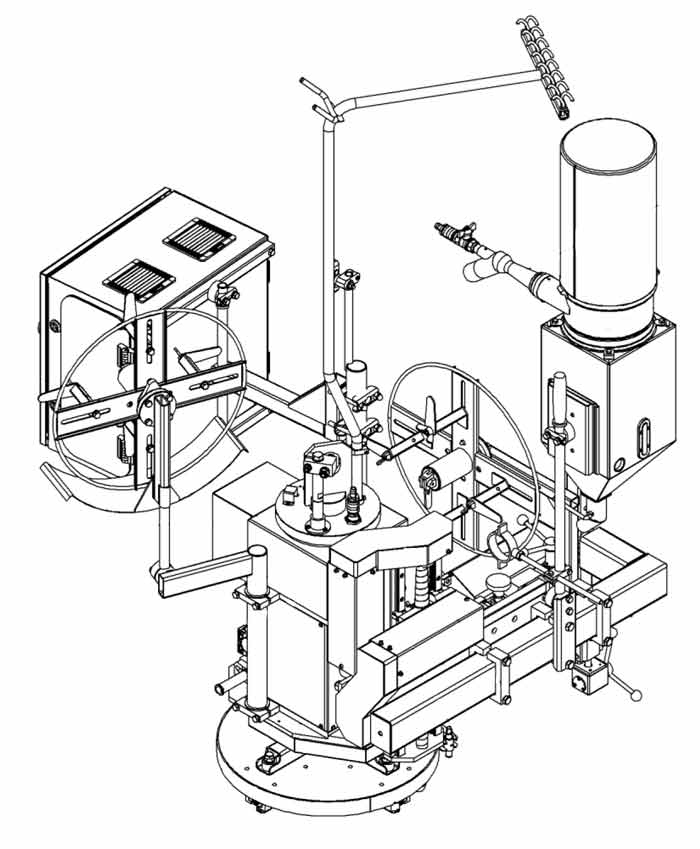

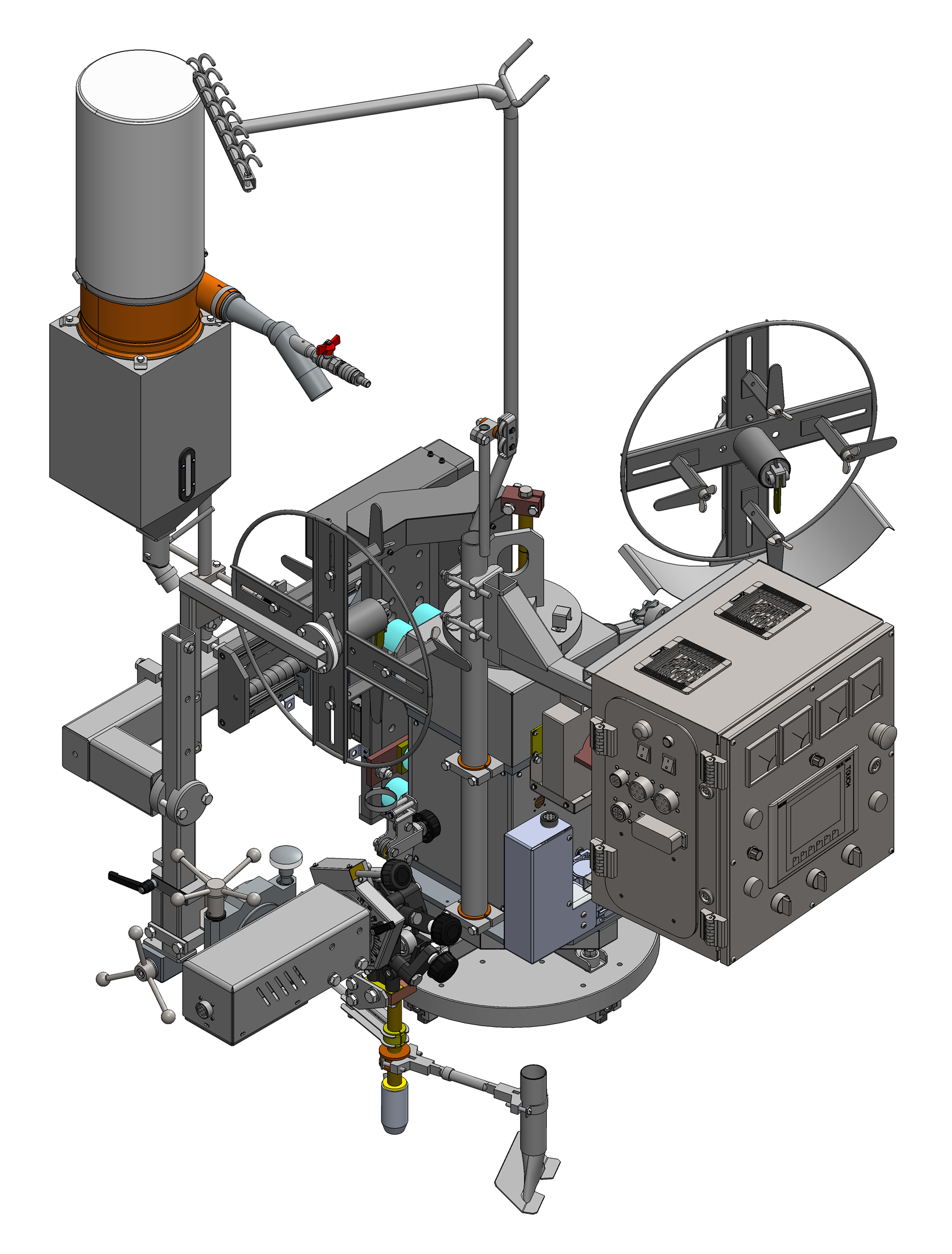

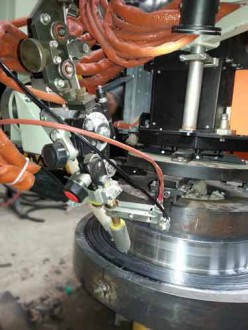

| Сварочная головка для вварки радиальных патрубков в корпусные изделия. Общий вид. | ||
|
|
|

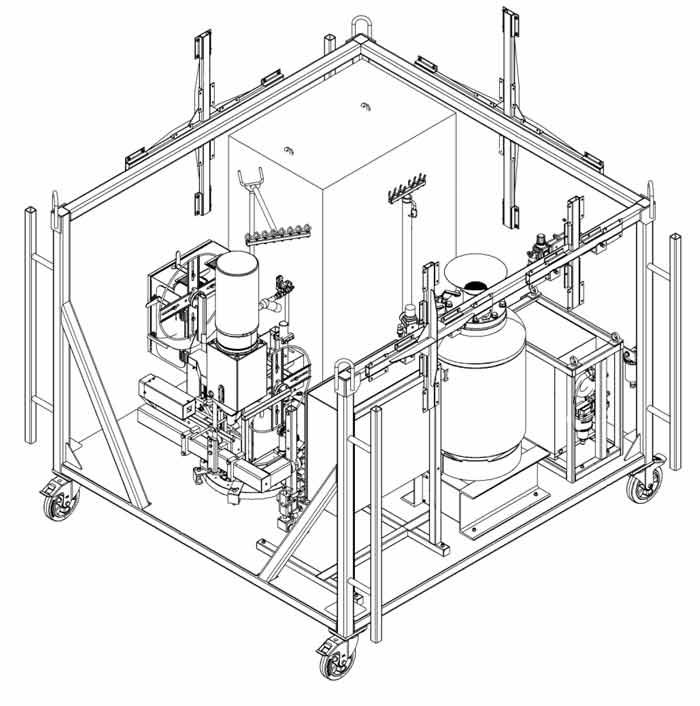

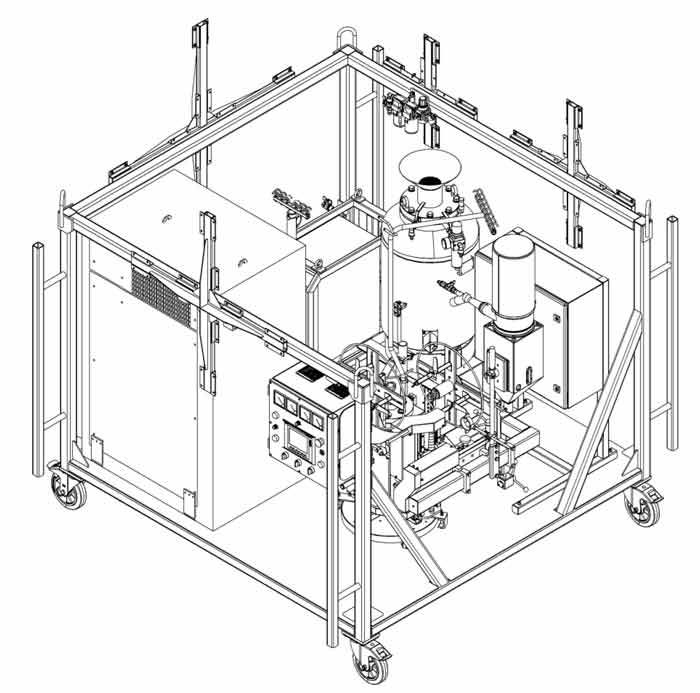

| Транспортный модуль. Общий вид. | ||
|
||

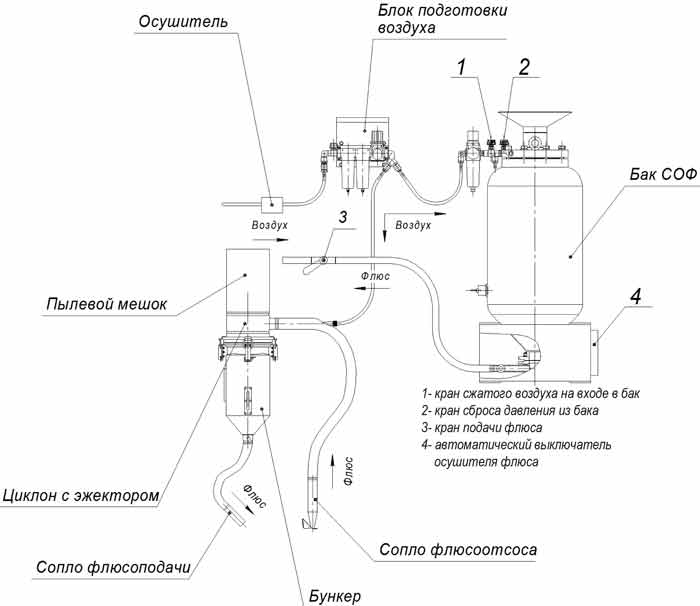

| Схема подключения системы подачи и сбора флюса. | ||
| Минимальный и максимальный диаметр патрубка для установки головки | |||
| № крестовины | Габаритные размеры, мм | Минимальный диаметр, мм | Максимальный диаметр, мм |
| - | - | 150* | 400* |
| 1 | 600 х 600 х 25 | 350 | 600 |
| 2 | 800 х 800 х 65 | 550 | 800 |
| 3 | 1000 х 1000 х 75 | 750 | 1000 |
| 4 | 1200 х 1200 х 85** | 950** | 1200** |
|
* Минимальный и максимальный диаметр патрубка для установки головки без использования крестовин ** Поставляется по требованию заказчика |
|||
| Технические характеристики | |
| Наименование параметра | Значение |
| Номинальное напряжение трёхфазной питающей сети частотой 50 Гц, В | 380 |
| Пределы регулирования сварочного тока | 200...1000 |
| Нарастание сварочного тока и спад (заварка кратера) | Регулируемые |
| Пределы регулирования сварочного напряжения, В | 24…44 |
| Напряжение питания исполнительных механизмов головки, В | 42 |
| Скорость сварки, м/ч | 7…45 |
| Диаметр электродной проволоки, мм | 3…5 |
| Размеры электродной ленты, мм | 25-30, S=0,5 |
| Скорость подачи электродной проволоки и ленты, м/мин | 0,2….8 |
| Характеристика свариваемых изделий | |
|
Патрубки Конструктивный элемент сварного шва (диаметр, на котором расположен сварной шов) Толщина стенки в месте сварки, мм, не более Высота, мм |
200…1600 200 0…1000 |
|
Обечайка или днище Диаметр наружный, мм Толщина стенки, мм, не более |
1500…10000 300 |
