Выпрямитель для дуговой сварки ПИОНЕР-5016

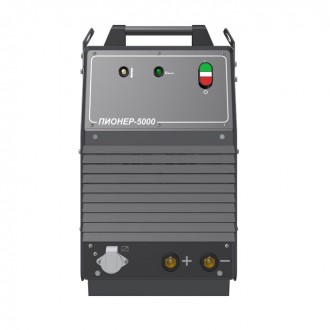

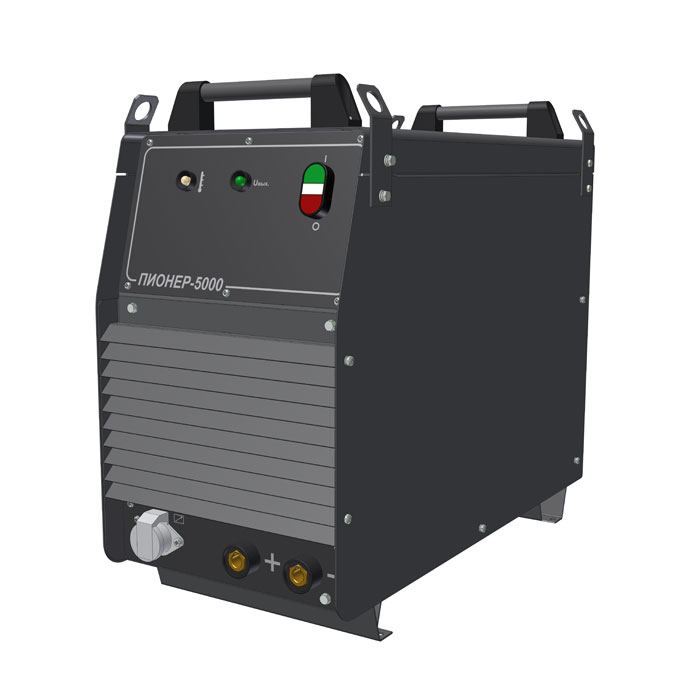

Выпрямитель для дуговой сварки ПИОНЕР-5016 Нажмите, чтобы увеличить

ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ ПИОНЕР-5016

Выпрямитель для дуговой сварки ПИОНЕР-5016 с универсальными внешними характеристиками предназначен для совместной работы с подающими механизмами ПДГ-416, ПДГО-516 и ПДГО-616 в составе комплекта Х16 для дуговой сварки, а также в виде одиночного выпрямителя.

Выпрямитель обеспечивает следующие виды сварки:

• полуавтоматическую сварку плавящимся электродом в среде защитных газов [MIG/MAG];

• сварку углеродистых, легированных и коррозионностойких сталей на постоянном токе [MMA] металлическими электродами с покрытием;

• сварку неплавящимся электродом на постоянном токе в среде аргона [TIG]  всех металлов, за исключением алюминия и его сплавов;

• воздушно-дуговую строжку неплавящимся угольным (графитовым) электродом. [CAC-A].

ОСНОВНЫЕ ОСОБЕННОСТИ

• Выпрямитель для дуговой сварки Пионер-5016 с "Базовым" рабочим функционалом (панель управления отсутствует);
• Выпрямитель Пионер-5016 имеет широкий выбор опций. (Подробнее см. ниже)


Сварочные режимы

TIG

MMA

Управление полуавтоматом осуществляется с панели управления подающего механизма.
Описание работы и порядок работы приведен в Руководстве по эксплуатации на подающий механизм (ПДГ-416, ПДГО-516, ПДГО-616). 		Управление полуавтоматом осуществляется с панели управления подающего механизма.
Описание работы и порядок работы приведен в Руководстве по эксплуатации на подающий механизм (ПДГ-416, ПДГО-516, ПДГО-616).

MIG/MAG

Управление полуавтоматом осуществляется с панели управления подающего механизма.
Описание работы и порядок работы приведен в Руководстве по эксплуатации на подающий механизм (ПДГ-416, ПДГО-516, ПДГО-616).

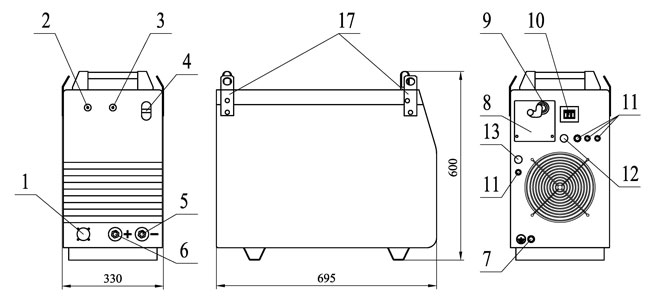

Общий вид, габаритные размеры выпрямителя Пионер-5016


Вариант поставки выпрямителя на колесах (Поставляется по отдельному соглашению)


1. Разъём для подключения подающего механизма;
2. Индикатор "Перегрев";
3. Индикатор "Uсети";
4. Блок кнопок сетевого выключателя с индикатором "Сеть";
5. Силовой разъем "-";
6. Силовой разъем "+";
7. Устройство заземления;
8. Съемная крышка отсека подключения сетевого кабеля;

9. Устройство ввода сетевого кабеля;
10. Автоматический выключатель "Сеть" (защитная крышка не показана);
11. Предохранители;
12. Разъем "~380В";
13. Разъем "~36В";
15. Тумблер "Местное/дистанционное управление";


+ Технические характеристики

Наименование параметра Значение
ММА MIG/MAG TIG
Номинальное напряжение питающей сети
трехфазного переменного тока, В 		380
Частота, Гц 50
Номинальный сварочный ток,
при ПН=60% и длительности цикла 10 мин., А 		500 500 500
Номинальное сварочное напряжение, В 40 39 30
Напряжение холостого хода, В, не более 80 80 80
Наименьший сварочный ток, А, не более 40 50 20
Наибольший сварочный ток, A, не менее 500 500 500
Пределы регулирования рабочего напряжения, В 21,6-40 16,5-39 10,8-30
Коэффициент полезного действия, %, не менее 90 90 90
Потребляемая мощность, при номинальном токе, кВА, не более 25 25 25
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А 		63
Масса, кг 60
Габаритные размеры, мм 695х330х600
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
+ ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ВЫПРЯМИТЕЛЯ ПИОНЕР-5016

Наименование опции
Тележка сварочного комплекса ТСК-01/02
Турель СТСК-01/02
Колеса
Держатель горелки (для установки на источник)
Блок водяного охлаждения БВА-02 (исполнения 07 и 08)
Функционал выпрямителя Пионер-5016 может быть изменен при покупке соответствующего комплекта
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
