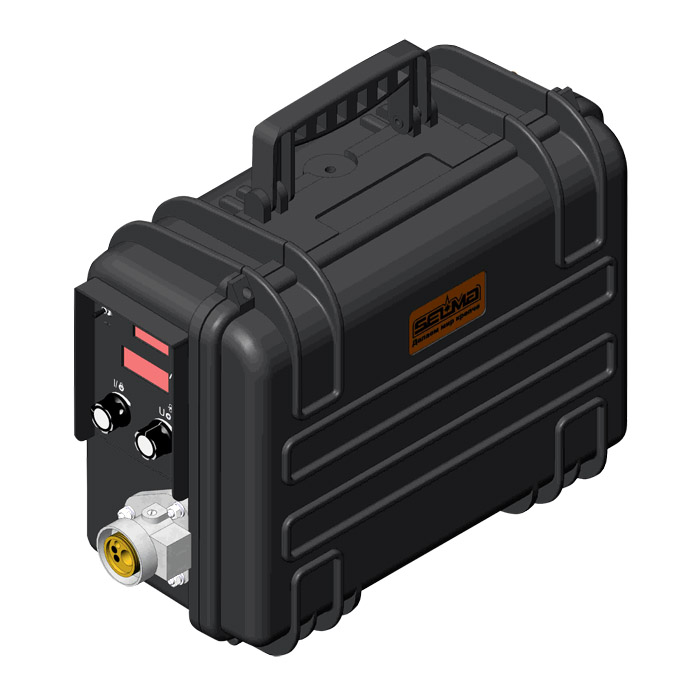

Подающий механизм для дуговой сварки ПДГ-421 «ВЕЗДЕХОД»
Подающий механизм для дуговой сварки ПДГ-421 «ВЕЗДЕХОД» Нажмите, чтобы увеличить

ПОДАЮЩИЙ МЕХАНИЗМ ДЛЯ ДУГОВОЙ СВАРКИ ПДГ-421 «ВЕЗДЕХОД»

Подающий механизм для дуговой сварки ПДГ-421 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов (режим МП [MAG] и режим МАДП [MIG]) изделий из малоуглеродистых и низколегированных сталей совместно с выпрямителем для дуговой сварки (поставляется по отдельному соглашению). Подающий механизм входит в состав комплекта полуавтомата для дуговой сварки. Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на подающем механизме. Управление осуществляется с помощью органов управления, расположенных на подающем механизме, и кнопки на горелке.

ОСНОВНЫЕ ОСОБЕННОСТИ

•  Подающий механизм имеет цифровую индикацию тока и напряжения для совместной работы с выпрямителями:
     ВД320КС серия 06 исполнение 13;
     ВДУ511 серия 01 исполнения 15, 16;
     ВДУ511 ДИСК серия 04 исполнение 10 ;
     Пионер-5000 серия 05 исполнение 03;
     Пионер-6000 серия 01 исполнение 00, 01.
• На подающем механизме индицируются предварительные установки задания напряжения и скорости, значения сварочного тока и напряжения. • Индикация имеет режим учета падения напряжения в сварочных кабелях от выпрямителя к подающему механизму.

• Степень защиты оболочки - IP54 • ПДГ-421 «ВЕЗДЕХОД» - это полнофункциональный аналог классического ПДГ-421, только в антивандальном пластиковом кейсе.

Технические характеристики


Наименование параметра Значение
Напряжение питания, В 27
Частота, Гц 50
Номинальный сварочный ток, А* 500
Номинальное сварочное напряжение, В* 39
Номинальный режим работы (ПВ) при цикле 10 мин., %* 60
Пределы регулирования сварочного тока, А* 50-500
Диаметр стальной сплошной проволоки, мм 0,8-1,2
Диаметр порошковой проволоки, мм 1,2
Пределы регулирования скорости подачи электродной проволоки, м/ч** 60-960
Тип разъема горелки KZ-2
Время предварительной продувки газа, сек 0,5±0,1
Время продувки газа после сварки
(защита сварочной ванны), сек 		0,5±0,1
Время задержки отключения выпрямителя
(вылет проволоки), сек 		0,2±0,1
Время нарастания скорости подачи электродной проволоки
от минимального до установленного значения (мягкий старт), сек 		0,2±0,1
Габариты, Д х Ш х В, мм 470x210x335
Масса, кг, не более 11,2
* - Пределы регулирования сварочного тока (напряжения) определяются сварочным выпрямителем, совместно с которым работает подающий механизм. В таблице в качестве сварочного выпрямителя приведены данные выпрямителя Пионер-5000 серия 05 исполнение 03.
** - По требованию заказчика возможно увеличение скорости подачи проволоки.

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ПОДАЮЩЕГО МЕХАНИЗМА

Подающий механизм имеет 3 режима работы: "Заправка проволоки", "Продувка газа" и "Сварка".
В режиме работы "Сварка" полуавтомат обеспечивает:
• возможность работы в режимах "Длинные/короткие швы";
• дистанционную регулировку сварочного напряжения выпрямителя;
• дистанционное включение/выключение сварочного выпрямителя;
• регулировку времени задержки отключения сварочного выпрямителя по окончанию сварки ("Вылет проволоки");
• регулировку времени нарастания скорости подачи сварочной проволоки от минимального до установленного значения ("Мягкий старт");
• продувку газа до и после сварки в режиме "Длинные швы";
• регулировку времени продувки газа до сварки и защиты сварочной ванны.

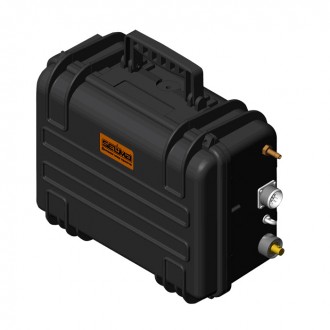

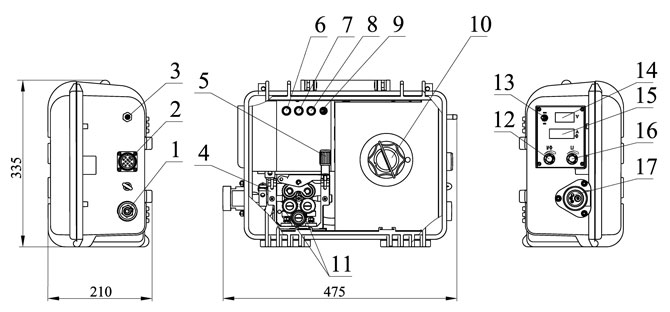

Внешний вид подающего механизма

1. Токовый разъем "+";
2. Разъем для подключения кабеля управления;
3. Штуцер газового клапана;
4. Устройство подающее;
5. Ручка регулирования усилия прижима роликов;
6. Кнопка "Калибровка";
7. Кнопка “Тест газа”;
8. Кнопка “Заправка проволоки”;
9. Переключатель режимов "Длинные/ Короткие швы";

10. Тормозное устройство;
11. Сменные ролики;
12. Потенциометр регулирования скорости подачи проволоки;
13. Переключатель "min/max" выбора диапазона регулирования скорости подачи проволоки;
14. Индикатор напряжения на дуге;
15. Индикатор сварочного тока и предварительного задания скорости подачи проволоки;
16. Потенциометр регулирования напряжения выпрямителя;
17. Разъем для подключения горелки.

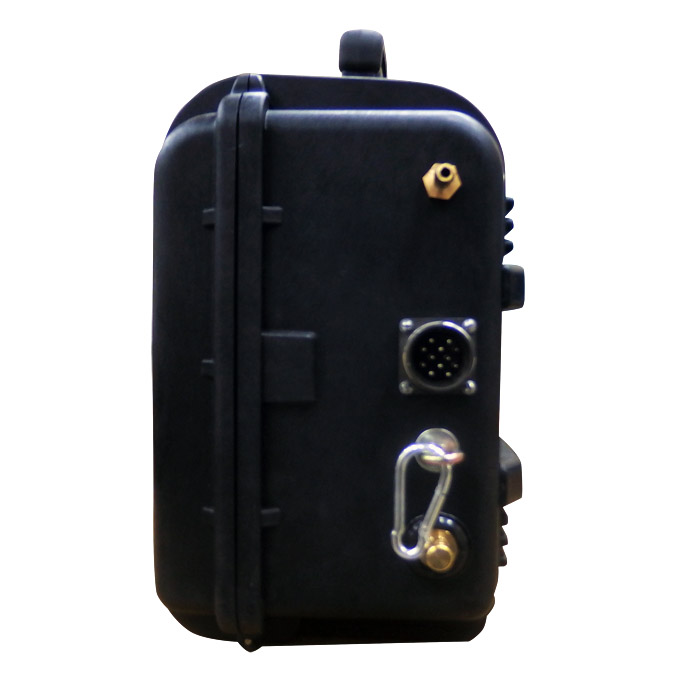

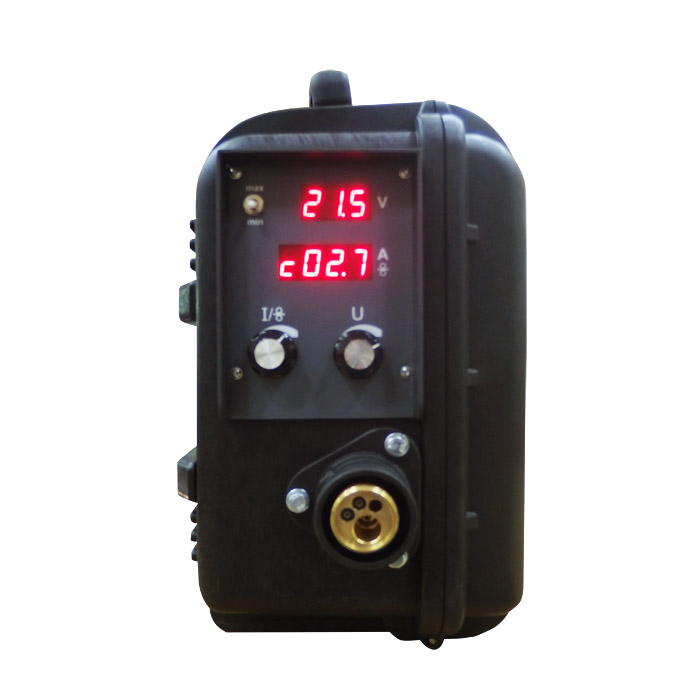

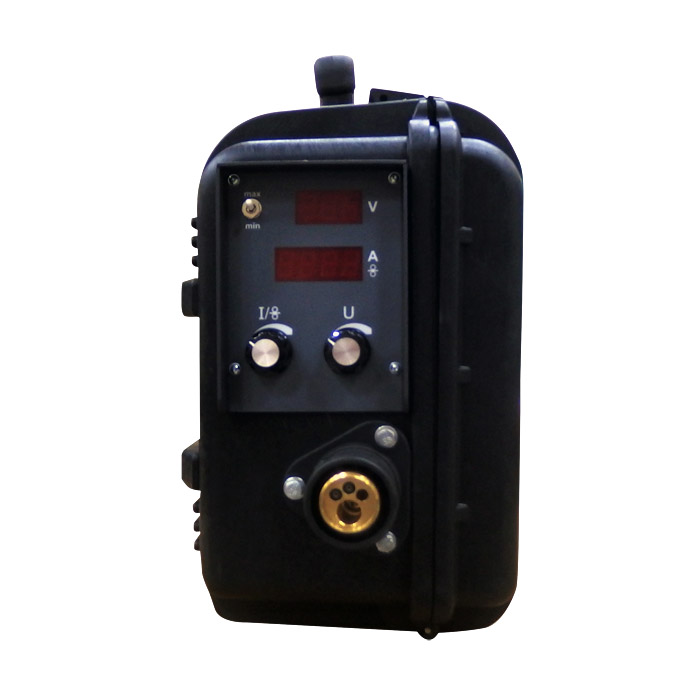

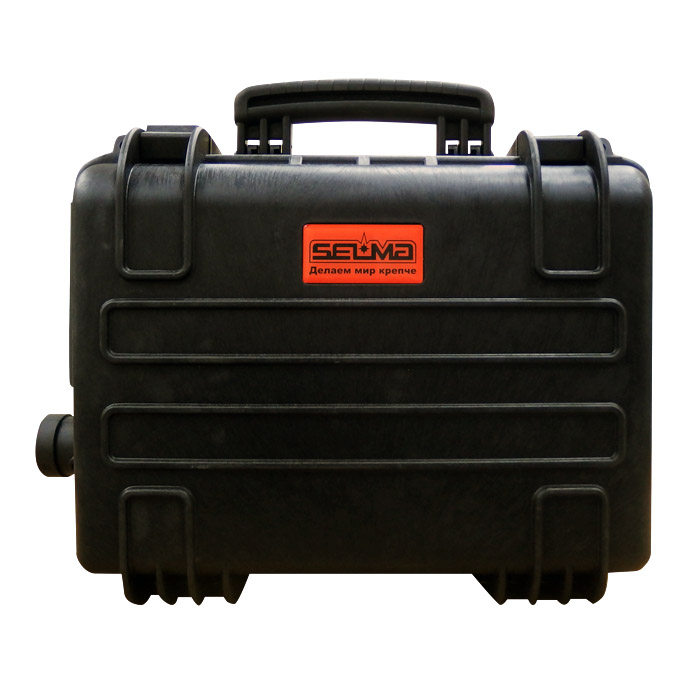

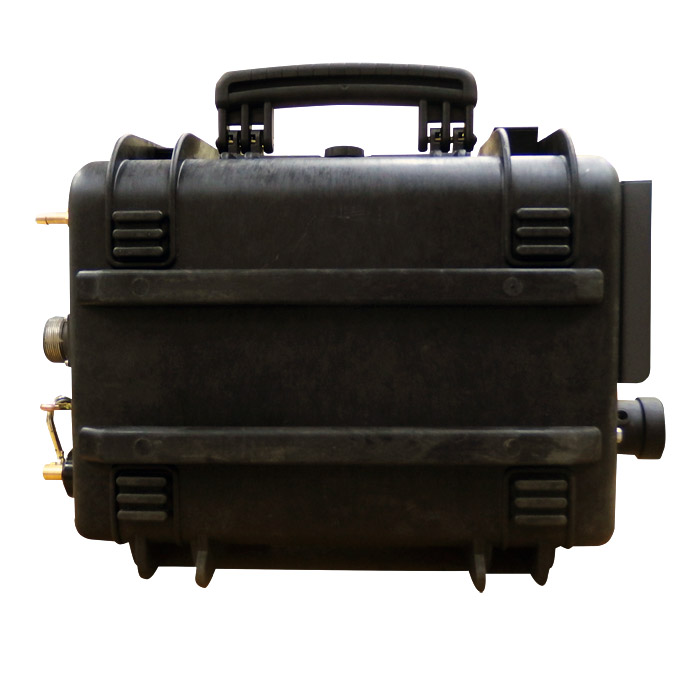

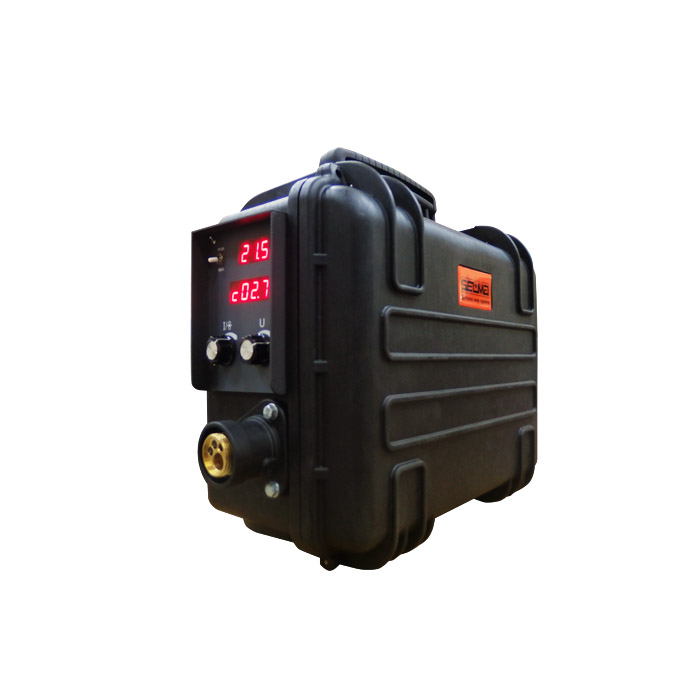

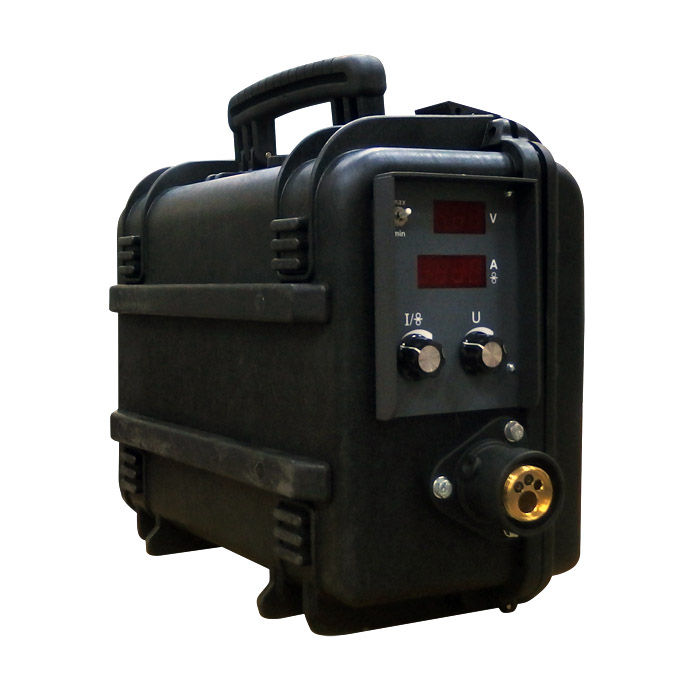

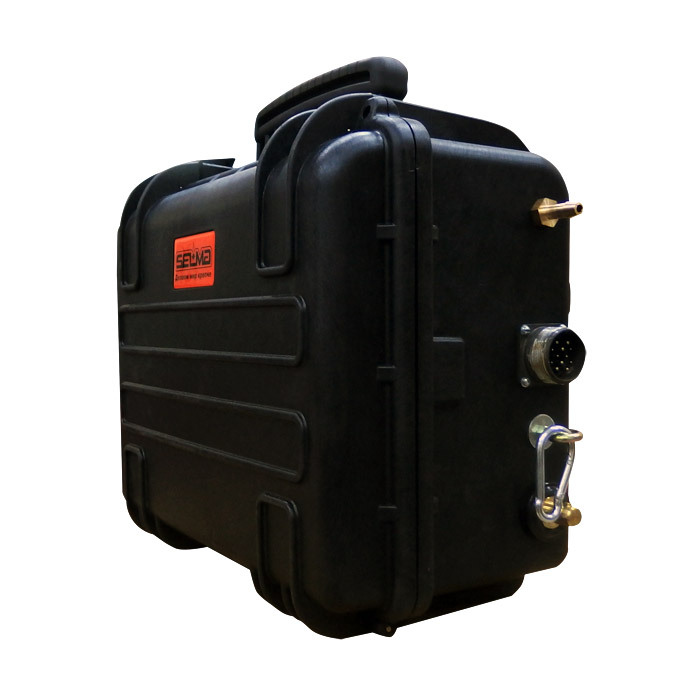

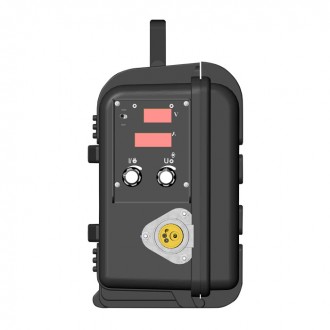

Фотографии подающего механизма ПДГ-421 «ВЕЗДЕХОД»




Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
Материалы размещенные на сайте носят информационный характер и не являются публичной офертой.
