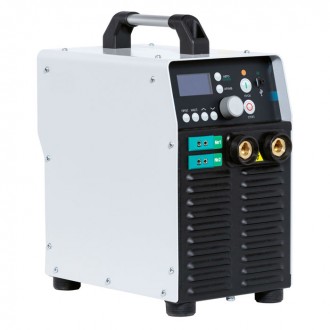

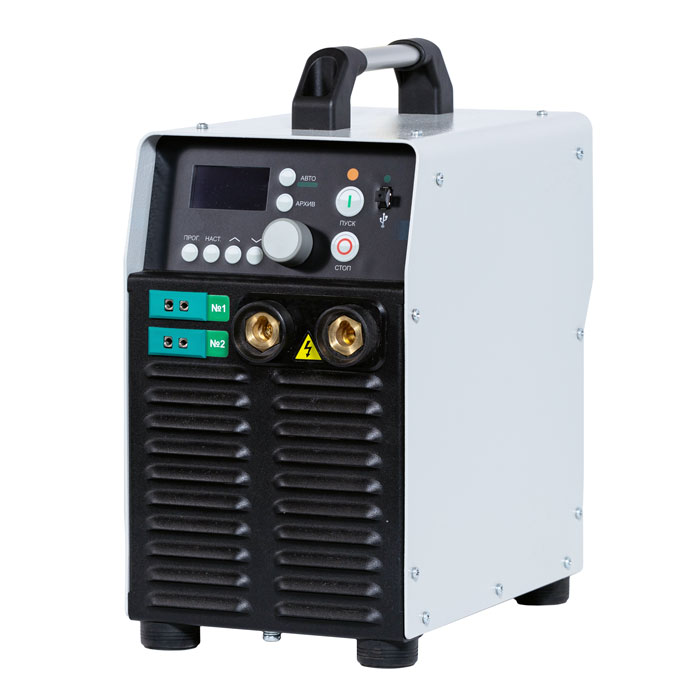

Установка индукционного нагрева и термообработки ППЧ-1-12
Установка индукционного нагрева и термообработки ППЧ-1-12 Нажмите, чтобы увеличить

УСТАНОВКА ИНДУКЦИОННОГО НАГРЕВА
ППЧ-1-12

■ КОМПАКТНОСТЬ И ЛЕГКОСТЬ
Удобство эксплуатации в цеховых, монтажных и полевых условиях.

■ МОРОЗОУСТОЙЧИВОСТЬ
Рабочая температура эксплуатации до -40 °С.

■ УДОБНЫЙ ИНТЕРФЕЙС
Интуитивно понятный в управлении.

■ 4 ГОДА
Межинтервальный срок поверки датчика температуры, 2 канала регистрации.



РЕШАЕМЫЕ ЗАДАЧИ


ПРЕДВАРИТЕЛЬНЫЙ И СОПУТСТВУЮЩИЙ ПОДОГРЕВ МЕСТНАЯ ТЕРМООБРАБОТКА СВАРНЫХ ШВОВ ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
• Кромок сварного стыка;
• Кромок сварного стыка перед автоматической сваркой;
• Кромок сварного стыка с наружным центратором;
• Толстостенных объектов большого диаметра, сосудов;
• Кромок сварных стыков вращающихся труб;
• Кромок сварных стыков при врезке под давлением. 		• Индукционным способом;
• Резистивным способом с применением гибких нагревателей. 		• Нагрев участка трубы перед снятием заводской изоляции;
• Нагрев детали перед посадкой с натягом;
• Подогрев перед нанесением и сушка после нанесения праймера на трубу;
• Размораживание труб с нефтепродуктом на добывающих месторождениях.
При составлении технического задания возможно использование установок для решения других задач.


ЕДИНАЯ ЦИФРОВАЯ СИСТЕМА УПРАВЛЕНИЯ В УСТАНОВКАХ ИНДУКЦИОННОГО НАГРЕВА С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

■  OLED-дисплей с отображением параметров работы   ■  Реализована на всех установках серии ППЧ

ПАРАМЕТРЫ РАБОТЫ ПРОГРАММАТОР РЕГИСТРАТОР
• Мощность и ток инвертора;
• Рабочая частота;
• Напряжение выпрямителя;
• Согласование с нагрузкой;
• Срабатывание защит;
• Температура нагрева;
• Ток индуктора;
• Напряжение выхода. 		• Адаптивный, с высокой точностью регулирования;
• Память на 10 программ с 10 шагами нагрева в каждой;
• Режимы работы: быстрый нагрев, нагрев, выдержка, охлаждение;
• Ограничение выходных характеристик в каждой программе для тока и мощности;
• Возможность автоматического переключения ведущей термопары (ведет канал, на котором показание t выше). 		• 2- или 4-канальный (в зависимости от модели установки), электронный с внутренней памятью и выгрузкой на флеш-карту;
• Поверка до 4 лет;
• Формирование диаграмм на персональном компьютере;
• Запись на флеш-карту всех нагревов, произведенных в автоматическом режиме.


ОБЛАСТЬ ПРИМЕНЕНИЯ УСТАНОВКИ ППЧ-1-12

Установка ППЧ-1-12 предназначена для проведения работ по предварительному и сопутствующему подогреву кромок сварных труб с внутренним центратором, листов индукторами (нагревательными поясами) серии НИГ-2 или индукторами в виде нагревательного кабеля серии НИК-2. Проведение работ по местной термообработке возможно индукторами в виде водоохлаждаемых кабелей или оголенным кабелем.

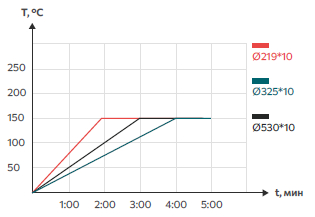

Предварительный подогрев

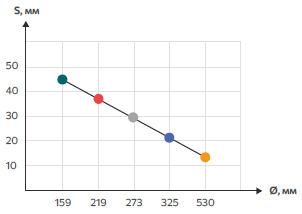

индукторами-поясами серии НИГ-2 		  Местная термообработка
кольцевых сварных стыков до 760 °C
Данные, отображаемые на графиках, являются примерными. Более точную информацию мы можем предоставить после выявления индивидуальных параметров, влияющих на время нагрева и область применения.


Технические характеристики


Наименование параметра Значение
Мощность, кВт:
- номинальная
- максимальная
15
20
Выходной ток, А 200
Рабочая частота, КГц 7-30
Охлаждение установки воздушное принудительное
Работа по программе
(Программатор 10 программ 10 шагов):
- быстрый нагрев
- нагрев
- выдержка
- охлаждение 		+
Возможность устанавливать ток индуктора и мощность каждой программы +
Работа в ручном режиме по таймеру +
Степень защиты IP 23S
Регистрация параметров нагрева (регистратор) до 2 точек +
Количество подключаемых термопар тип К, шт. 2
Количество ведущих термопар тип К
(ведущим становится тот канал, где температура выше), шт. 		2
Поверка на измеритель температуры, лет до 4
Возможность подключения ПДУ +
Цифровая система управления и защиты +
Условия эксплуатации, °С от -40 до +40
Габаритные размеры (ДхШхВ), мм 325х210х400
Вес нетто, кг 12,5
Номер для заказа 1.03.15.0
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
Материалы размещенные на сайте носят информационный характер и не являются публичной офертой.
