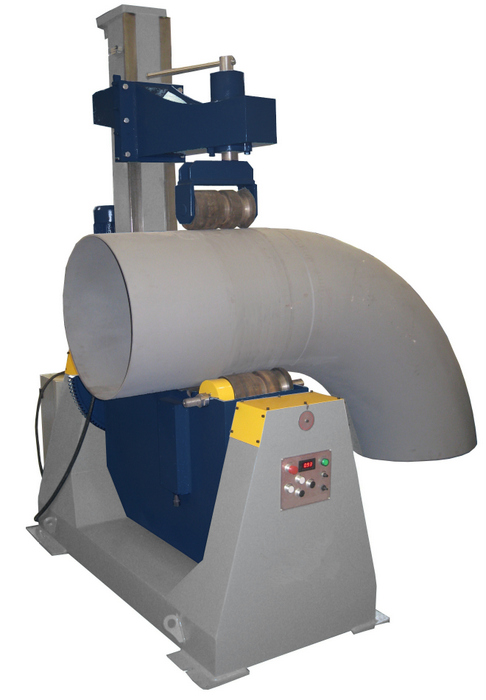

| Трубный вращатель УПТ-820 | Нажмите, чтобы увеличить |
|
УСТАНОВКА ПРИВАРКИ ТРУБНЫХ ОТВОДОВ УПТ-820
|
|
Установка приварки трубных отводов УПТ-820 предназначена: для сварки круглых труб и приварки к трубам фланцев, отводов, горловин, патрубков. Установка позволяет зажимать и вращать трубы и трубные детали при их сборке, в процессе ручной или автоматической сварки трубных узлов, в цеховых и монтажных условиях. Установка позволяет, также, наклонять свариваемые изделия для обеспечения наиболее оптимального положения при сварке. |
|
Установка обеспечивает следующие возможности: |
| • зажим трубы в широком диапазоне диаметров; |
| • плавную регулировку скорости вращения труб; |
| • центровку двух труб одинакового диаметра (выполняют зажимные ролики); |
| • стыковку труб одного диаметра с высокой точностью; |
| • стыковку и вращение труб с отводами, фланцами, частями тройников или дру-гими трубными деталями. |
|

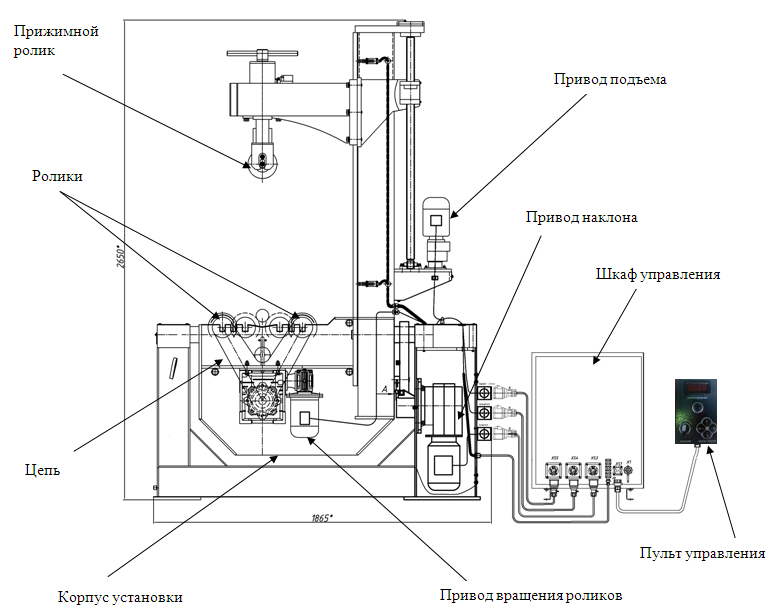

Общий вид и состав установки |
|||
|
|
Возможные варианты применения установки |
|||
|
|||
| • Установка комплектуется тремя попарно сдвоенными роликами. Ролики выполнены целиком из стали и имеют на своей поверхности насечку. | |||
| • Основание установки и кронштейны роликов изготовлены из высокопрочной стали. | |||
| • Вращение роликов на установке осуществляется собственным электроприводом, который через редуктор и цепную передачу передаёт крутящий момент к ведущим роликам. Применяемая конструкция редуктора повышает эффективность работы и снижает энергозатраты. | |||
| • Управление электродвигателем установки осуществляется с помощью частотного преобразователя. Это позволяет плавно регулировать скорость вращения двигателя, в широком диапазоне, и выполнять функции его защиты. С помощью пульта управления устанавливается требуемая скорость вращения, осуществляется вращение детали в противоположном направлении. Поворот детали относительно вертикальной оси, в двух направлениях, осуществляется вручную. Система управления установкой позволяет взаимодействовать со сварочной колонной. | |||
