Керамические подкладки (ИТС)

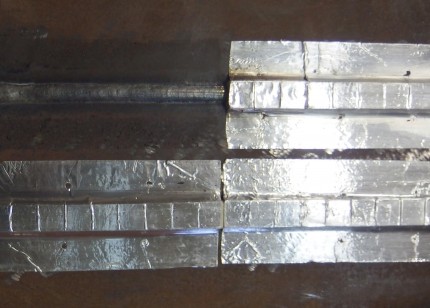

Керамические подкладки (ИТС) Нажмите, чтобы увеличить

Керамические подкладки (ИТС)

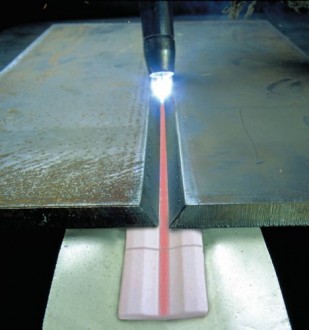

Использование специальных керамических подкладок для сварки - простой и эффективный метод получения высокого качества сварного шва. Керамические подкладки позволяют получить качественный обратный валик без дополнительных дорогостоящих технологических процессов: шлифования, выборки и подварки. Подкладки состоят из набора повторяющихся элементов одинаковой формы.

Основные достоинства использования керамических подкладок


• в результате сварки получается качественный шов, выдерживающий проверку рентгеновским контролем;
• активно поддерживается расплавленный металл шва и формируется обратный валик при сварке корневого прохода;
• за счёт гарантированного проплавления места соединения возможна и достаточна односторонняя сварка;
• увеличивается производительность труда в связи с возможностью увеличения параметров режима сварки;
• корневой и заполняющий проходы выполняются за один (становятся единой технологической операцией);
• возможна сварка в переменный зазор, в том числе превышающий допустимый;
• устраняются дефекты и необходимость последующих исправлений;
• становится ненужной трудоёмкая и дорогостоящая механическая обработка;
• для крепления к свариваемому изделию применяется восприимчивая к теплоте фольга, адгезия которой к поверхности увеличивается по мере нагрева изделия;
• по заказу поставляются элементы подкладок специальной конфигурации.



<

С помощью керамических подкладок Вы экономите

• на оборудовании для механической обработки и расходных материалах к нему - уровень затрат на расходные материалы, как правило, превышает уровень стоимости;
• на сварочных материалах - стоимость которых высока, а металл корневого прохода просто перерабатывается во вреднуюметаллическую пыль;
• на времени подготовительных и основных операций - необходимо только приклеить подкладку, произвести сварку корневого шва на режимах заполняющих проходов и отклеить подкладку после сварки. В противном случае придётся тратить время на сварку корня на заведомо низких непроизводительных режимах, затем производить выборку корня и подваривать ещё раз, что в ряде случаев сделать сложно, а бывает и невозможно из-за конструкции изделия;
• на приспособлениях - при сварке легко окисляемых материалов нет необходимости обеспечивать поддув защитного газа на обратную сторону шва, подкладка плотно прилегает и защищает металл корня шва от окисления;
Таким образом, при внедрении керамических подкладок Вы получаете высокий экономический эффект и существенно сокращаете время «от заготовки до готового изделия».

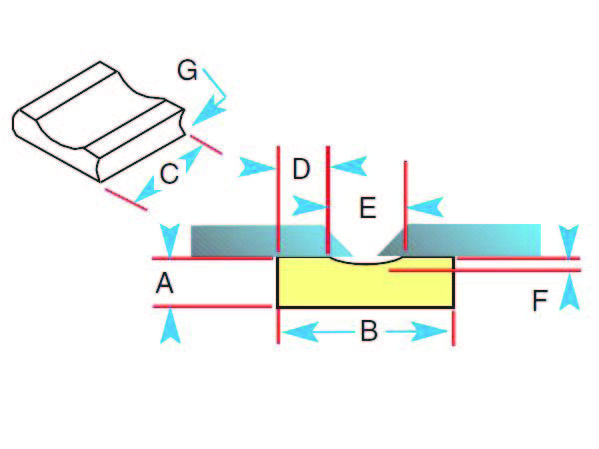

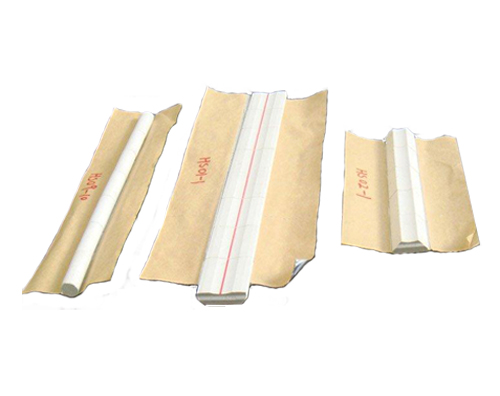

Ассортимент, внешний вид и размеры


Применяется при MIG-сварке
сплошной и порошковой проволокой.
Наименование Код Размеры, мм
A B C D E F G H I
POWER BACK-403
(аналог 1G42-R,18 м в одной упаковке) 		OSV.0119 7.3 27 34 7 13 1.3 - - -
POWER BACK-402
(аналог 1G41-R,18 м в одной упаковке) 		OSV.0118 7.3 27 33 9 9 1.3 - - -
POWER BACK-401
(аналог 1G43-R,18 м в одной упаковке) 		OSV.0120 7.3 27 32 10.5 6 1.3 - - -

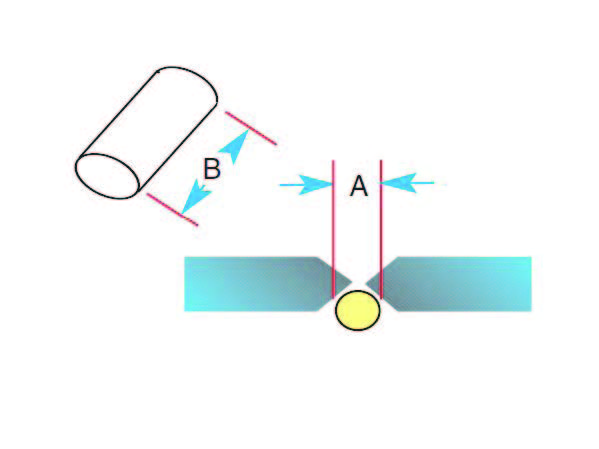

Керамические подкладки круглого сечения для сварки соединений с Х-образной разделкой и для Т-соединений
Наименование Код Размеры, мм
A B C D E F G H I
POWER BACK-901 Ø10 мм
(аналог 1G9-RD, 24 м в одной упаковке) 		OSV.0121 10 30 - - - - - - -
POWER BACK-901 Ø15 мм
(аналог 1G15-RD, 24 м в одной упаковке) 		OSV.0144 15 30 - - - - - - -
POWER BACK-901 Ø20 мм
(аналог 1G20-RD, 12 м в одной упаковке) 		OSV.0150 20 30 - - - - - - -

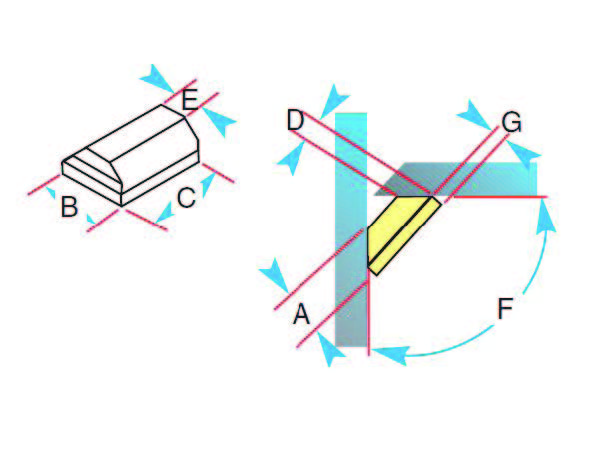

Подкладка предназначена для крепления в угол таврового соединения при односторонней разделке, со стороны, где нет скоса кромки. Применяется в местах, где доступ для сварки или ремонта невозможен. Произведённый валик будет выпуклым.
Наименование Код Размеры, мм
A B C D E F G H I
POWER BACK-203T
(аналог 1G65-B, 18 м в одной упаковке) 		OSV.0145 8 22 30 6 10 90° - - -

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
