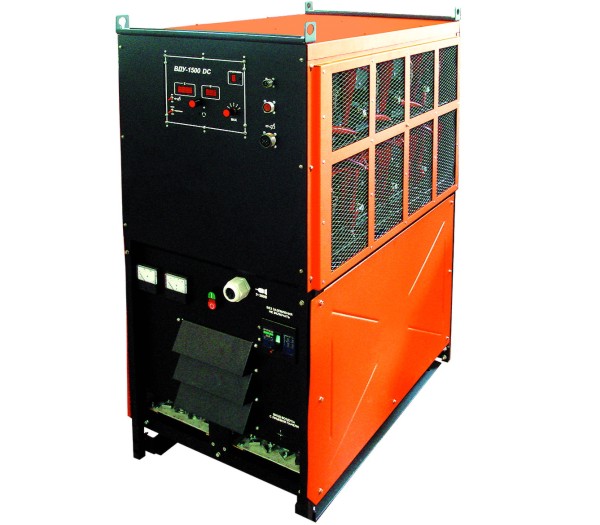

Выпрямитель сварочный ВДУ-1500

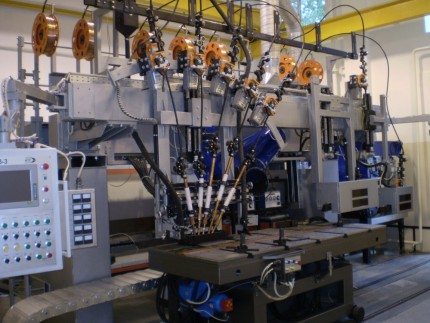

Выпрямитель сварочный ВДУ-1500 с универсальными внешними характеристиками предназначен для комплектации автоматов для сварки и наплавки под слоем флюса. Выпрямитель также может быть использован в составе установок гибридной сварки, для автоматической сварки в защитных газах, для многодуговой и тандемной сварки, для воздушно-дуговой резки угольным электродом (в комплекте с балластными реостатами).Рекомендуется для высококачественной сварки сталей больших толщин (более 20мм), обеспечивает глубокое проплавление за один проход.

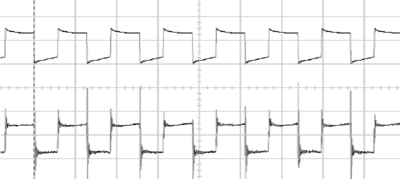

ВДУ-1500 Осцилограмма сварочного тока и напряжения на дуге с прямоугольной формой импульса


ОСНОВНЫЕ ОСОБЕННОСТИ


• Основа ВДУ-1500 – блок синхронизированных высокочастотных конверторов.
• Стабильные сварочные режимы и высокое качество сварного шва, не зависимо от перепадов напряжения питающей сети, благодаря конверторной схеме преобразования тока.
• Высокая частота (19 кГц) и прямоугольная форма импульса сварочного тока и напряжения на дуге обеспечивают силовое давление на сварочную ванну. Эти факторы, а также низкое тепловложение вследствие модуляции сварочного тока в диапазоне частот 0-5 Гц, определяют высокие механические свойствами сварных швов.
• За счет регулировки вольт-амперной характеристики (установление рабочей точки на падающем участке ВАХ или на жестком участке ВАХ, регулирование значения тока короткого замыкания) и прямоугольной формы импульса сварочного тока и напряжения на дуге возможно управление глубиной провара.
• Предварительная установка параметров сварки.
• Возможность запоминания 10 сварочных режимов.
• Возможность дистанционного регулирования сварочных параметров.
• Работа при температурах окружающей среды -40…+40 °С.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра

Значение

Напряжение питающей сети, В

380

Номинальный сварочный ток, А

1200 (ПВ100%)

Пределы регулирования сварочного тока, А

250-1500

Пределы регулирования рабочего напряжения, В

20-80

Напряжение холостого хода, В, не более

90

Углы наклона внешней ВАХ по ступеням, В/А

1-0,01; 2-0,02; 3-0,03; 4-0,04; 5-0,05*

Потребляемая мощность, кВа, не более

100

Масса, кг, не более

350

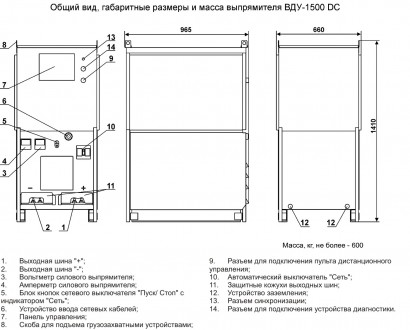

Габариты, мм, не более

950х650х1400

* возможно программно установить нулевое значение угла наклона ВАХ
