ТРАНСФОРМАТОР ДЛЯ АВТОМАТИЧЕСКОЙ ДУГОВОЙ СВАРКИ ТДФЖ-2002С

Трансформатор для автоматической дуговой сварки ТДФЖ-2002С, стационарный, предназначен для автоматической дуговой сварки под слоем флюса [SAW] однофазным переменным током частотой 50 Гц проволокой, прутком или электродом до 6 мм в диаметре.

Сварка проволокой, прутком или электродом свыше 6 мм в диаметре, либо использование аппарата для иных работ возможно только по согласованию с АО "НПФ ИТС".

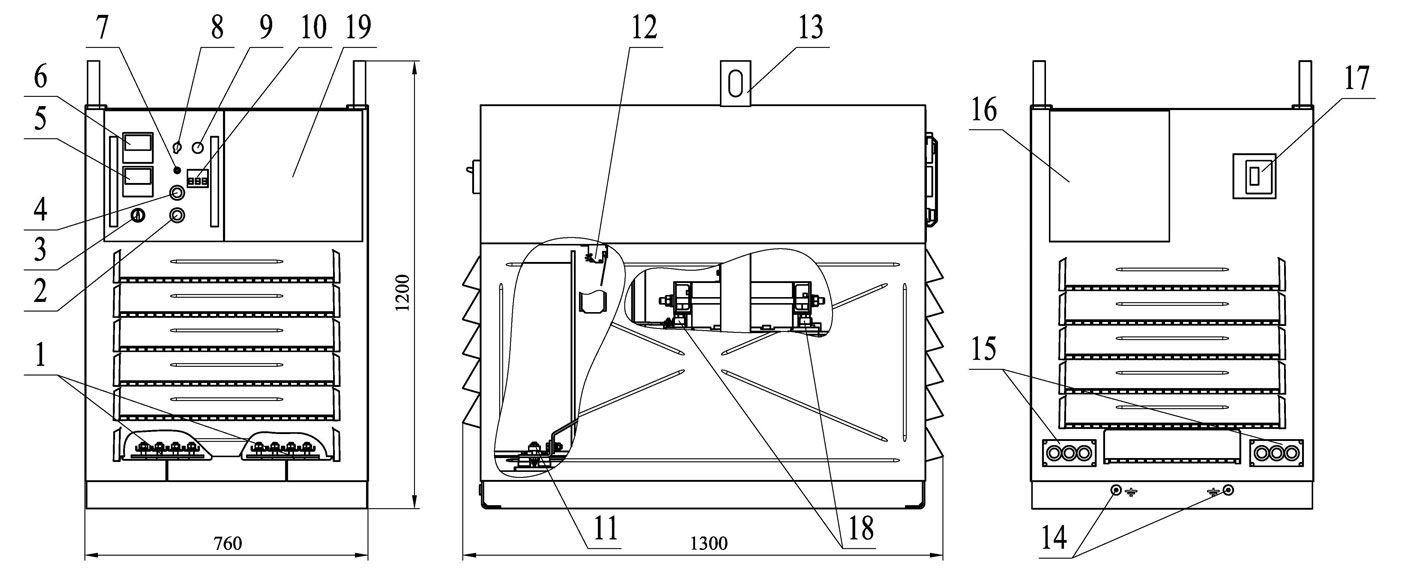

Общий вид, габаритные размеры трансформатора

1. Зажимы для подключения сварочных кабелей;
2. Кнопка "Стоп";
3. Переключатель "Сварка включено/выключено";
4. Кнопка "Пуск";
5. Амперметр;
6. Вольтметр;
7. Тумблер "Местное/дистанционное" управление;
8. Потенциометр регулирования рабочего напряжения;
9. Индикатор "Сеть";

10. Автоматический выключатель цепей управления;
11. Место подключения питающей сети;
12. Ветровое реле;
13. Скобы для поднятия грузозахватными устройствами;
14. Устройства заземления;
15. Места ввода сетевых кабелей;
16. Отсек переключения диапазонов сварочного тока;
17. Автоматический выключатель "Сеть";
18. Амортизатор трансформатора;
19. Крышка отсека блока управления.

+ Технические характеристики

Наименование параметра Значение
Напряжение питающей сети, В 380
Частота питающей сети, Гц 3~50
Номинальный сварочный ток, А 2000
Номинальное рабочее напряжение, В 78
Номинальный режим работы, ПВ, % 100
Пределы регулирования рабочего напряжения, В 32…78
Напряжение холостого хода, В, не более 110
Пределы регулирования сварочного тока, А
  диапазон "малых токов"
  диапазон "средних токов"
  диапазон "больших токов"

  600…1200
  1100…1800
  1500…2200
Первичный ток, А, не более 630
Коэффициент полезного действия, не менее, % 90
Потребляемая мощность, при номинальном токе, кВА, не более 282
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А
1000
Габаритные размеры, мм
  длина
  ширина
  высота

  1300
  760
  1200
Масса, кг, не более 745
