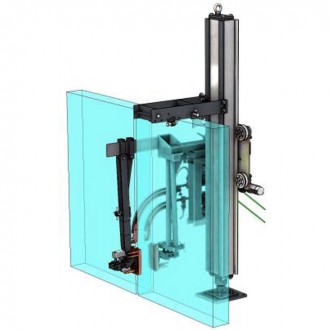

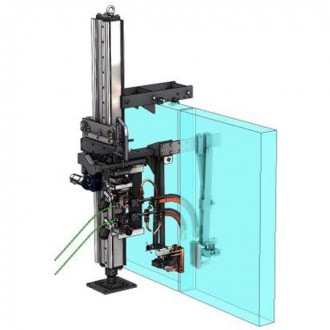

АЭШС-01 Автомат для электрошлаковой сварки |
|
АЭШС-01 создан как замена представленному на рынке аппарату А-535. Основные отличия: • Вместо оригинальных редукторов применены покупные редуктора общепромышленного применения; • Вместо оригинальных механизмов перемещения применены унифицированные суппорта; • Для упрощения конструкции вместо 3-х мундштуков применены 2. |
|
Сварочный аппарат нового поколения АЭШС-01 создан на современной элементной базе и предназначен для электрошлаковой сварки с принудительным формированием вертикальных стыковых швов листовых конструкций из металла толщиной 30-250 мм*. |
|
*При соответствующей доукомплектации автомат позволяет сваривать металл толщиной до 450 мм, выполнять кольцевые швы, выполнять угловые и тавровые соединения. |
|
Автомат может быть оснащён одним или двумя подающими механизмами для проволок диаметром 3 мм с раздельным, независимым регулированием скорости подачи каждой из них. |
|
Автомат АЭШС-01 снабжён устройством колебаний электродов. Таким образом, в процессе выполнения сварного шва, при помощи сервоприводов производится одновременное перемещение автомата по вертикали и колебательные движения мундштуков в поперечном направлении; |
| + Основные особенности |
|
состав установки |
|
|
• Аппарат сварочный; • Подставки для катушки; • Катушки для электродной проволоки; • Соединения электрические; |

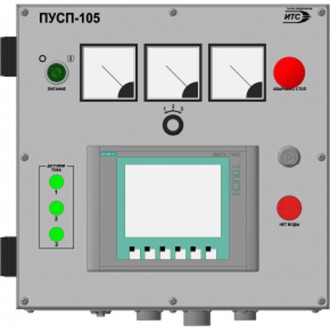

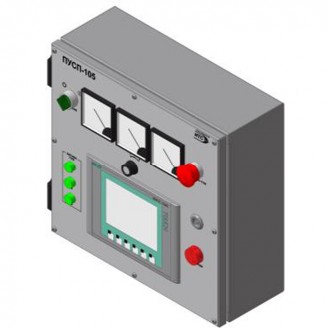

• Шкаф управления; • Сменные и запасные части, принадлежности согласно ведомости ЗИП; • Устройство для контроля давления и циркуляции воды. |
|
|
|
|

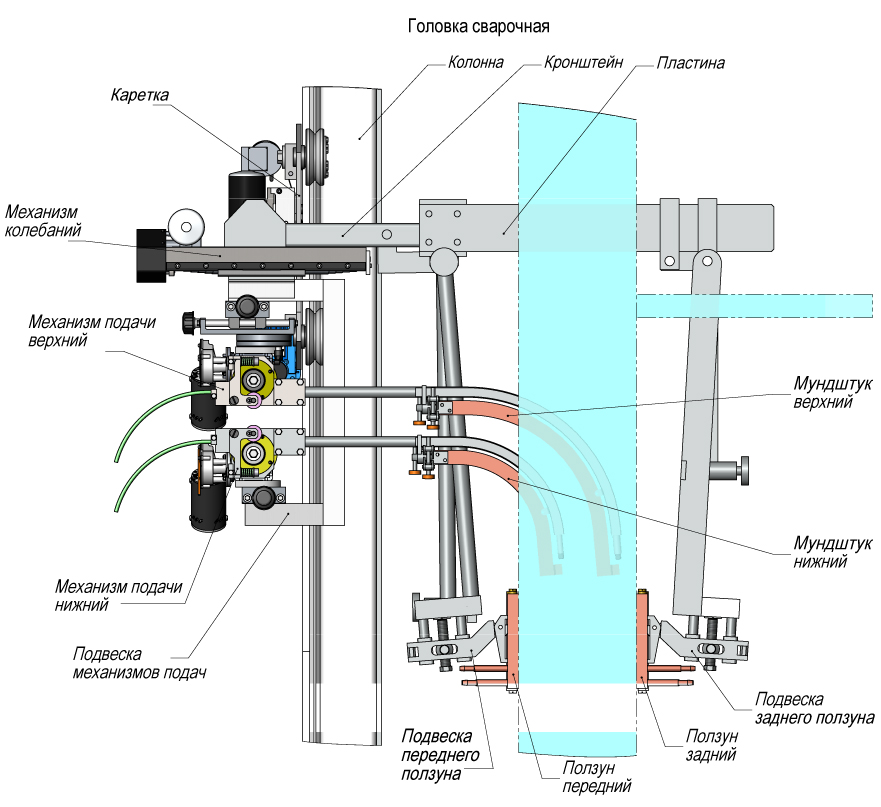

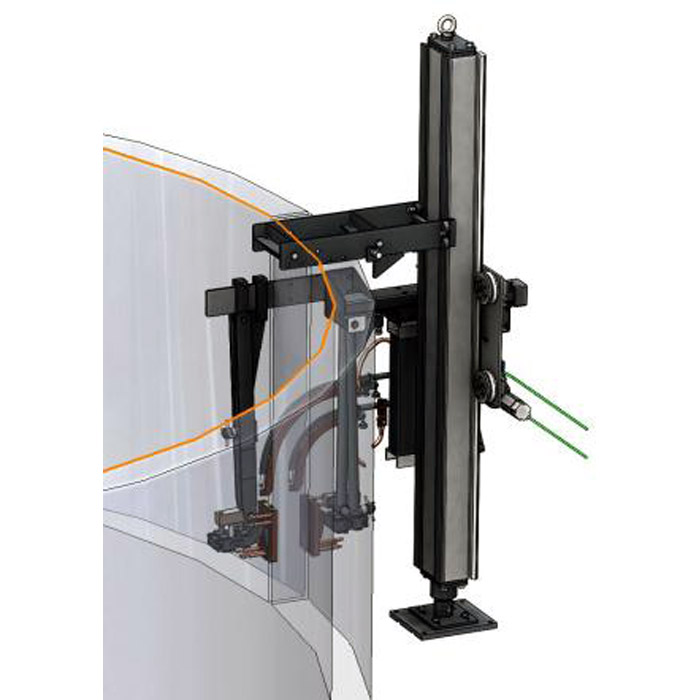

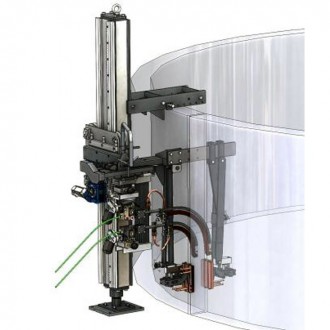

устройство сварочного автомата АЭШС-01 |
|
|
|
• Колонна ходовая 1; • Каретка 2; • Суппорт 3; • Механизм колебаний 4; • Система подачи электродной проволоки 5; • Мундштуки 6 и 7; • Держатели переднего 8 и заднего 9 ползунов; • Ползуны 10; • Пластина 11; • Опора колонны 12*; • Держатель колонны 13*; |
|
*В зависимости от выполняемых сварочных работ могут применяться другие способы закрепления. В частности, колонна может быть установлена на подвижную тележку с возможностью корректировки положения верха и низа колонны |
|
| - Технические характеристики | ||||||||||||||||||||||||||||||||||||||
|

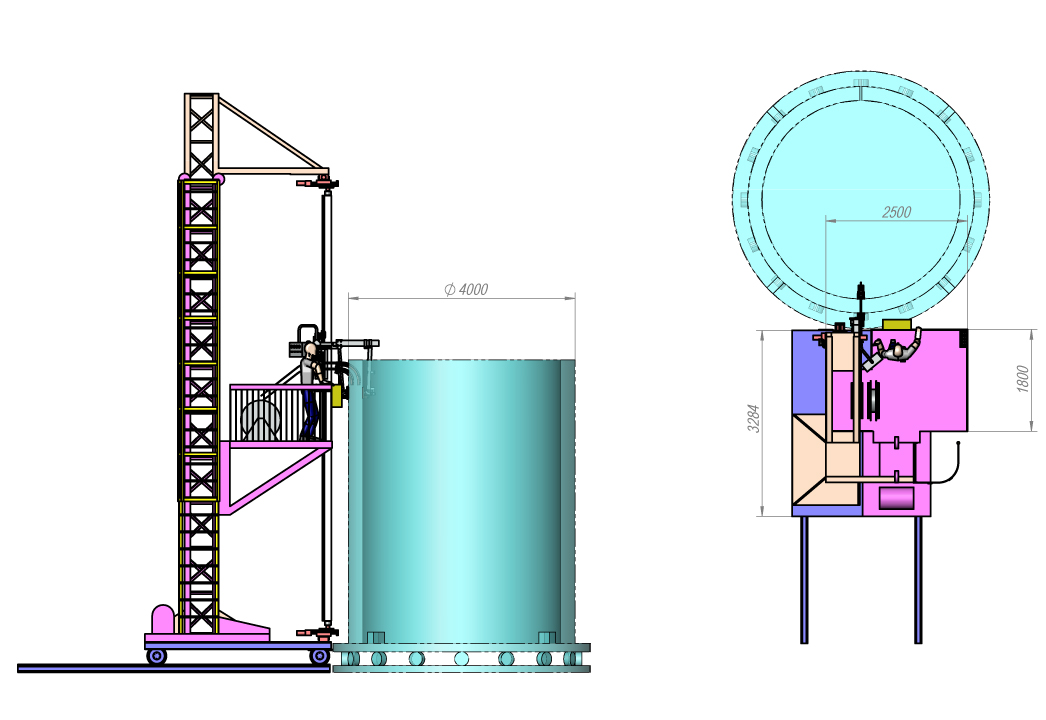

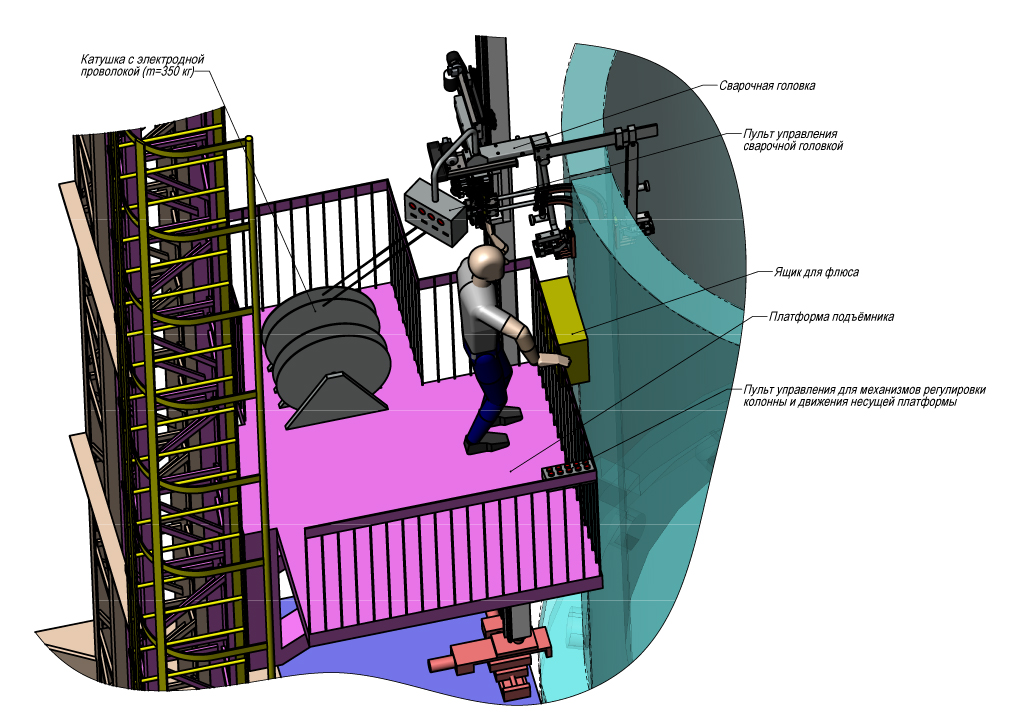

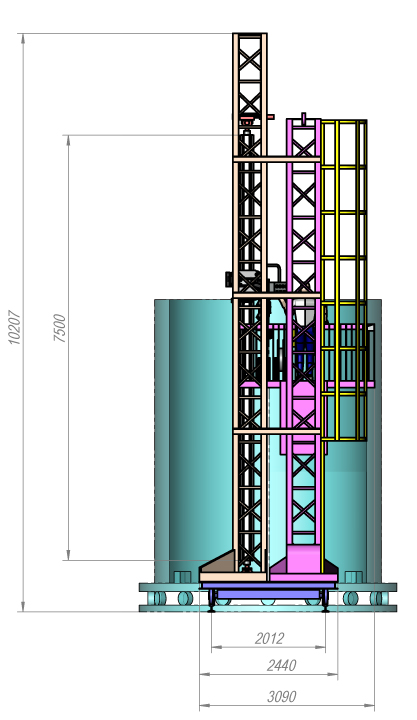

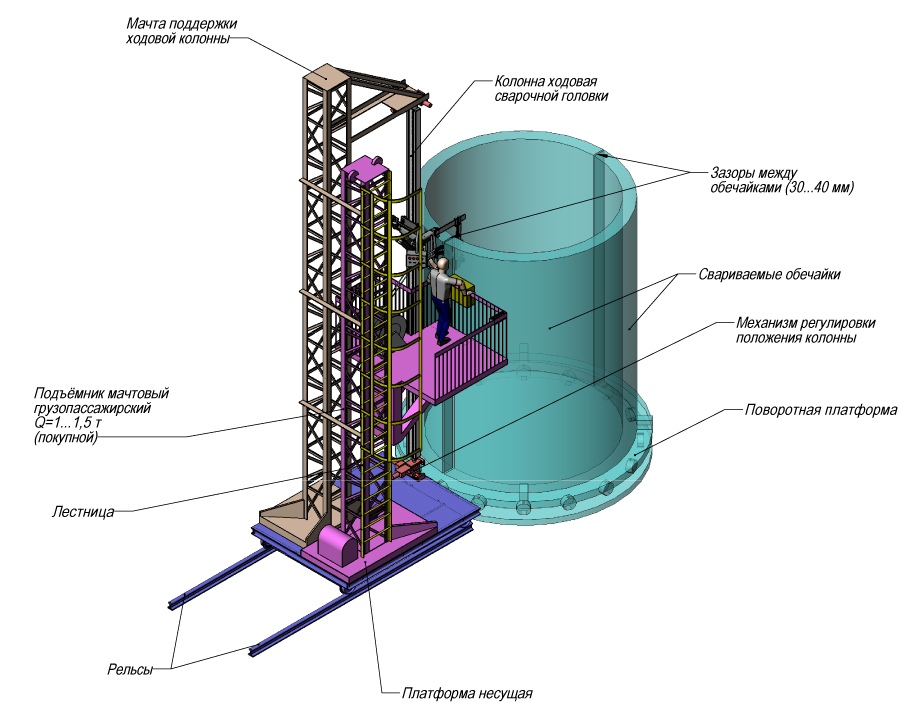

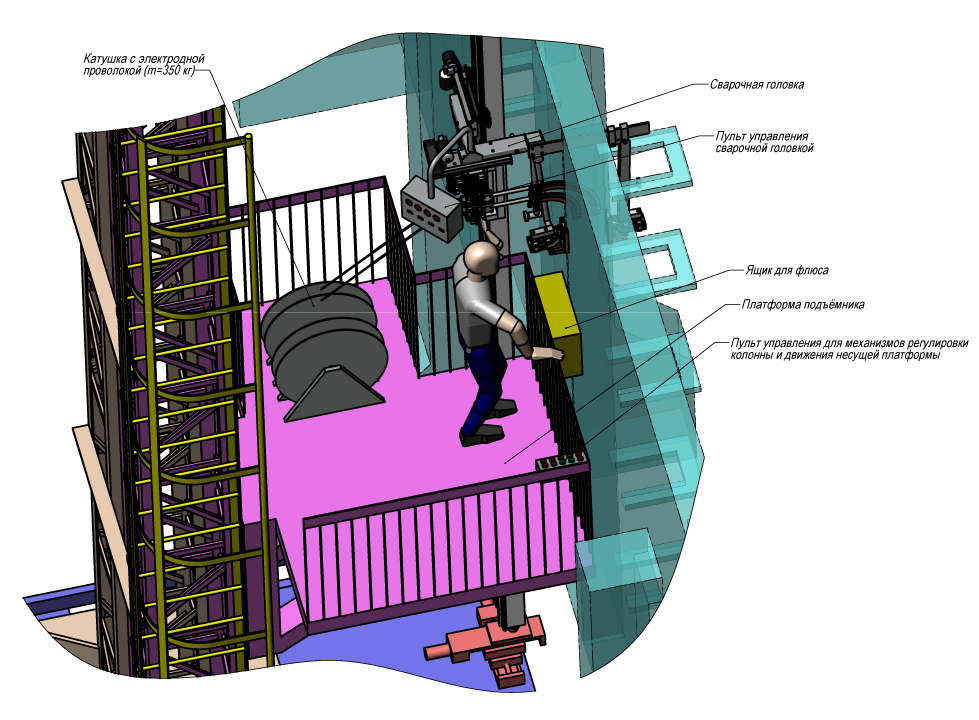

| - Применение АЭШС-01: сварка обечаек установкой на платформе | ||||
|

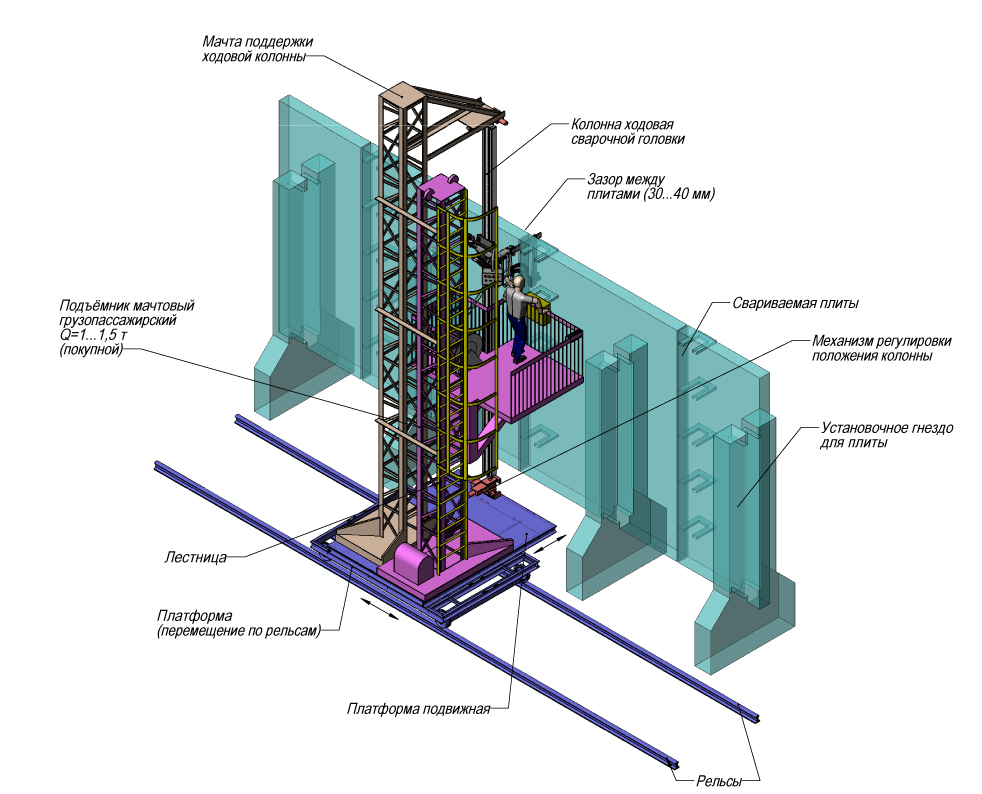

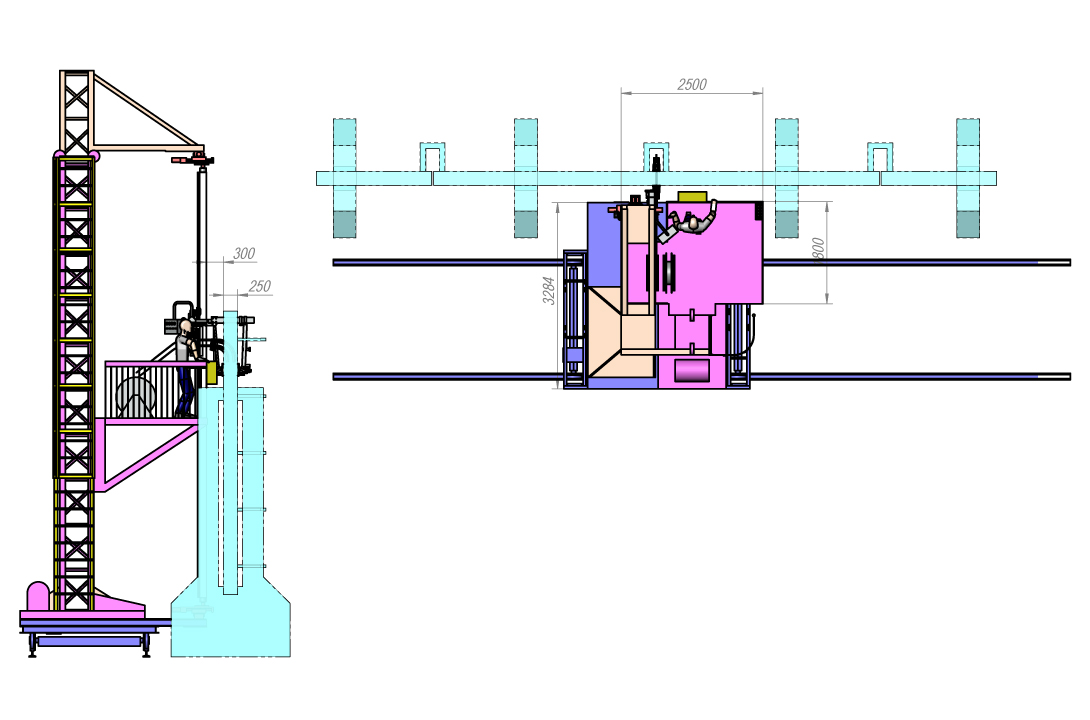

| - Применение АЭШС-01: сварка плит установкой на платформе | ||||
|

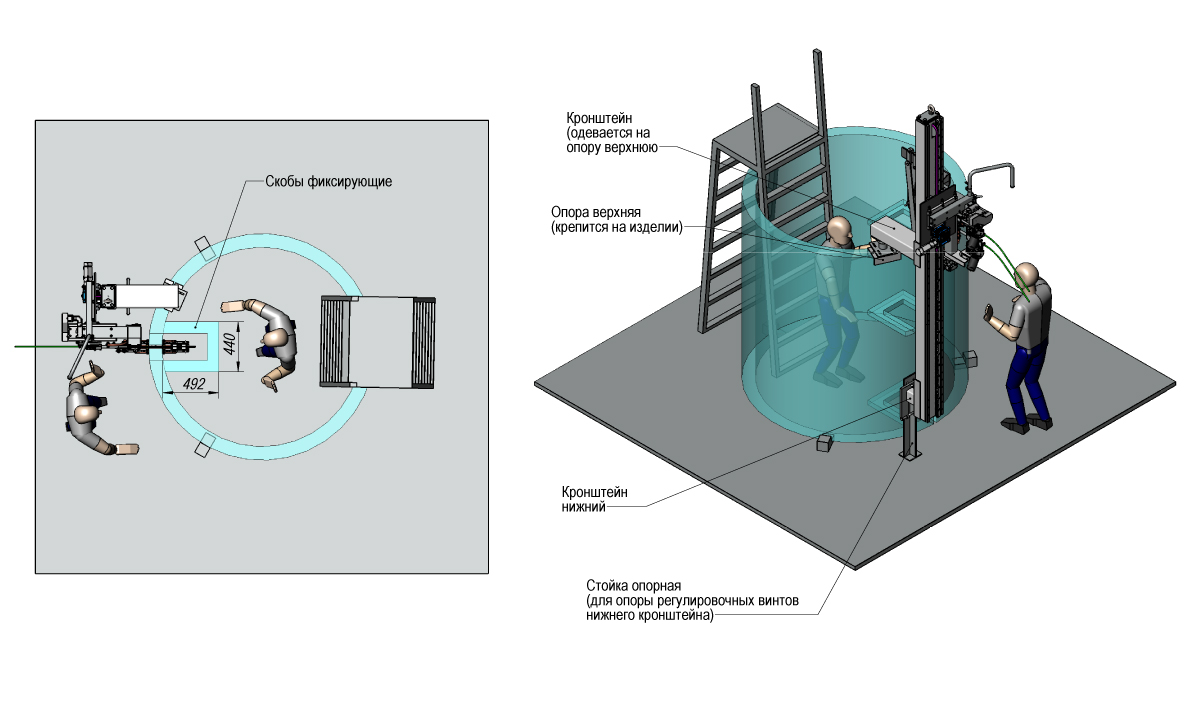

| - Применение АЭШС-01: сварка обечайки установкой на приставной колонне | ||
|

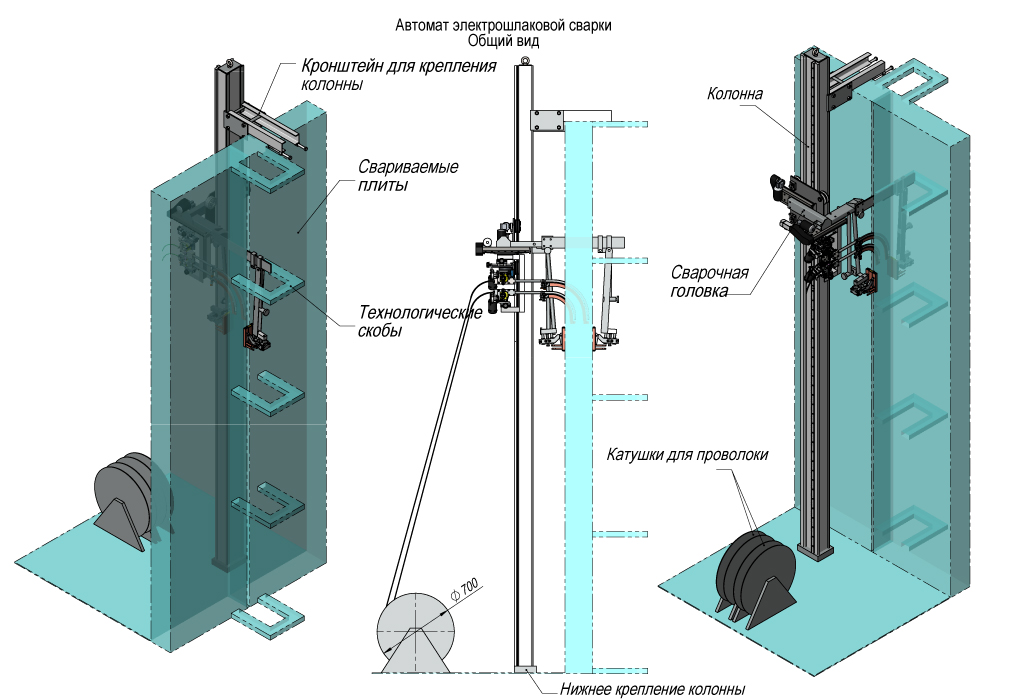

| - Применение АЭШС-01: сварка плит установкой на приставной колонне | ||
|
