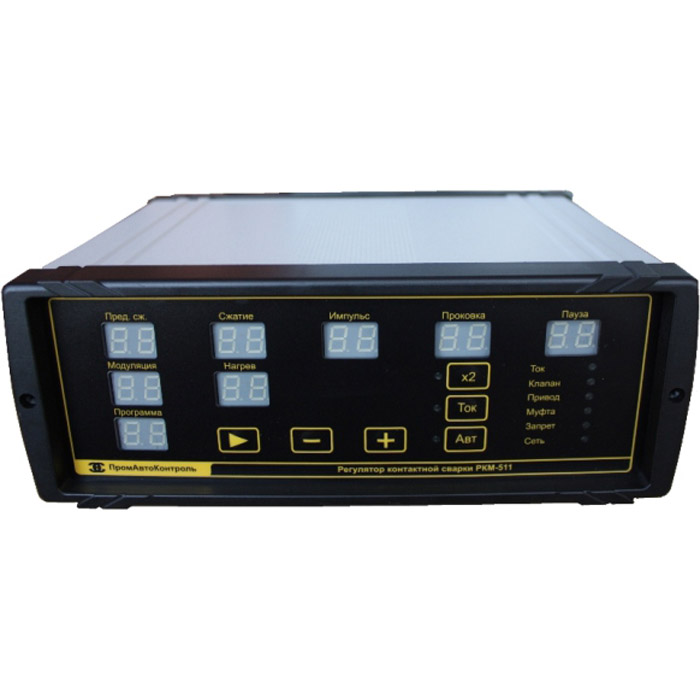

Регулятор контактной машины РКМ-511
Регулятор контактной машины РКМ-511 Нажмите, чтобы увеличить

Регулятор контактной машины РКМ-511

Замена РВИ-503, РЦС-403, РЦС-503

Регуляторы серии РКМ-511 предназначены для управления циклом сварки точечных и шовных машин переменного тока с постоянным усилием.

Регулятор выполнен на базе однокристальной ЭВМ типа ATmega128A.

+ Основные особенности

• Хранение 10 сварочных программ в энергонезависимой памяти;
• 5-ти позиционный сварочный цикл (пред. сжатие, сжатие, ток, проковка,   пауза);
• Автоматическая настройка на коэффициент мощности машины;
• Измерение и индикация текущего напряжения сети;
• Дискретный отсчет и регулирование позиций сварочного цикла;
• Регулирование тока в диапазоне от 30 до 100% от полнофазного;
• Расширенный алгоритм компенсации сварочного тока при колебаниях   сети.
+ Технические характеристики

Наименование параметра Значение
Количество импульсов тока в точечном режиме 1
Длительность позиции “ПРЕД. СЖАТИЕ”, периодов 0 - 396
Длительность позиций цикла (кроме “ПРЕД. СЖАТИЕ”), периодов 0 - 99; 0 - 198
Отклонение величины тока при колебаниях сети +5/-10% ±3%
Количество исполнительных устройств 3
Напряжение питания, В 380 (220*)
Габаритные размеры (ШхВхГ), мм 245х95х195
Масса, кг (не более) 3,5
* Регуляторы на напряжение 220В поставляются по заказу

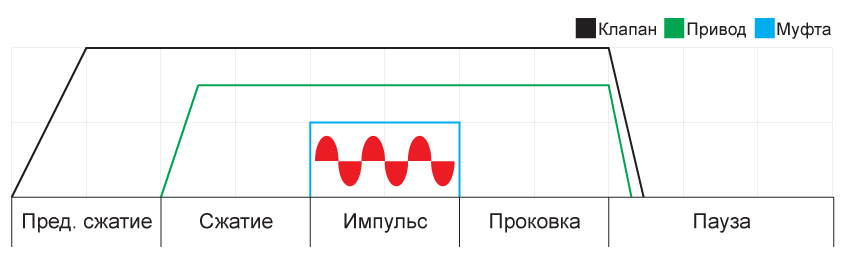

Циклограмма работы регулятора

Cкачать подробное описание в формате PDF
