Машина контактной точечной сварки МТР-1201

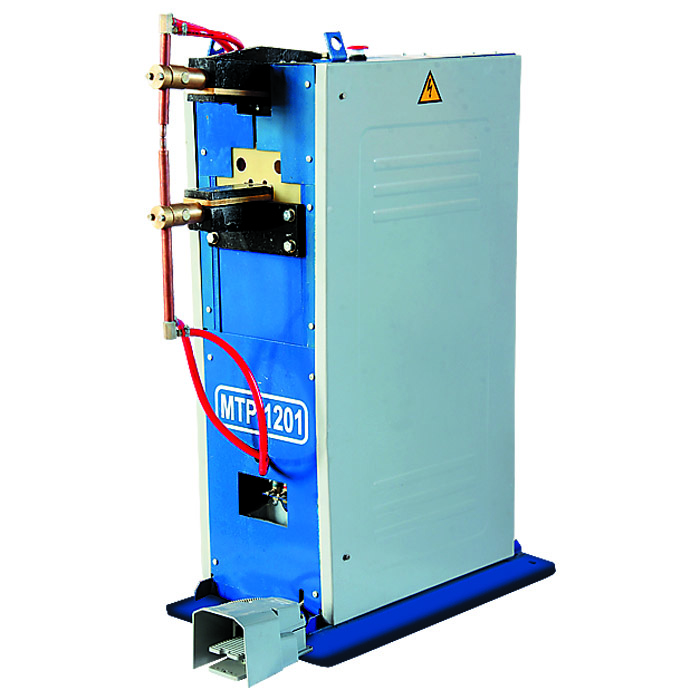

Машина контактной точечной сварки МТР-1201 Нажмите, чтобы увеличить

Машина контактной точечной сварки МТР-1201

Машина контактной сварки МТР-1201 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

+ Основные особенности:
• Радиальный ход электрода;
• Система стабилизации сварочного тока при колебаниях напряжения электросети;
• Эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
• Система водяного охлаждения трансформатора и электрододержателей;
• Глушители шума на пневмоклапанах;

РЕКОМЕНДАЦИИ ПО ВЫБОРУ
машин контактной точечной сварки переменного тока из нашей линейки

Технические характеристики

Наименование параметра Значение
Наибольший вторичный ток, кА 12,0
Номинальный длительный вторичный ток, кА 2,9
Вылет, мм (опция) 200-250 (650)
Усилие сжатия максимальное, даН 200
+ Подробные характеристики
Наибольшая мощность при коротком замыкании, кВА 35
Номинальное усилие сжатия при номинальном вылете, даН 160
Раствор, мм номинальный/ наименьший/ наибольший 150/130/325
Расход охлаждающей воды, л/ч 160
Толщины свариваемых материалов, мм
Низкоуглеродистая сталь 0,2+0,2…2,5+2,5
Нержавеющая сталь 0,5+0,5
Арматура класса А1, В1 2,0+2,0…5,0+5,0
Габаритные размеры, мм 950х400х1200
Масса, кг 145

Машина комплектуются регулятором цикла сварки РКМ-511. Возможна комплектация и другими регуляторами цикла сварки.

Также, машина может поставляться в инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В таком исполнении не будет редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.

+ Комплект ЗИП

В комплект ЗИП машины входит набор уплотнений для привода сварочного усилия (круглые кольца по ГОСТ 9833 и манжеты по ГОСТ 6678)
