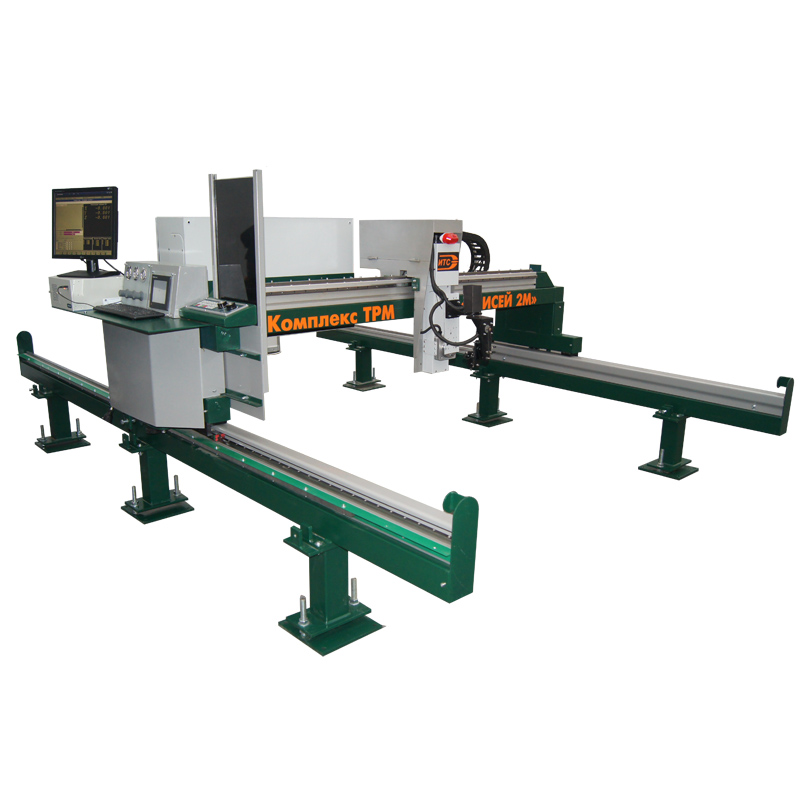

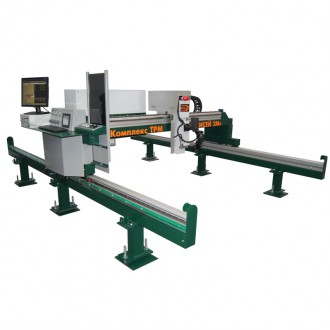

КТРМ Енисей 2М ППл/Пк 2,5х7 УХЛ4 УПР 4011-1
Состав и конструкция:

• Система управления (стойка)  ФМС 3000  и комплектом электроприводов  Дельта Электроник.
• Ввод управляющих программ – клавиатура, USBFlash-носитель, Сеть Ethernet, Загрузка и выгрузка УП осуществляется в диалоговом режиме системы меню.
• Программное обеспечение для составления управляющих программ фигурного оптимального раскроя листовых металлов типа Техтран входит поставку.
• Конструктивное исполнение  - ЧПУ FMS-3000 для применения в условиях промышленного производства выполняется в виде промышленной рабочей станции. Конструкция – корпус из нержавеющей стали и алюминиевая передняя панель со степенью защиты IP65.
• Материнская плата до P-III 1GHz, RAM 512 Mb; Ethernet 10/100, 2 СОМ порта LPT порт, ЦАП- 6 каналов Дискретные входы-выходы: 16/16. Конфигурация системы оптимально составлена для данной задачи и имеет высокую устойчивость к внешним воздействиям;
• Пульт оператора:  герметичная клавиатура с тактильным эффектом; подключение к УЧПУ через интерфейс RS-232(COM-порт), 24 управляющие клавиши с индикацией; бесступенчатые корректоры скорости перемещения и тока резки;
• Двухсторонний путь с линейными направляющими и зубчатыми рейками обеспечивает продольное перемещение портала в рабочей зоне резки. Рельсовый путь комплектуется специальными установочными площадками и крепежом для быстрой и точной установки при монтаже МТР, а также сопровождается подробным руководством по монтажу.
• Портал с приводами  перемещения. Состоит из металлического корпуса повышенной жесткости и алюминиевого саночного профиля. На ней закреплены термобработанные линейные направляющие и зубчатые рейки. Портал обеспечивает динамичное, высокоточное координатное перемещение плазменного резака в рабочей зоне резки.
Портал оборудован системой датчиков и конечных выключателей, гарантирующих безопасность персоналу на всех режимах работы.
• Каретка (суппорт). Содержит координатный редуктор с двигателем поперечного хода повышенной мощности и обеспечивает высокоточное передвижение вдоль балки портала (ось «Y»). Обеспечивает вертикальное перемещение резака на высоту не менее 250 мм.
• Установка плазменной резки-источник питания плазмы УПР 4011- 1.
• Газокислородная оснастка.
• Подвод питания (продольный, поперечный) – нейлоновый гибкий кабель канал.
• Комплект эксплуатационной документации согласно ведомости ЭД.
• Стол раскроечный изготавливается самостоятельно, или поставляется по отдельному заказу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели назначения на машину класс точности 1, соответствует

ГОСТ5614-74

Класс точности вырезаемых деталей по ГОСТ14792-80

П1110

Точность вычерчивания контура, мм

+/- 0,25

Максимальные размеры раскраиваемого листа (длина, ширина), мм

2500х7000

Диапазон толщин разрезаемых металлов при плазменной резке, мм

С края листа

С пробивкой



до 90

0,5 - 40

Диапазон толщин разрезаемых металлов при газокислородной резке, мм

10 - 200

Диапазон рабочих скоростей перемещения резаков, мм/мин

50 ÷ 18000

Величина вертикального перемещения резаков, мм

250

Наибольшая маршевая скорость перемещения инструмента, мм/мин

18000

Колея портала, мм

3000

Энергоносители:



электроэнергия от сети общего назначения (по ГОСТ 13109-97)

380 +/-10%

потребляемая мощность, кВА, не более

130

эл. питание стойки УЧПУ от отдельного фидера, кВА, не более

3

Номинальные размеры участка для машины

16000х6000х6000
