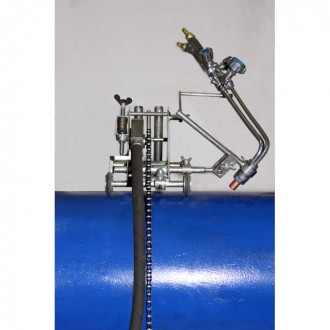

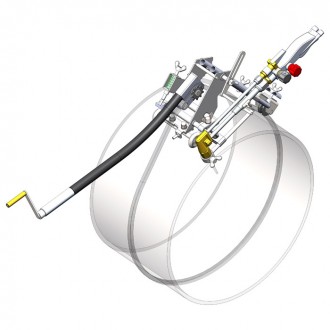

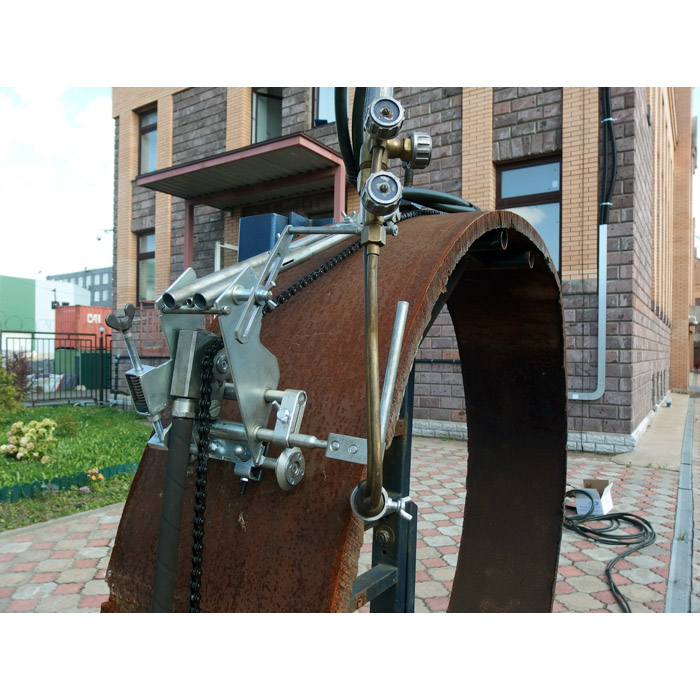

Механическая малогабаритная машинка – вращатель горелки трубный ММРТ-101 для кислородной и воздушно-плазменной резки стальных труб диаметром от 300 до 1420 мм.

Предназначена для работы в полевых условиях и в условиях предприятия.

Машине для кислородной и воздушно-плазменной резки труб не требуется электропитания, перемещение каретки осуществляется ручным приводом за счёт дистанционной передачи вращения на редуктор посредством гибкого вала и цепи, состоящей из штампованных звеньев. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы.

За счет дополнительных настроек резчик имеет возможность выводить рез в точку начала.

Лёгкая, малогабаритная, простая в обслуживании, не требует высокой квалификации персонала.

Выполняет: резку с разделом кромок и резку под углом к оси по нанесённой разметке.

Машинка осуществляет перемещение устройства (типа «МАЯК-2» - поставляется опционально) при орбитальной прямолинейной разделительной резке.

Машинка осуществляет перемещение устройства (типа «МАЯК-2» - поставляется опционально) при орбитальной прямолинейной резке с углом под фаску.

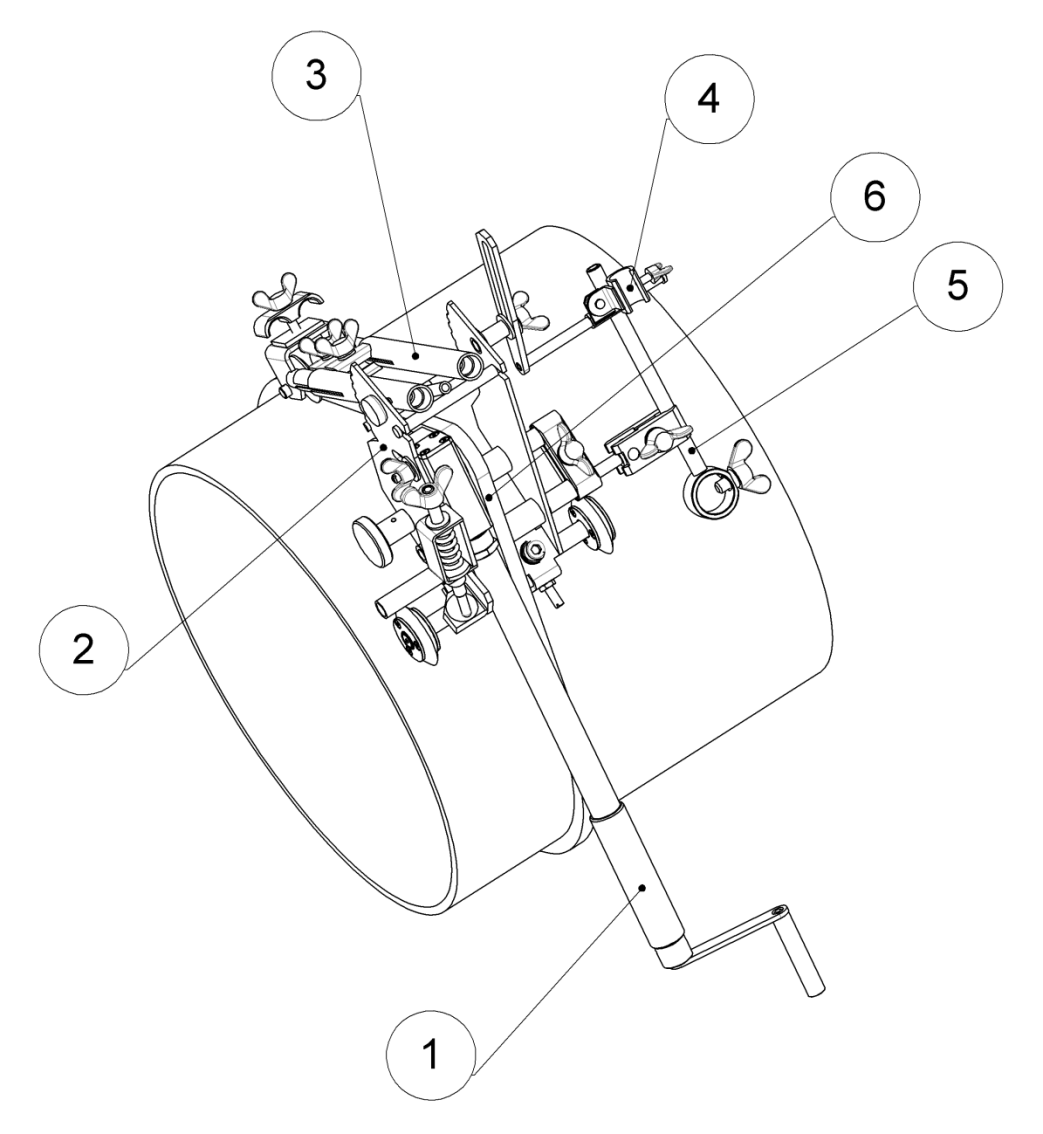

Состав изделия

1. Гибкий вал ;

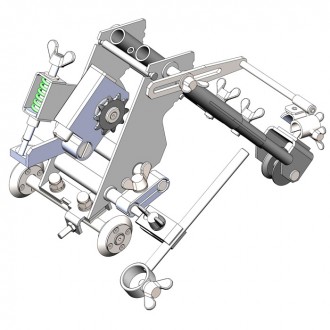

2. Каретка с редуктором в сборе ;
3. Направляющая со штангами в сборе ;

4. Держатель резака ;
5. Трубка держателя резака ;
6. Цепь с соединительными звеньями ;


+ Технические характеристики

Наименование параметра Значение
Наружный диаметр разрезаемых труб от 300 мм до 1420 мм
Толщина стенки разрезаемых труб 3-30 мм
Максимально возможное отклонение точки прицела (на трубе Ø1420 мм), мм 1,0…1,5
Привод перемещения Ручной (гибким валом)
Передаточное число червячного редуктора 30
Направляющая цепь ПР-12,7-9-2 ГОСТ 13568-97
Масса (без цепи) 4 кг
