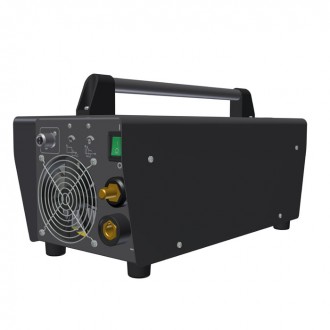

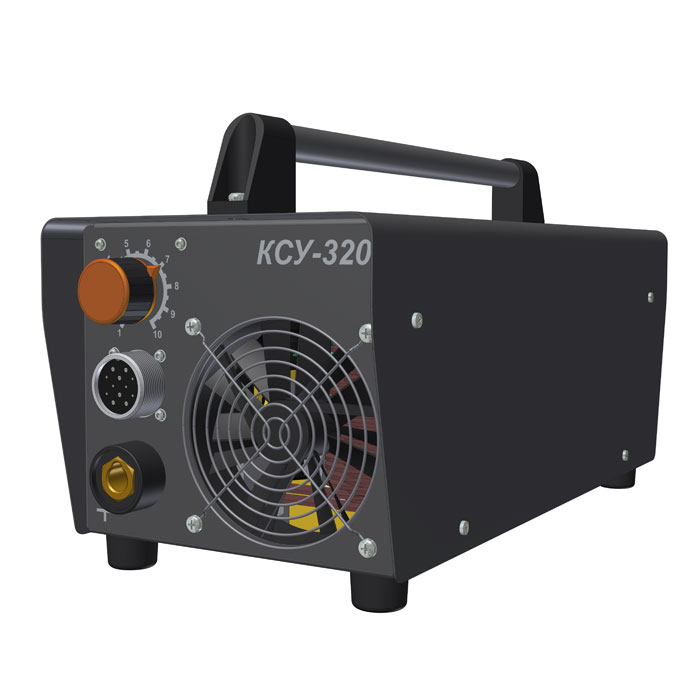

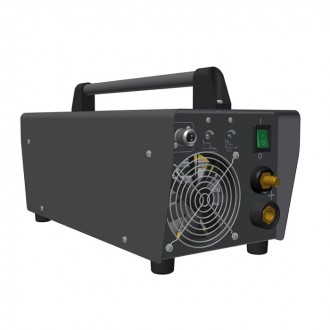

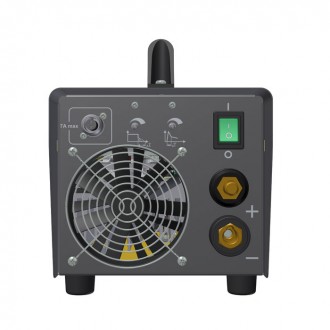

Высокочастотный конвертор КСУ-320 предназначен для организации постов ручной дуговой и механизированной сварки в защитных газах с питанием от многопостовых выпрямителей или шинопроводов. Широко применяется в судостроении при сварке на стапелях. Этими конверторами (чопперами, вторичными инверторами) оснащены практически все крупные верфи страны – ОАО «ПО «СЕВМАШ», ОАО «Звездочка» и др. Рабочая частота 19-21кГц. Используется цифровая схема управления. Данная модификация КСУ-320 разработана по ТЗ ОАО «Звездочка», Северодвинск.

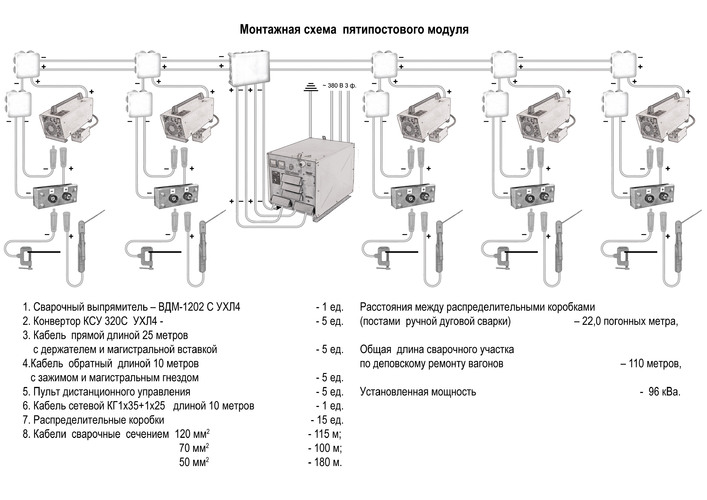

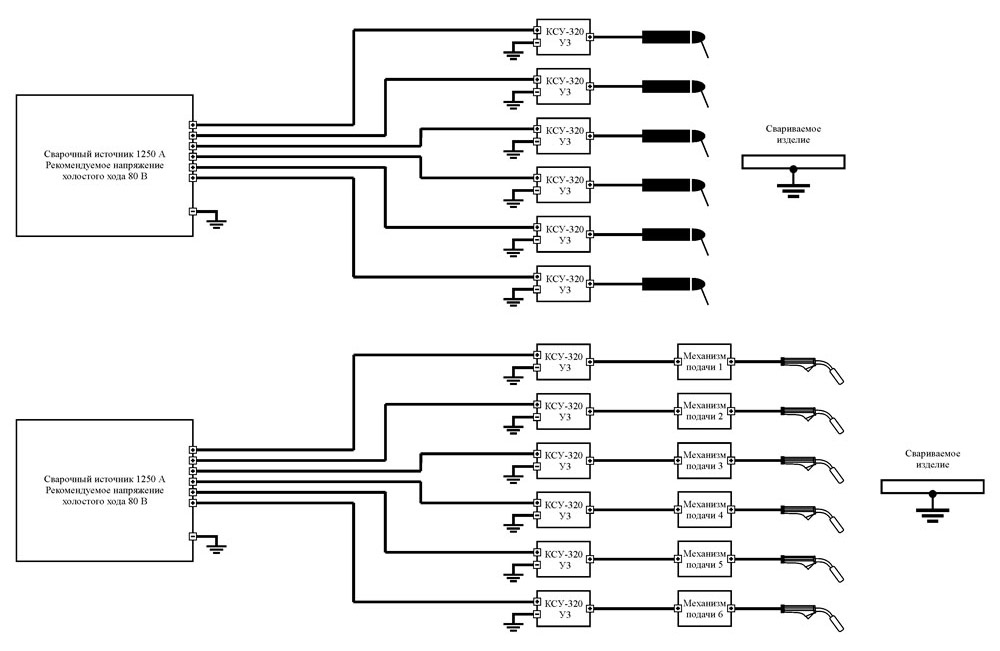

В качестве источника питания конвертора используют многопостовый сварочный выпрямитель типа ВДМ-6303 или ВДМ-1202. При наличии большого количества постов используют многопостовые выпрямители типа ВДМ-1600. Конвертор является преобразователем мощности, поэтому, расчет количества постов надо вести не по току дуги, как, например, в случае с использованием балластных реостатов, а по потребляемой мощности с учетом КПД. То есть, например, если мощность источника питания составляет 60кВт, а каждый конвертор потребляет при данном режиме работы 5 кВт, то количество возможных постов при одновременной работе составляет 60×0,94×0,92/5= 10,36. То есть, возможно одновременно использовать 10 постов сварки при данном режиме сварки. Коэффициенты 0,94 и 0,92 представляют собой КПД источника питания и конвертора, соответственно.

Рекомендуется для сварочных работ при электропитании низкого качества, от автономных источников питания, для сварки в условиях монтажа, а также для работ с высокими требованиями к безопасности.

ОСНОВНЫЕ ОСОБЕННОСТИ:

  • Стабильные сварочные режимы, не зависимо от перепадов напряжения электросети, отсутствие влияния постов друг на друга, возможность использования КСУ-320 при ручной дуговой или механизированной сварке в защитных газах. Низкое энергопотребление позволяет организовать в 2-2.5 раза больше сварочных постов от одного и того же многопостового выпрямителя по сравнению с вариантом использования балластных реостатов. Встроенный БСН обеспечивает высокую электробезопасность сварочных работ при ручной дуговой сварке. Высокий уровень защиты от негативных воздействий окружающей среды – класс защиты IP23. Выполнена предустановка сварочных режимов.

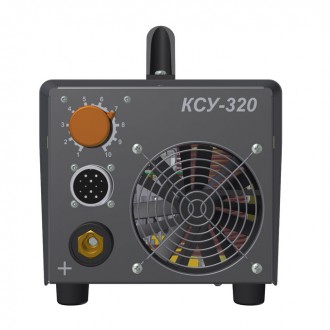

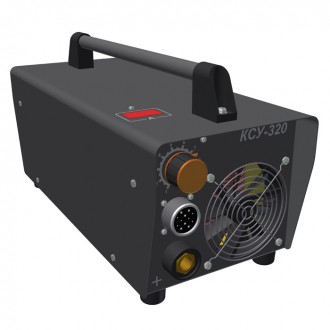

• Новая внешняя форма конверторов позволяет эргономично располагать их на стапеле, выполнена цифровая индикация тока дуги и напряжения на дуге.
• Высокое быстродействие конвертора КСУ-320 достигается за счет того, что управление режимом сварки, в отличие от традиционных инверторов, происходит непосредственно по силовой сварочной цепи.
• Высокое быстродействие КСУ-320 позволило кроме традиционно высокого качества ручной дуговой сварки обеспечить высокой качество механизированной сварки в защитных газах в диапазоне напряжений на дуге от 15 до 40В. Впервые в мировой практике при сварке на сварочных конверторах применяется механизированная и автоматическая сварка плавящимся электродом в защитных газах корневого слоя шва с формированием на весу обратного валика, а также выполняются заполняющие и облицовочные слои шва. Высокое быстродействие обратных связей и слежение за током дуги и напряжением на дуге по двум отдельным микропроцессорам обеспечивает возможность при сварке в защитном газе корневого слоя шва обеспечить формирование обратного валика при зазоре от 1,5 мм. При снижении напряжения на дуге при механизированной ниже возможно допустимого уровня, цифровая схема управления конвертором дает команду на вырабатывание дополнительных импульсов напряжения на дуге для поддержания стабильности сварочного процесса.
• Стандартное использование силового сварочного кабеля от КСУ-320 до механизма подачи сварочной проволоки 60 м. Допускается увеличение длины сварочного кабеля по согласованию с ЗАО НПФ «ИТС».
• При механизированной сварке в качестве защитных газов используются CO2 и смеси газов, проволоки сплошного сечения и порошковые.
• Снижение потерь электродов при ручной дуговой сварке (до 12-15% при содержании Ni>25%) обеспечивает высокую экономическую эффективность при сварке электродами для нержавеющих сталей.
• Конверторы КСУ-320 по спецзаказу могут поставляться с малогабаритным отдельным источником питания, представляющим собой трансформатор и неуправляемый выпрямитель. В этом случае, конверторы могут питаться от стандартной электрической сети напряжением 380В.
• Комплектуется пультом дистанционного управления.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Напряжение питания, В 45…90
Диапазон сварочного тока, А 30-350
Пределы регулирования времени «горячего старта», с 0…1
КПД, %, не менее 85
Масса, кг 18

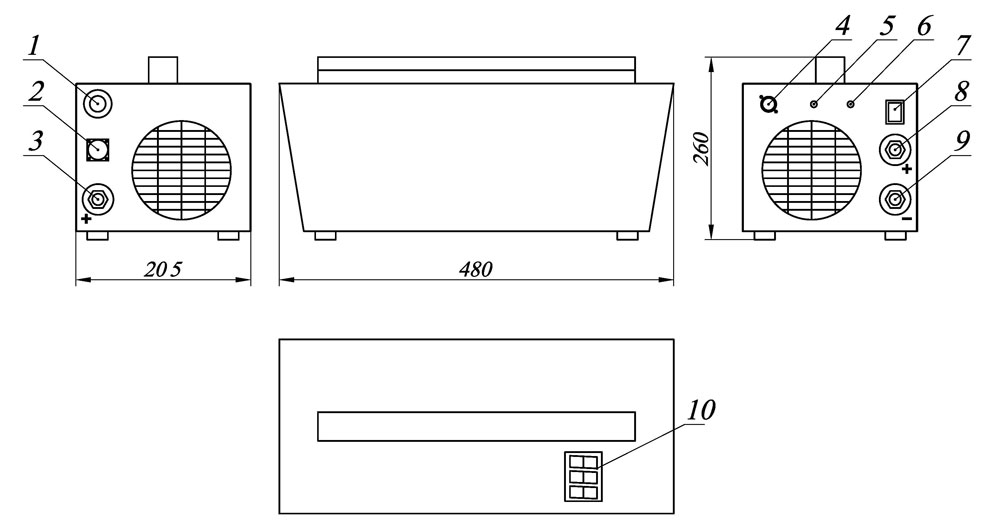

Размеры, мм 390х260х350
