Автомат для дуговой сварки АДГ-630
Автомат для дуговой сварки АДГ-630

Автомат для дуговой сварки АДГ-630

Автомат для дуговой сварки АДГ-630 с плавным регулированием скорости подачи электродной проволоки и скорости сварки, предназначен для автоматической электродуговой сварки плавящимся электродом в среде защитных газов однопроходных и многопроходных соединений внахлест, угловых, тавровых, а также стыковых соединений с разделкой и без разделки кромок.

По требованию заказчиков, сварочный автомат оснащается сварочной горелкой для сварки под слоем флюса к базовому подающему механизму или сварочной головкой АДФ-1000 для сварки под слоем флюса. Сварочный автомат с любой конфигурацией сварочной головки может быть укомплектован блоком управления БУ-21 с пультом дистанционного управления, или блоком управления БУ-23, закрепленном на тракторе.

Автомат изготавливается в трех основных модификациях:
• для сварки под слоем флюса (SAW);
• для сварки расщепленной дугой (TWIN);
• для сварки в среде защитных газов (GMAW).

Базовой модификацией принят автомат для сварки под слоем флюса (SAW). Модификация автомата и комплект поставки согласовываются при заключении договора на поставку. Комплект поставки указывается на ярлыке, закрепляемом на упаковке изделия.

Исполнения Автомата для дуговой сварки АДГ-630

Автомат для дуговой сварки плавящимся электродом АДФ-1000 У3 с плавным регулированием скорости подачи электродной проволоки и скорости сварки, предназначен для автоматической электродуговой сварки плавящимся электродом под слоем флюса однопроходных и многопроходных соединений внахлест, угловых, тавровых, а также стыковых соединений с разделкой и без разделки кромок.

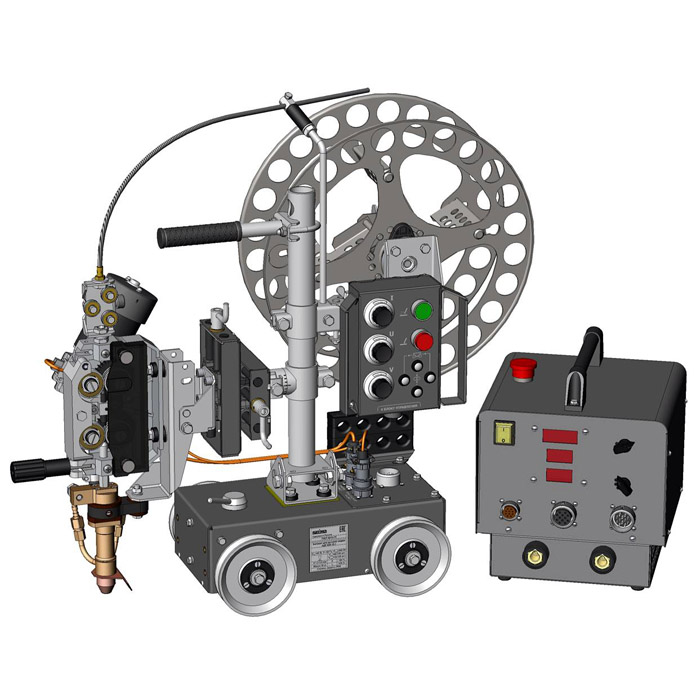

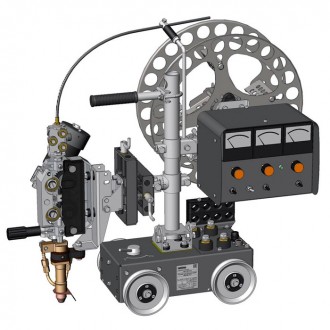

• Автомат сварочный АДГ-630 исп.00
  (базовое исполнение, с БУ-21);

• Автомат сварочный АДГ-630 исп.01
  (опциальное исполнение, с БУ-23);

• Автомат сварочный АДГ-630 исп.02

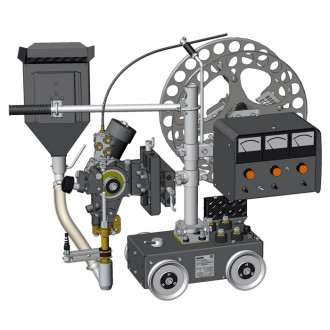

  (с горелкой для сварки под флюсом, с БУ-21);

• Автомат сварочный АДГ-630 исп.03

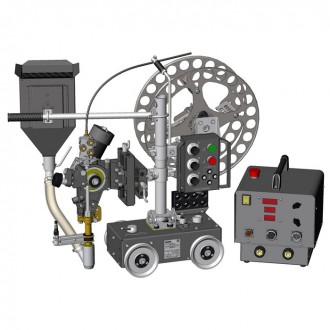

  (с горелкой для сварки под флюсом, с БУ-23);

Базовой модификацией принят автомат для сварки под слоем флюса (SAW). Модификация автомата и комплект поставки согласовываются при заключении договора на поставку. Комплект поставки указывается на ярлыке, закрепляемом на упаковке изделия.

Опциальные приспособления сварочного автомата АДГ-630

• Комплект упоров для сварки «в лодочку».;
• Комплект блока управления БУ-23;
• Комплект сварочной горелки для сварки под слоем флюса проволокой Ø1,2-3,2 мм;

• Комплект сварочной головки АДФ-1000 для сварки под флюсом проволокой Ø3,0-5,0 мм;
• Комплект сварочной головки АДФ-1000 для сварки под флюсом проволокой Ø1,2-2,4 мм;
• Реле протока охлаждающей жидкости;

Более подробно об автомате для дуговой сварки АДФ-630, его исполнениях, комплектациях, узлах, запасных деталях, опциональных приспособлениях и кодах для их заказа можно узнать из буклета, который доступен для скачивания по ссылке внизу страницы.

Базовой модификацией принят автомат для сварки под слоем флюса (SAW). Модификация автомата и комплект поставки согласовываются при заключении договора на поставку. Комплект поставки указывается на ярлыке, закрепляемом на упаковке изделия.

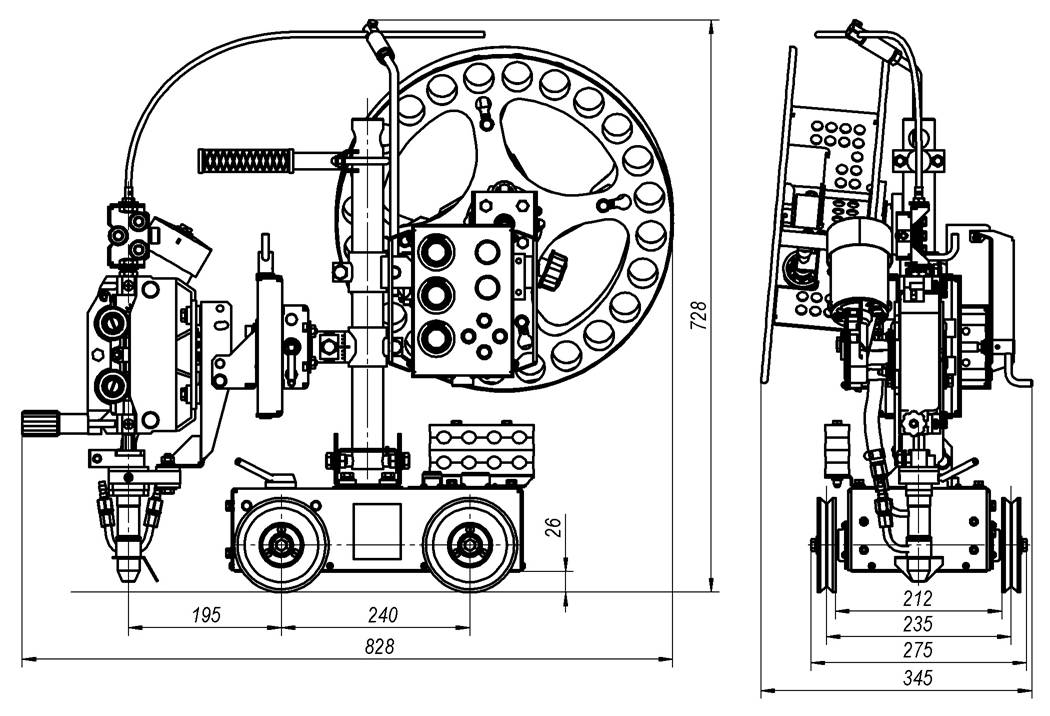

Автомат сварочный АДГ-630 исп.00. Габаритный чертеж.

Технические характеристики автомата АДГ-630 сер.03 исп.00 и 01

Наименование параметра Значение
Напряжение питания трактора при частоте ~50Гц, В 42
Номинальный сварочный ток при ПВ=100%, А 630
Диаметр электродной проволоки, мм 1,2-3,2
Диапазон регулирования скорости подачи электродной проволоки, м/ч 80-780
Диапазон регулирования скорости сварки, м/ч 10-120
Колесная колея, мм 235
Межосевое расстояние колес, мм 240
Ширина тележки без упоров, мм 275
Ход горизонтального суппорта, мм 100
Ход вертикального суппорта, мм 100
Угол наклона сварочной головки перпендикулярно оси сварного шва ±45°
Угол наклона сварочной головки вдоль оси сварного шва +15°…-5°
Угол поворота сварочной головки на вертикальной стойке ±90°
Мощность привода перемещения тележки, Вт 50
Мощность привода подачи проволоки, Вт 250
Мощность, потребляемая сварочным трактором, Вт, не более 300
Максимальная масса кассеты с проволокой, кг 30
Габаритные размеры трактора с кассетой (Д×Ш×В), мм 830×345×730
Масса трактора без блока управления, без проволоки и без кассеты, кг 31
1) Значения технических параметров приведены при комплектовании автомата выпрямителем ВДУ-1250 У3.
Значения технических параметров приведены для автомата в базовом исполнении (SAW), значения технических параметров могут изменяться в зависимости от вида сварки и комплектации автомата. Технические характеристики блока управления сварочного автомата см. в паспорте блока управления. Технические характеристики сварочного источника, питающего автомат, см. в его паспорте.

Технические характеристики автомата АДГ-630 сер.03 исп.02 и 03

Наименование параметра Значение
Напряжение питания трактора при частоте ~50Гц, В 42
Номинальный сварочный ток при ПВ=100%, А 1000
Диаметр электродной проволоки, мм 1,2-3,2
Диапазон регулирования скорости подачи электродной проволоки, м/ч: 80-780
Диапазон регулирования скорости сварки, м/ч 10-120
Колесная колея, мм 235
Межосевое расстояние колес, мм 240
Ширина тележки без упоров, мм 275
Ход горизонтального суппорта, мм 100
Ход вертикального суппорта, мм 100
Угол наклона сварочной головки перпендикулярно оси сварного шва ±45°
Угол наклона сварочной головки вдоль оси сварного шва +15°…-5°
Угол поворота сварочной головки на вертикальной стойке ±90°
Мощность привода перемещения тележки, Вт 50
Мощность привода подачи проволоки, Вт 250
Мощность, потребляемая сварочным трактором, Вт, не более 300
Максимальная масса кассеты с проволокой, кг 30
Емкость бункера для флюса*, дм3 6
Габаритные размеры трактора с кассетой (Д×Ш×В), мм
  а) Исполнение 02
  б) Исполнение 03

  900×490×730
  900×560×730
Масса трактора без блока управления, без проволоки и без кассеты, кг 35
* Сварочный автомат не предназначен для работы с системой оборота флюса и бункером объемом более 6 л.
Значения технических параметров приведены для автомата в базовом исполнении (SAW), значения технических параметров могут изменяться в зависимости от вида сварки и комплектации автомата. Технические характеристики блока управления сварочного автомата см. в паспорте блока управления. Технические характеристики сварочного источника, питающего автомат, см. в его паспорте.

Исполнения Автомата для дуговой сварки АДФ-1000-А
на базе сварочного автомата АДГ-630

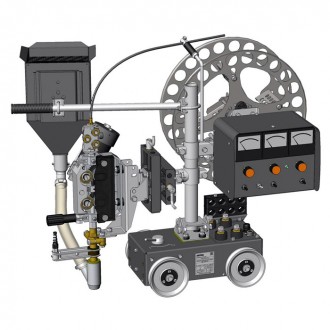

• Автомат сварочный АДФ-1000-А исп.00
  (с головкой для сварки под флюсом, с БУ-21);

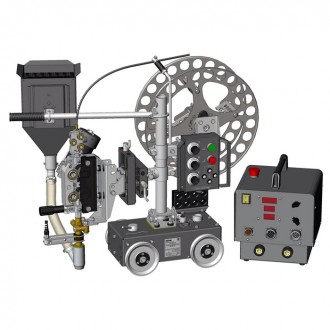

• Автомат сварочный АДФ-1000-А исп.01
  (с головкой для сварки под флюсом, с БУ-23);

• Автомат сварочный АДФ-1000-А исп.02
  (с головкой для сварки под флюсом, с БУ-21);

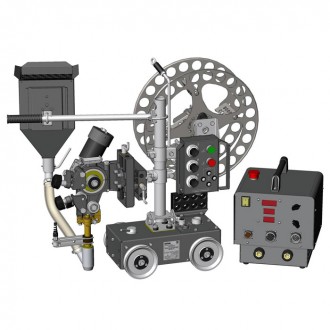

• Автомат сварочный АДФ-1000-А исп.03
  (с головкой для сварки под флюсом, с БУ-23);

Более подробно об автомате для дуговой сварки АДФ-1000-А на базе сварочного автомата АДГ-630, его исполнениях, комплектациях, узлах, запасных деталях, опциональных приспособлениях и кодах для их заказа можно узнать из буклета, который доступен для скачивания по ссылке внизу страницы.

Технические характеристики автомата АДФ-1000-А исп.00 и 01

Наименование параметра Значение
Напряжение питания трактора при частоте ~50Гц, В 42
Номинальный сварочный ток при ПВ=100%, А 1000
Диаметр электродной проволоки, мм 3,0-5,0
Диапазон регулирования скорости подачи электродной проволоки, м/ч: 32-320
Диапазон регулирования скорости сварки, м/ч 10-120
Колесная колея, мм 235
Межосевое расстояние колес, мм 240
Ширина тележки без упоров, мм 275
Ход горизонтального суппорта, мм 100
Ход вертикального суппорта, мм 100
Угол наклона сварочной головки перпендикулярно оси сварного шва ±45°
Угол наклона сварочной головки вдоль оси сварного шва +30°…-5°
Угол поворота сварочной головки на вертикальной стойке ±90°
Мощность привода перемещения тележки, Вт 50
Мощность привода подачи проволоки, Вт 250
Мощность, потребляемая сварочным трактором, Вт, не более 300
Максимальная масса кассеты с проволокой, кг 30
Емкость бункера для флюса*, дм3 6
Габаритные размеры трактора с кассетой (Д×Ш×В), мм
  а) Исполнение 00
  б) Исполнение 01

  900×490×730
  900×560×730
Масса трактора без блока управления, без проволоки и без кассеты, кг 37
* Сварочный автомат не предназначен для работы с системой оборота флюса и бункером объемом более 6 л.
Значения технических параметров приведены для автомата в базовом исполнении (SAW), значения технических параметров могут изменяться в зависимости от вида сварки и комплектации автомата. Технические характеристики блока управления сварочного автомата см. в паспорте блока управления. Технические характеристики сварочного источника, питающего автомат, см. в его паспорте.

Технические характеристики автомата АДФ-1000-А исп.02 и 03

Наименование параметра Значение
Напряжение питания трактора при частоте ~50Гц, В 42
Номинальный сварочный ток при ПВ=100%, А 1000
Диаметр электродной проволоки, мм 1,2-2,4
Диапазон регулирования скорости подачи электродной проволоки, м/ч: 128-1280
Диапазон регулирования скорости сварки, м/ч 10-120
Колесная колея, мм 235
Межосевое расстояние колес, мм 240
Ширина тележки без упоров, мм 275
Ход горизонтального суппорта, мм 100
Ход вертикального суппорта, мм 100
Угол наклона сварочной головки перпендикулярно оси сварного шва ±45°
Угол наклона сварочной головки вдоль оси сварного шва +30°…-5°
Угол поворота сварочной головки на вертикальной стойке ±90°
Мощность привода перемещения тележки, Вт 50
Мощность привода подачи проволоки, Вт 250
Мощность, потребляемая сварочным трактором, Вт, не более 300
Максимальная масса кассеты с проволокой, кг 30
Емкость бункера для флюса*, дм3 6
Габаритные размеры трактора с кассетой (Д×Ш×В), мм
  а) Исполнение 02
  б) Исполнение 03

  900×490×730
  900×560×730
Масса трактора без блока управления, без проволоки и без кассеты, кг 36
* Сварочный автомат не предназначен для работы с системой оборота флюса и бункером объемом более 6 л.
Значения технических параметров приведены для автомата в базовом исполнении (SAW), значения технических параметров могут изменяться в зависимости от вида сварки и комплектации автомата. Технические характеристики блока управления сварочного автомата см. в паспорте блока управления. Технические характеристики сварочного источника, питающего автомат, см. в его паспорте.
