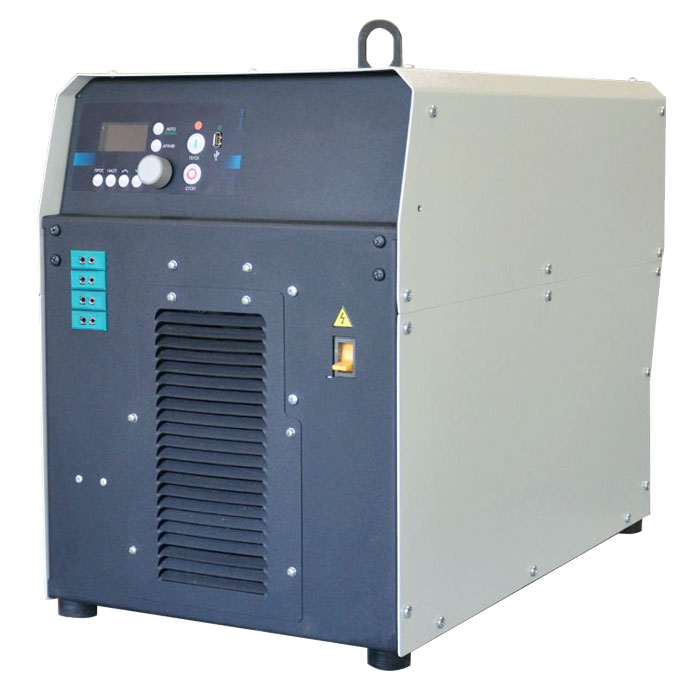

| Установка индукционного нагрева и термообработки ППЧ-1-55 | Нажмите, чтобы увеличить |
|
УСТАНОВКА ИНДУКЦИОННОГО НАГРЕВА
|
|
■ 2 ВЫХОДА
■ МОЩНОСТЬ ДО 65 КВТ
■ МОРОЗОУСТОЙЧИВОСТЬ
■ УДОБНЫЙ ИНТЕРФЕЙС
■ 4 ГОДА
|
|
РЕШАЕМЫЕ ЗАДАЧИ |
||
|
|
|
| ПРЕДВАРИТЕЛЬНЫЙ И СОПУТСТВУЮЩИЙ ПОДОГРЕВ | МЕСТНАЯ ТЕРМООБРАБОТКА СВАРНЫХ ШВОВ | ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
|
• Кромок сварного стыка;
• Кромок сварного стыка перед автоматической сваркой; • Кромок сварного стыка с наружным центратором; • Толстостенных объектов большого диаметра, сосудов; • Кромок сварных стыков вращающихся труб; • Кромок сварных стыков при врезке под давлением. |
• Индукционным способом;
• Резистивным способом с применением гибких нагревателей. |
• Нагрев участка трубы перед снятием заводской изоляции;
• Нагрев детали перед посадкой с натягом; • Подогрев перед нанесением и сушка после нанесения праймера на трубу; • Размораживание труб с нефтепродуктом на добывающих месторождениях. |
| При составлении технического задания возможно использование установок для решения других задач. | ||
|
ЕДИНАЯ ЦИФРОВАЯ СИСТЕМА УПРАВЛЕНИЯ В УСТАНОВКАХ ИНДУКЦИОННОГО НАГРЕВА С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ |
||
| ■ OLED-дисплей с отображением параметров работы | ■ Реализована на всех установках серии ППЧ | |
| ПАРАМЕТРЫ РАБОТЫ | ПРОГРАММАТОР | РЕГИСТРАТОР |
|
• Мощность и ток инвертора;
• Рабочая частота; • Напряжение выпрямителя; • Согласование с нагрузкой; • Срабатывание защит; • Температура нагрева; • Ток индуктора; • Напряжение выхода. |
• Адаптивный, с высокой точностью регулирования;
• Память на 10 программ с 10 шагами нагрева в каждой; • Режимы работы: быстрый нагрев, нагрев, выдержка, охлаждение; • Ограничение выходных характеристик в каждой программе для тока и мощности; • Возможность автоматического переключения ведущей термопары (ведет канал, на котором показание t выше). |
• 2- или 4-канальный (в зависимости от модели установки), электронный с внутренней памятью и выгрузкой на флеш-карту;
• Поверка до 4 лет; • Формирование диаграмм на персональном компьютере; • Запись на флеш-карту всех нагревов, произведенных в автоматическом режиме. |
|
ОБЛАСТЬ ПРИМЕНЕНИЯ УСТАНОВКИ ППЧ-1-55 |
||
| Установка ППЧ-1-55 предназначена для проведения работ по предварительному и сопутствующему подогреву кромок сварных стыков труб с наружным или внутренним центратором, листов - индукторами (нагревательными поясами) серии НИГ-2 или индукторами в виде нагревательного кабеля серии НИК-2. Проведение работ по местной термообработке возможно индукторами в виде водоохлаждаемых кабелей или оголенным кабелем. | ||
|
|
|
|
Предварительный подогрев
индукторами-поясами серии НИГ-2 |
Местная термообработка
кольцевых сварных стыков до 760 °C |
|
| Данные, отображаемые на графиках, являются примерными. Более точную информацию мы можем предоставить после выявления индивидуальных параметров, влияющих на время нагрева и область применения. | ||
|
Технические характеристики |
|
| Наименование параметра | Значение |
|
Мощность, Вт:
- номинальная - максимальная |
55 65 |
| Выходной ток, А | 500 |
| Рабочая частота, КГц | 7-30 |
| Охлаждение установки | воздушное принудительное |
|
Работа по программе
(Программатор 10 программ 10 шагов): - быстрый нагрев - нагрев - выдержка - охлаждение |
+ |
| Возможность устанавливать ток индуктора и мощность в каждой программе | + |
| Измерение тока индуктора на каждом канале | + |
| Работа в ручном режиме по таймеру | + |
| Регистрация параметров нагрева до 4 точек (регистратор) | + |
| Поверка на измеритель температуры, лет | до 4 |
| Количество подключаемых термопар тип К, шт. | 4 |
|
Количество ведущих термопар тип К
(ведущим становится тот канал, где температура выше), шт. |
4 |
| Возможность подключения ПДУ | + |
| Возможность подключения внешнего регистратора | + |
| Цифровая система управления и защиты | + |
| Условия эксплуатации, °С | от -30 до +40 |
| Габаритные размеры (ДхШхВ), мм | 410х530х705 |
| Вес нетто, кг | 80 |
| Номер для заказа | 1.05.65.1 |
| Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления. | |
| Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте. | |
| Материалы размещенные на сайте носят информационный характер и не являются публичной офертой. |
