Системы для сварки продольных швов, предназначенные для монтажа на станину
Системы для сварки продольных швов, предназначенные для монтажа на станину

Сварка продольных швов используется при изготовлении множества различных изделий, когда возникает необходимость согнуть листовой материал в желаемый профиль (цилиндр, прямоугольник) и затем сварить его края по всей длине для получения прочной пространственной структуры.

Системы для автоматической сварки продольных швов от JetLine оптимизируют сварочный процесс, уменьшают затраты и повышают качество сварки.

• Системы специально спроектированы для прямолинейной сварки всех поддающихся материалов в толщинах от 0,1 до 10 мм.

• Сварка более толстых материалов может быть осуществлена с использованием уникальной регулируемой оправки JetLine.

• Во всех системах сварки продольных швов JetLine используют принцип теплового шунта для поглощения и рассеивания тепла,применяя в зоне сварки дополнительную оправку с пневматическим прижимом.

• Система зажимов с пневмоприводом обеспечивает надежную фиксацию заготовки и равномерный теплооотвод на всей длине сварочного шва, также она позволяет сварочной головке двигаться строго по линии шва. Сварка получается без проплавлений, залипаний дуги, продольной усадки и деформаций.

• Системы для автоматической сварки продольных швов от JetLine являются непревзойденными по простоте эксплуатации и точности сварки. Современные, максимально упрощенные органы управления снижают нагрузку на оператора системы.

• Конструкция системы зажимов обеспечивает прекрасный обзор места сварки и следовательно увеличивает эффективность работы системы.

• Стандартный модельный ряд системы для автоматической сварки продольных швов от JetLine обеспечивает сварку заготовок длиной до 6 метров. По заказу доступны модели для сварки изделий большей длины.

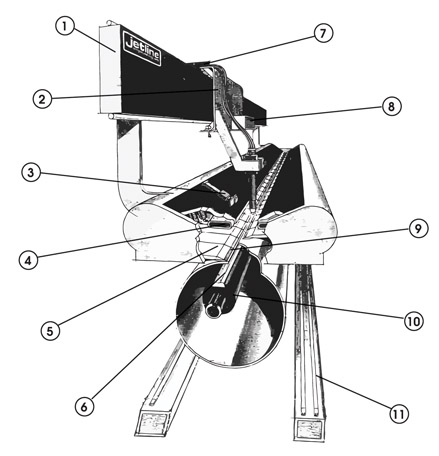

Основные особенности системы для автоматической сварки продольных швов от JetLine:

1. Направляющая боковая балка обеспечивает жесткий ход для плавного и точного перемещения каретки (0.3 мм для стандартных моделей и 0.1 мм для моделей с повышенной точностью).

2. Погрешность выдерживания скорости перемещения каретки составляет ±1% для стандартной модели и ±0,1% для моделей с повышенной точностью позиционирования электрода.

3. Доступны различные типы механизмов выравнивания листа.

4. Максимальная сила зажима листа с помощью пневматического привода - 2200 кг / 300 мм длины.

5. Алюминиевые прижимные пальцы изготовлены с высокой точностью, что позволяет обеспечивать последовательное охлаждение листа и избегать попадания лишнего движения воздуха в зоне сварки за счет отсутствия зазоров.

6. Внутренняя подкладка с нанесенной канавкой заданной формы для каждого типа деталей. Возможна дополнительная подача газа для обдува зоны сварки. Изготавливается из стали, нержавеющей стали или меди. Возможны варианты изготовления под заказ.

7. Кронштейн для размещения кабелей. Дополнительно доступна гибкая система для размещения всех кабелей от сварочной головки (кабелеукладчик).

8. Движение сварочной каретки управляется контроллером серии 9627 производства JetLine, которым оборудованы все системы сварки продольных швов. Контроллер также осуществляет управление сварочными параметрами рекомендованных JetLine источников сварочного тока.

9. Сменные медные наконечники прижимных пальцев, изготовленные с высокой точностью для исключения помех при сварке.

10. Внутренняя оправка. Дополнительно возможно водяное охлаждение. На заказ доступны другие формы оправок.

11. Зажимное усилие управляется с помощью пульта управления педального типа. Дополнительно можно заказать пульт дистанционного управления подвесного типа.

Системы для сварки продольных швов, предназначенные для монтажа на станину

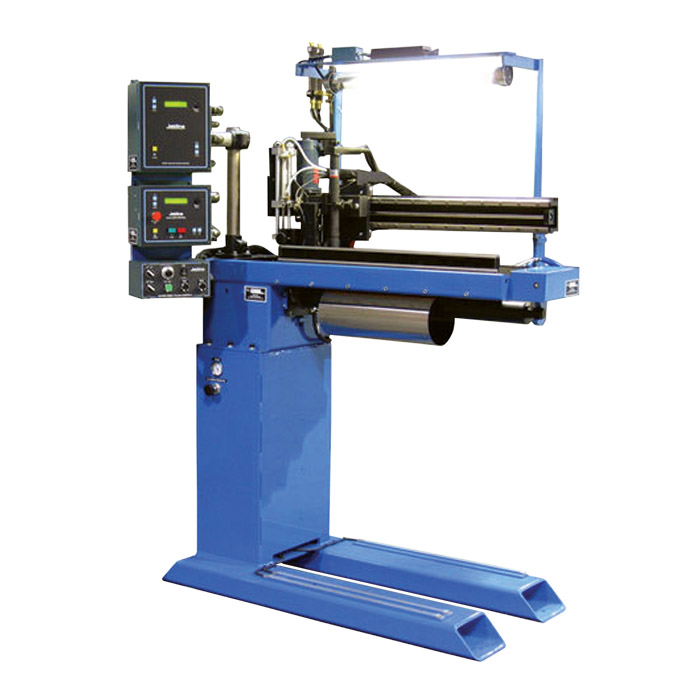

Системы предназначенные для монтажа на станину или другую рабочую поверхность имеют в своей конструкции специальные крепления. Они предназначены для сварки неплавящимся вольфрамовым электродом (GTAW) и плазменной сварки (PAW) материалов с диапазоном толщин от 0,5 до 5 мм. Прижимные пальцы системы приводятся в действие пневматикой, управляемой ножным управление педального типа. На иллюстрации приведена система, установленная на дополнительной подставке. В данном случае ножной пульт управления педального типа, идущий в комплекте в других типах систем для сварки продольных швов JetLine, здесь идет за дополнительную цену. В системах предназначенных для монтажа на станину для сварки продольных швов для управления процессом сварки используется микроконтроллер серии 9627. Он управляет движением сварочной каретки, пневматическим подъемным устройством горелки, также возможно управление сварочными параметрами в случае использования рекомендованного производителем источника. По специальному заказу возможно изготовление других вариантов оправки и конфигурации системы.

Модель Длина зоны сварки "А", мм Минимальный диаметр заготовки "В", мм Общая длина "С", мм Общая ширина "D", мм Общая высота "E", мм Масса брутто ~, кг
LWB – 6 150 67 840 510 760 181
LWB – 12 300 67 1000 510 760 270
LWB – 18 450 67 1150 510 760 410
LWB – 24 600 67 1300 510 760 550
LWB – 36 900 89 1600 510 760 680
