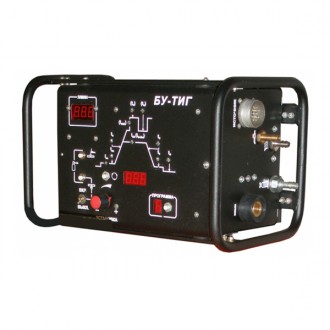

Блок управления сварочным процессом (БУ-ТИГ) предназначен для аргонодуговой сварки на постоянном токе неплавящимся электродом в комплекте с источниками типа ВДУ-511, ВД-306ДК ВД-506ДК, КСУ-320 ТИГ, КСУ-500 ТИГ.
ОСНОВНЫЕ ОСОБЕННОСТИ
• Зажигание дуги осуществляется контактным методом.
• Предварительная установка, измерение и индикация сварочного тока;
• Плавная регулировка сварочного тока;
• Возможность запоминания 10 различных программ сварки;
• Возможность подключения горелки с водяным охлаждением.
БУ-ТИГ ОБЕСПЕЧИВАЕТ:
• режим «короткие швы»;
• продувку газового тракта с последующим включением источника;
• регулировку времени плавного нарастания тока в начале сварки;
• регулировку тока дежурной дуги в начале и конце сварки;
• регулировку времени горения дежурной дуги;
• регулировку времени паузы и тока паузы в режиме пульсирующей сварки;
• регулировку времени импульса и тока импульса от значения тока паузы в режиме пульсирующая сварка;
• индикацию режима сварки;
• регулирование времени плавного снижения тока в конце сварки;
• регулирование времени подачи газа после сварки;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
Значения |
Напряжение питания, В |
50 ... 100 |
Род тока |
постоянный |
Наименьший сварочный ток , А |
10 |
Наибольший сварочный ток , А |
500 |
Шаг регулировки сварочного тока, А |
1 |
Диапазон регулировки времени дежурной дуги в начале сварки, сек. |
0 ... 5 |
шаг регулировки, сек. |
0,1 |
Диапазон регулировки тока дежурной дуги в начале и в конце сварки.А |
10 ... 500 |
шаг регулировки, А |
1 |
Диапазон регулировки времени плавного изменения тока в начале сварки,сек. |
0,1 ... 10 |
шаг регулировки, сек. |
0,1 |
Диапазон регулировки сварочного тока (тока паузы), А |
10 ... 500 |
шаг регулировки, А |
1 |
Диапазон измерения сварочного тока, А |
5 ... 500 |
Диапазон регулировки тока пульсации в пульсирующем режиме, А |
10 ... 500 |
шаг регулировки, А |
1 |
Диапазон регулировки длительности тока пульсации, сек |
0 ... 2 |
шаг регулировки, сек |
0,1 |
Диапазон регулировки длительности паузы тока, сек. |
0 ... 2 |
шаг регулировки, сек |
0,1 |
Диапазон регулировки плавного изменения тока в конце сварки, сек |
0,1 ... 10 |
шаг регулировки, сек |
0,1 |
Диапазон регулировки длительности тока дежурной дуги в начале сварки,сек |
0 ... 2 |
шаг регулировки, сек |
0,1 |
Диапазон регулировки времени продувки в конце сварки, сек |
0,5 ... 30 |
шаг регулировки, сек |
0,5 |
