Перечень серий и исполнений блока водоохлаждения автономного БВА-02
(Нажмите на изображение, чтобы открыть его в полном размере)

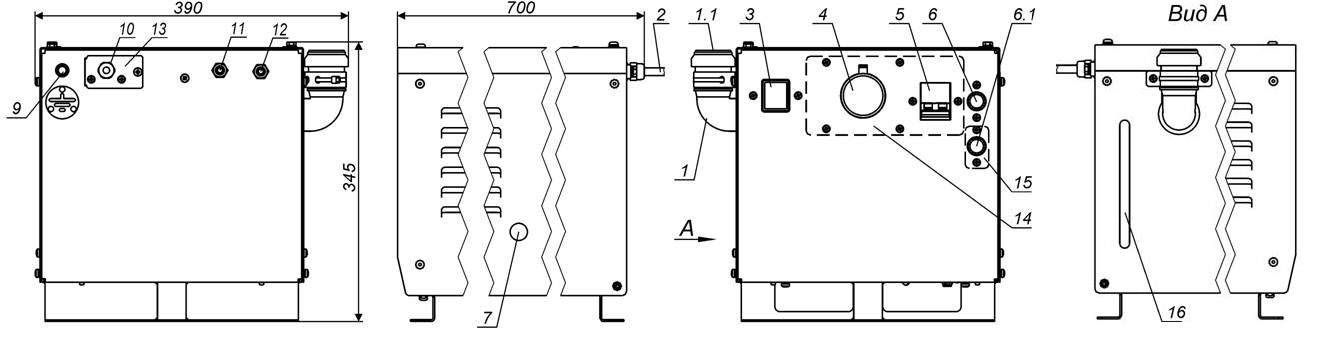

Общий вид и габаритные размеры
блока БВА-02 серия 05 исполнение 07

1. Горловина бака для заливки охлаждающей жидкости;"
1.1. Пластиковая пробка;
3. Выключатель насоса;
4. Розетка "220 В, 50 Гц, (5)16 А max" для питания вспомогательных устройств
5. Выключатель автоматический "СЕТЬ"
6, 6.1. Предохранители;
7. Отверстие в боковине для доступа к валу насоса;

9. Устройство заземления;
10. Устройство ввода сетевого кабеля;
11. Штуцер для подвода охлаждающей жидкости к горелке;
12. Штуцер для отвода охлаждающей жидкости от горелки;
13. Съемная крышка отсека подключения сетевого кабеля;
16. Шкала контроля уровня охлаждающей жидкости в баке.
