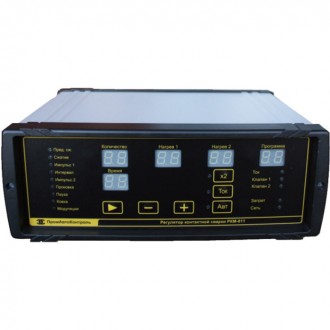

Регулятор контактной машины РКМ-811

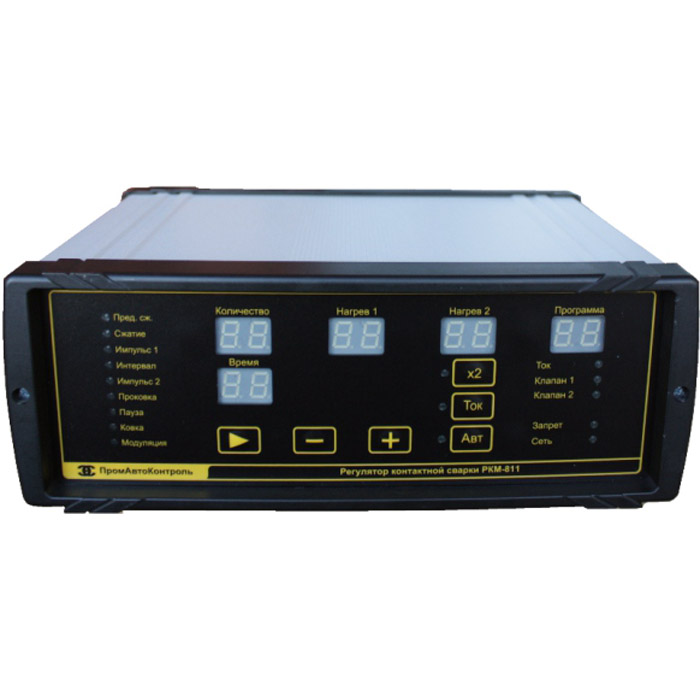

Регулятор контактной машины РКМ-811 Нажмите, чтобы увеличить

Регулятор контактной машины РКМ-811

Замена РВИ-703, РВИ-801

Регуляторы серии РКМ-811 предназначены для управления циклом сварки точечных машин переменного тока с переменным сварочным усилием, с приложением ковочного усилия или предварительным обжатием.

Регулятор выполнен на базе однокристальной ЭВМ типа ATmega128A.

+ Основные особенности

• Хранение 10 сварочных программ в энергонезависимой памяти;
• 8-ми позиционный сварочный цикл;
• Автоматическая настройка на коэффициент мощности машины;
• Измерение и индикация текущего напряжения сети;
• Дискретный отсчет и регулирование позиций сварочного цикла;
• Регулирование тока в диапазоне от 30 до 100% от полнофазного;
• Расширенный алгоритм компенсации сварочного тока при колебаниях   сети;
• Расширенные функции по управлению клапаном дополнительного   усилия.
+ Технические характеристики

Наименование параметра Значение
Количество импульсов тока 1 - 198
Длительность позиций сварочного цикла, периодов 0 - 99: 0 - 198
Отклонение величины тока при колебаниях сети +5/-10% ±3%
Количество исполнительных устройств 2
Напряжение питания, В 380 (220*)
Габаритные размеры (ШхВхГ), мм 245х95х195
Масса, кг (не более) 3,5
* Регуляторы на напряжение 220В поставляются по заказу

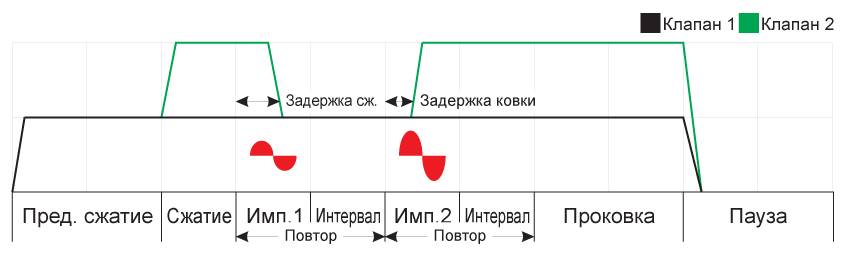

Циклограмма работы регулятора
