Машина контактной точечной сварки МТ-4022

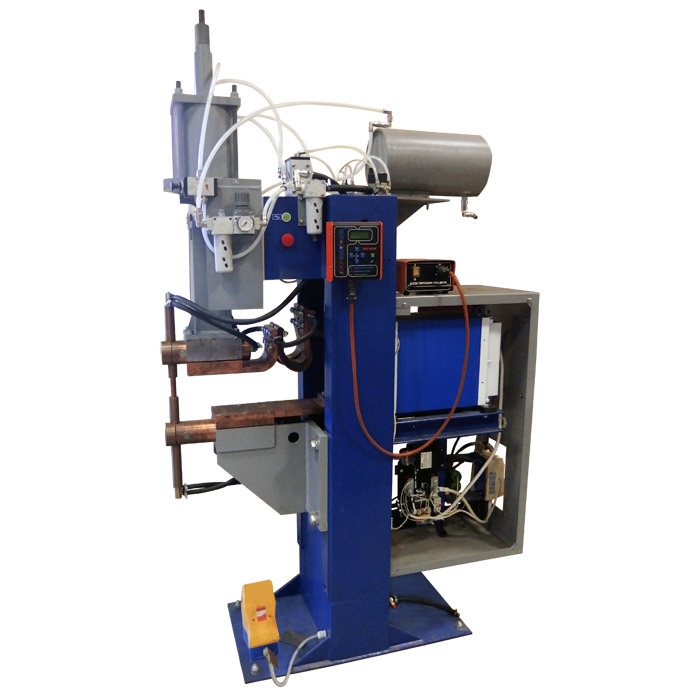

Машина контактной точечной сварки МТ-4022 Нажмите, чтобы увеличить

Машина контактной точечной сварки МТ-4022

Машина разработана специально для сварки легких сплавов, но также, позволяет качественно сваривать нержавеющие стали, детали из латуни и бронзы.

+ Основные особенности:
• Привод усилия выполнен на базе стандартных линейных роликовых направляющих качения, что обеспечивает минимальные потери на трение. Данный тип привода обеспечивает высокое качество сварки;
• Трехкамерный пневмоцилиндр позволяет плавно регулировать раствор, создавать переменное усилие до или во время сварки, обеспечивая, ковочное усилие;
• Прямолинейный ход электрода;
• Система стабилизации сварочного тока при колебаниях напряжения электросети;
• Эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
• Система водяного охлаждения трансформатора и электрододержателей;
• Глушители шума на пневмоклапанах.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ
машин контактной точечной сварки переменного тока из нашей линейки

Технические характеристики

Наименование параметра Значение
Наибольший вторичный ток, кА 40,0
Номинальный длительный вторичный ток, кА 11,0
Вылет номинальный, мм 500
Усилие сжатия максимальное, даН 1600
+ Подробные характеристики
Наибольшая мощность при коротком замыкании, кВА 400
Номинальное усилие сжатия при номинальном вылете, даН -
Раствор номинальный, мм 150
Расход охлаждающей воды, л/ч 800
Толщины свариваемых материалов, мм
Низкоуглеродистая сталь -
Нержавеющая сталь, титановые сплавы (ОТ4) 0,5+0,5…3,0+3,0
Алюминиевые сплавы 0,5+0,5…1,5+1,5
Латунные сплавы 0,2+0,2…2,0+2,0
Магниевые сплавы 0,2+0,2…2,0+2,0
Арматура класса А1, В1 -
Арматура класса А2, A3 -
Габаритные размеры, мм 1350х450х2150
Масса, кг 860

Машина комплектуются регулятором цикла сварки РКМ-811. Возможна комплектация и другими регуляторами цикла сварки.

Также, машина может поставляться в инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В таком исполнении не будет редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.

+ Комплект ЗИП

В комплект ЗИП машины входит набор уплотнений для привода сварочного усилия (круглые кольца по ГОСТ 9833 и манжеты по ГОСТ 6678)
