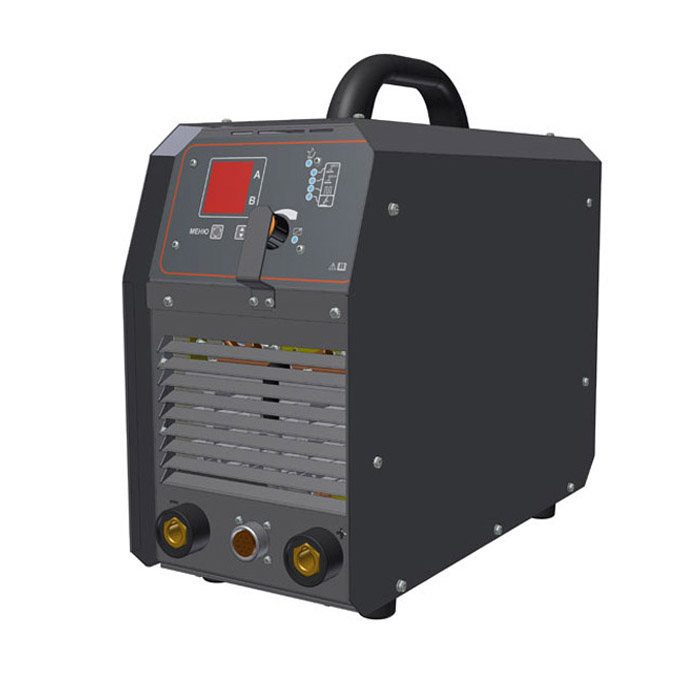

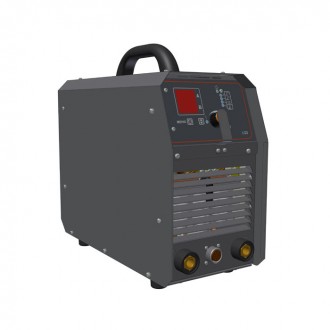

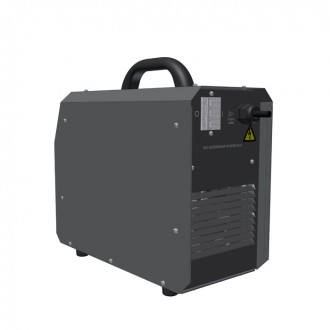

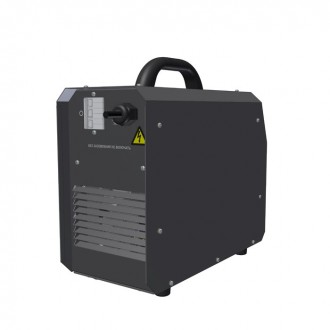

Инвертор сварочный Строитель-326
Инвертор сварочный Строитель-326 Нажмите, чтобы увеличить

ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ СТРОИТЕЛЬ-326

Выпрямитель для дуговой сварки СТРОИТЕЛЬ-326 предназначен:

• для ручной дуговой сварки на постоянном токе покрытыми электродами углеродистых, легированных и коррозионностойких сталей (режим РД [MMA]);

• резки и строжки металла угольными или металлическими электродами [CAC-A];

• для аргонодуговой сварки неплавящимся электродом на постоянном токе (режим РАД [TIG]) изделий из чугуна, стали и цветных металлов (кроме алюминия).

ОСНОВНЫЕ ОСОБЕННОСТИ

  Разработка НПФ «ИТС»
  и НПП ФЕБ
• Выпрямитель имеет падающие внешние характеристики.
• Питание выпрямителя может осуществляться как от промышленной сети переменного тока, так и от автономного источника.
• Основой выпрямителя является высокочастотный полупроводниковый преобразователь с быстродействующей системой автоматического регулирования, поддерживающий заданные выходные параметры аппарата.
• Выпрямитель выполнен в металлическом корпусе, состоящем из каркаса с передней и задней панелями и съемным кожухом. Сверху кожуха установлена ручка для переноски выпрямителя в процессе его эксплуатации.
• На передней панели выпрямителя расположены: панель управления источником, 2 трехразрядных семисегментных светодиодных индикатора, разъем подключения ПДУ, силовые разъемы для подключения сварочных кабелей (кабеля с электрододержателем и кабель заземления), выпрямитель может комплектоваться защитной пластиной для препятствия механических повреждений ручки энкодера.

• В выпрямителе реализована система принудительного воздушного охлаждения. Продув горизонтальный, вентилятор расположен в задней части выпрямителя, охлаждение обеспечивают алюминиевые радиаторы. Вентилятор включается во время работы выпрямителя под нагрузкой и отключается в режиме ожидания (холостого хода). • При перегреве силовых транзисторов срабатывает тепловая защита (выключается сварочный ток) и загорается символ "ПЕРЕГРУЗКА" на семисегментном индикаторе панели управления.
• Проверка входящего питающего напряжения. Выпрямитель может работать если сетевое напряжение находится в пределах 300-450 В. При напряжении ниже или выше этих пределов выдает сообщение об ошибке. • В выпрямителе предусмотрена возможность выбора сварочного задания (5 заданий) и настройка сварочных параметров для каждого из 4-х режимов сварки:
   - ручная дуговая сварка электродами с основным покрытием;
   - ручная дуговая сварка электродами с целлюлозным покрытием;
   - ручная аргонодуговая сварка неплавящимся электродом;
   - импульсная ручная дуговая сварка.
• Выпрямитель сохраняет последние использованные сварочные параметры и устанавливает их при включении.
• Для режима ручной дуговой сварки основным и целлюлозным электродом (РД [MMA]) действуют три настраиваемых параметра сварки:

   - Величина Горячего старта (HOT START) - кратковременного повышения сварочного тока при возбуждении дуги. Облегчает начальный этап сварки, форсирует начальный расплав электрода и формирование сварочной ванны. Устанавливается в процентах от установленного сварочного тока (0-100%).

   - Время горячего старта (HOT START). Устанавливается в пределах от 0,0-3,0 секунд с шагом 0,1 сек.

   - "Форсирование Дуги" (ARC FORCE) обеспечивает увеличение сварочного тока при уменьшении дугового промежутка и в коротком замыкании. Режим предназначен для уменьшения вероятности залипания электрода и увеличения проплавляющей способности дуги. Увеличение тока устанавливается от 0 до 100% сварочного тока. 		• Импульсный режим РД [MMA] предполагает чередование включения базового тока и тока паузы (для охлаждения сварочной ванны). Сварочный процесс имеет следующую форму:



Рабочий ток - настраиваемый с основной ручки или пульта в момент готовности или во время сварки.
Ток паузы - чаще всего минимальное значение сварочного тока, применяемое к данному типу и диаметру электрода
Во время действия паузы источник генерирует пучок стабилизирующих узких импульсов для поддержания рабочего состояния дуги. Амплитуда этих импульсов устанавливается равной величине рабочего тока, длительность – настраиваемая.


• Настраиваемые параметры для Импульсного режима РД (помимо приведенных слева, как для Основного и Целлюлозного):
   - Период действия рабочего тока в секундах. Диапазон регулировки от 0,0 до 3,0 сек. с шагом 0,1 сек. При значении 0,0 - рабочий ток не действует.
   - Ток в паузе в Амперах.
   - Период действия тока Паузы в секундах. Диапазон регулировки от 0,0 до 3,0 сек. с шагом 0,1 сек. При значении 0,0 - ток паузы не формируется.
   - Длительность стабилизирующих импульсов во время действия паузы. В миллисекундах. Диапазон регулировки 0-50 мсек. При значении равном 0 - импульсы не формируются.
• Настраиваемые параметры для режима сварки неплавящимся электродом РАД [TIG]:
   - Ток поджига в амперах. Диапазон регулировки от 40 до 300 А с шагом 1 А.
   - Период действия нарастания тока сварки в амперах. Диапазон регулировки от 0,2 до 5,0 сек. с шагом 0,1 сек.
   - Период действия спада тока сварки в амперах. Диапазон регулировки от 0,5 до 5,0 сек. с шагом 0,1 сек.
   - Ток заварки картера в амперах. Диапазон регулировки от 40 до 300 А с шагом 1 А.
   - Ток основной в амперах. Диапазон регулировки от 40 до 300 А с шагом 1 А.
• Способ возбуждения дуги при сварке в режиме РАД [TIG] – контактный ("лифт", LIFT ARC).

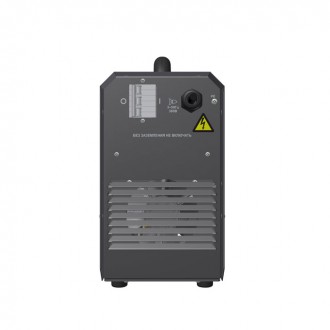

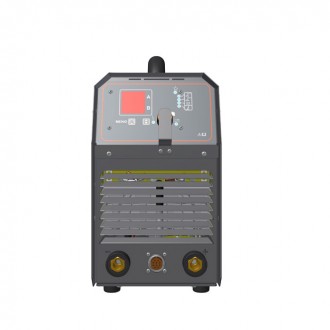

Общий вид, габаритные размеры выпрямителя

1. Силовой разъем "-";
2. Разъем дистанционного управления;
3. Панель управления;
4. Силовой разъем "+";

5. Ручка для переноски;
6. Вентилятор;
7. Автоматический выключатель "Сеть";
8. Устройство ввода сетевого кабеля;

ПАНЕЛЬ ИНДИКАЦИИ И УПРАВЛЕНИЯ СВАРОЧНОГО ВЫПРЯМИТЕЛЯ



1-Трехразрядный семисегментный индикатор красного цвета "ТОК (А) / ПАРАМЕТР".
Индикатор отображает:
   • численное значение устанавливаемого сварочного тока (предустановка);
   • численное значение сварочного тока в течение сварочного процесса;
   • буквенное обозначения сварочного параметра в режиме установки параметров;
   • буквенное обозначение возникающих неисправностей в источнике.

2-Трехразрядный семисегментный индикатор красного цвета "НАПРЯЖЕНИЕ (В) / ЗНАЧЕНИЕ".
Индикатор отображает:
   • численное значение сварочного напряжения в режиме холостого хода;
   • численное значение сварочного напряжения в течение сварочного процесса;
   • численное значение выбранного параметра сварочного процесса в режиме установки;
   • буквенное обозначение сварочных режимов в момент выбора.

3-Кнопка "МЕНЮ".
Позволяет переходить из состояния готовности к сварке к состоянию выбора сварочного режима.
Переход осуществляется длительным нажатием на кнопку "МЕНЮ".
Второе (кратковременное) нажатие - переход к выбору сварочного задания.
Третье (кратковременное) нажатие - обратный выход в состояние готовности к сварке.

4-Кнопка "ВЫБОР".
Последовательным нажатием на кнопку осуществляется переключение между:
• выбираемыми сварочными режимами в момент выбора текущего режима;
• текущим сварочным заданием (программой);
• редактируемыми параметрами в режиме настройки.

5-Светодиод "(!)" [АВАРИЯ].
Означает возникновение неисправности сварочного выпрямителя. Также светодиод моргает в режиме настройки сварочного выпрямителя.

6-Ручка регулировки.
Позволяет изменять в большую или меньшую сторону:
   • сварочный ток – в состоянии готовности к сварке;
   • значения сварочных параметров в режиме установки параметров.

7-Светодиод "ПДУ ВКЛ.".
Горит при подключении к выпрямителю пульта дистанционного управления.

8-Панель индикации сварочных режимов.
На выбранный режим указывает горящий светодиод.

9-Индикатор "СВАРКА".
Мигает в режиме готовности к сварке. В момент сварки горит постоянно.


+ Технические характеристики

Наименование параметра Значение
Режим РД Режим РАД
Напряжение питающей сети, В 300-440
Частота питающей сети, Гц 3~50
Номинальный режим работы (ПН) при цикле 10 мин., % 60 60
Номинальный сварочный ток в режиме, А 300 300
Наименьший сварочный ток в режиме, А 30 45
Наибольший сварочный ток в режиме, А 300 300
Пределы регулирования рабочего напряжения, В 21,2-32 11,8-22
Диаметр электрода, мм 2,0-6,0 1,0-8,0
Напряжение холостого хода, В, не более 105
Напряжение холостого хода в Безопасном режиме (VRD), В 12* -
Регулирование сварочного тока плавное
Потребляемая мощность при номинальном токе, кВА, не более 17
Коэффициент полезного действия, %, не менее 86
Номинальный ток главных цепей автомата защиты
(с характеристикой срабатывания электромагнитного расцепителя "D"), А 		32
Масса (без каркаса), кг 18
Габаритные размеры, мм 470x210x415
*Отключение режима снижения напряжения ХХ производится через системные настройки источника. Для осуществления операции – обратиться к изготовителю.
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
